加工振动本质上是切削刀具和工件之间的周期性相对运动。有共振型的——系统在固有频率附近被激起来;也有非共振型的——刀具磨损不均、切削力波动激发的。
正常的稳定切削也存在力波动,但波幅小、频率高。振动之所以成为问题,是因为这个波幅被放大了:可能来自机床结构、主轴和刀具装配、工件夹持——任何一个环节的刚性不足,都可能成为振动的"放大器"。
机床的振动源可以从两个方向找:结构刚性和运动控制。
结构方面,床身、立柱、导轨的铸造质量和装配精度决定了机床的固有频率和阻尼特性。一台刚出厂的机床和一台用了十年、导轨已经磨损的机床,在同一个切削参数下表现可以完全不同。
运动方面,快速方向改变和急停急启是振动的触发条件。现在的高端数控机床在往两个方向走:一是用天然减振材料优化结构设计;二是集成实时振动传感器和自适应控制软件,监测到振动趋势就自动调参数。这些技术在航空航天制造领域已经落地,但在普通加工车间还不多见。
任何金属对金属的接触面都是潜在的振动传导路径。主轴锥孔和刀柄锥面的配合精度、拉钉的拉紧力、刀柄和夹头的夹持力——这些接触面的刚性好坏,直接决定了振动能不能从切削点传到主轴轴承。

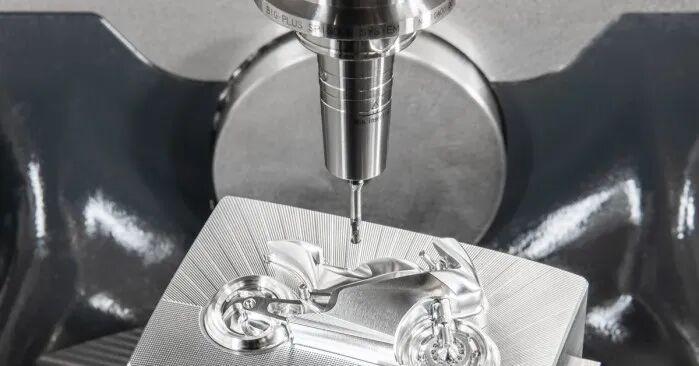

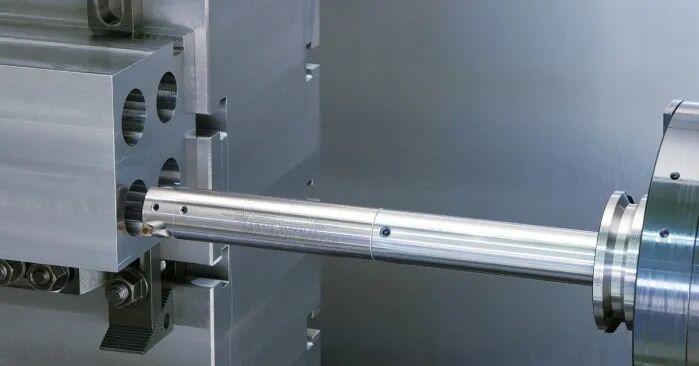

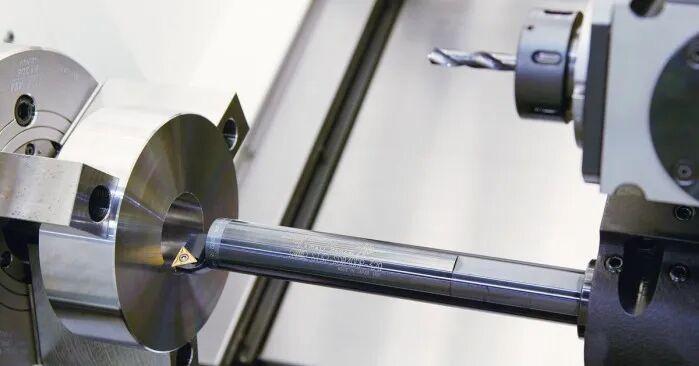

刀具悬伸是另一个关键变量。悬伸越长,刀具本身就是一个悬臂梁,刚性随长度急剧下降。操作上有一个很实用的准则:能用大直径就不用小直径,能用短悬伸就不用长悬伸。刀具直径增加20%,刚性提高约44%——这个关系是非线性的。
夹持力不足或夹具设计不当,会给整个系统留出一个"弱点"。切削力在这个弱点上激起的振动,会通过工件本体传导,在加工表面留下振纹。
薄壁件和高长径比零件是夹持问题的重灾区。夹紧位置要尽量靠近切削区域,切削力的方向要指向夹具和机床结构最刚性的部分——而不是把力引导到一个悬空的薄壁上。工件尽量贴近工作台夹持,减少悬臂效应。
振动大,操作者自然会降进给。降进给就是降产出。在高节拍产线,一台因振动被迫降速30%的设备,年度产能损失可能相当于多买了一台机床。而且这不是一次性的:"参数没调对→振动大→降参数→效率低→被催交货→没时间调参数→继续振动大",是一个典型的恶性循环。
航空航天、医疗、汽车等高精度行业,振动引起的表面振纹和尺寸偏差会导致零件直接报废。加工一个价值数万的钛合金航空结构件,如果最后一道精加工出现振纹,前面的所有工序成本全部沉没。
振动对刀具磨损的影响不是线性的。稳定切削时的月牙洼磨损是可控、可预测的;振动引起的微崩刃和疲劳断裂是不可预测的。研究表明,振动加速刀具磨损的主要机理不是热量增加,而是切削刃承受的交变载荷导致的机械疲劳。在极端情况下,振动可以让刀具寿命缩短到正常值的30%以下。
机床主轴轴承是被动承受振动冲击的。持续的振动载荷会让轴承游隙加大、预紧力丧失,导致精度衰减。问题是这个衰减过程往往是渐进且不可见的——你不会看到主轴"坏掉",但加工出来的尺寸会慢慢漂移。等到精度问题被发现时,轴承已经需要更换了。振动也打乱了预测性维护的节奏:磨损模式变得不规律,维护计划只能偏保守。
|
振动来源 |
控制对象 |
失控后果 |
验收关注点 |
|
机床结构 |
导轨间隙、床身刚性 |
共振→表面振纹 |
主轴跳动、导轨精度报告 |
|
主轴-刀具 |
锥面配合、悬伸比 |
刀尖振幅放大→崩刃 |
HSK/BT锥面接触率、刀具动平衡 |
|
工件-夹具 |
夹紧力、夹持位置 |
工件颤振→尺寸偏差 |
夹紧力测试、振纹检查 |
|
切削参数 |
转速-切深匹配 |
再生颤振→刀具快速失效 |
切屑形态、功率监测曲线 |
加工振动的本质是能量管理问题。切削能量中有一部分没能转化成有效的切屑变形功,而是变成了系统的弹性振动。你的任务是:找到那条路径,把它堵住——或者至少把振幅控制在允许的范围内。不是消灭振动,而是管理它。
