一、为什么专门测"圆"？

数控机床加工圆形轮廓——比如铣一个圆孔、车一个圆弧面——看起来很基础，但圆度是检验机床综合性能的最敏感的试金石。

为什么？因为加工一个圆形需要两个运动轴（通常是 X 轴和 Y 轴）精确协同。两轴的插补精度、反向间隙、伺服增益匹配、摩擦力特性——所有这些因素都会在圆轮廓上留下"指纹"。

ISO 230-4 就是规定如何用圆检验来评估数控机床两轴联动性能的标准。

对应的中国标准为GB/T 17421.4《机床检验通则第4 部分：数控机床的圆检验》。

二、实验设备：球杆仪

ISO 230-4 的圆检验主要使用球杆仪（Ballbar / Double Ball Bar）。

球杆仪的结构很简单：一根精密伸缩杆，两端各有一个精密钢球。一端通过磁性吸座固定在机床工作台上，另一端固定在主轴侧。机床按照设定的圆弧路径运动（通常是 G02/G03 圆弧插补），球杆仪的伸缩量反映实际运动路径与理想圆形路径的偏差。

现代球杆仪的测量分辨率可达 0.1μm，数据采样频率可达 每秒 1000 点以上。

三、标准检测流程

检测条件

半径：常用 R = 100mm 或 R = 150mm（大型机床可用 R = 300mm）。

进给速度：推荐 F = 300-1000 mm/min，取决于机床尺寸和性能。

测试平面：XY、XZ、YZ 三个平面分别测试，因为不同轴的性能可能不同。

方向：顺时针（CW）和逆时针（CCW）两个方向都要测。

测量步骤

1. 将球杆仪的两个精密球分别吸附在主轴端和工作台上。

2. 设置球杆仪长度对应测试半径。

3. 编写圆弧插补程序，让机床走一个完整的圆（或 360° 圆弧）。

4. 同时记录顺时针和逆时针两个方向的数据。

5. 软件自动分析数据，生成圆度误差图和各种误差分量的量化值。

四、圆度误差图：机床的"心电图"

球杆仪软件会生成一个极坐标图（也叫圆形图或雷达图），把实际运动轨迹和理想圆形叠在一起画出来。

通过这张图，有经验的工程师一眼就能看出机床的问题：

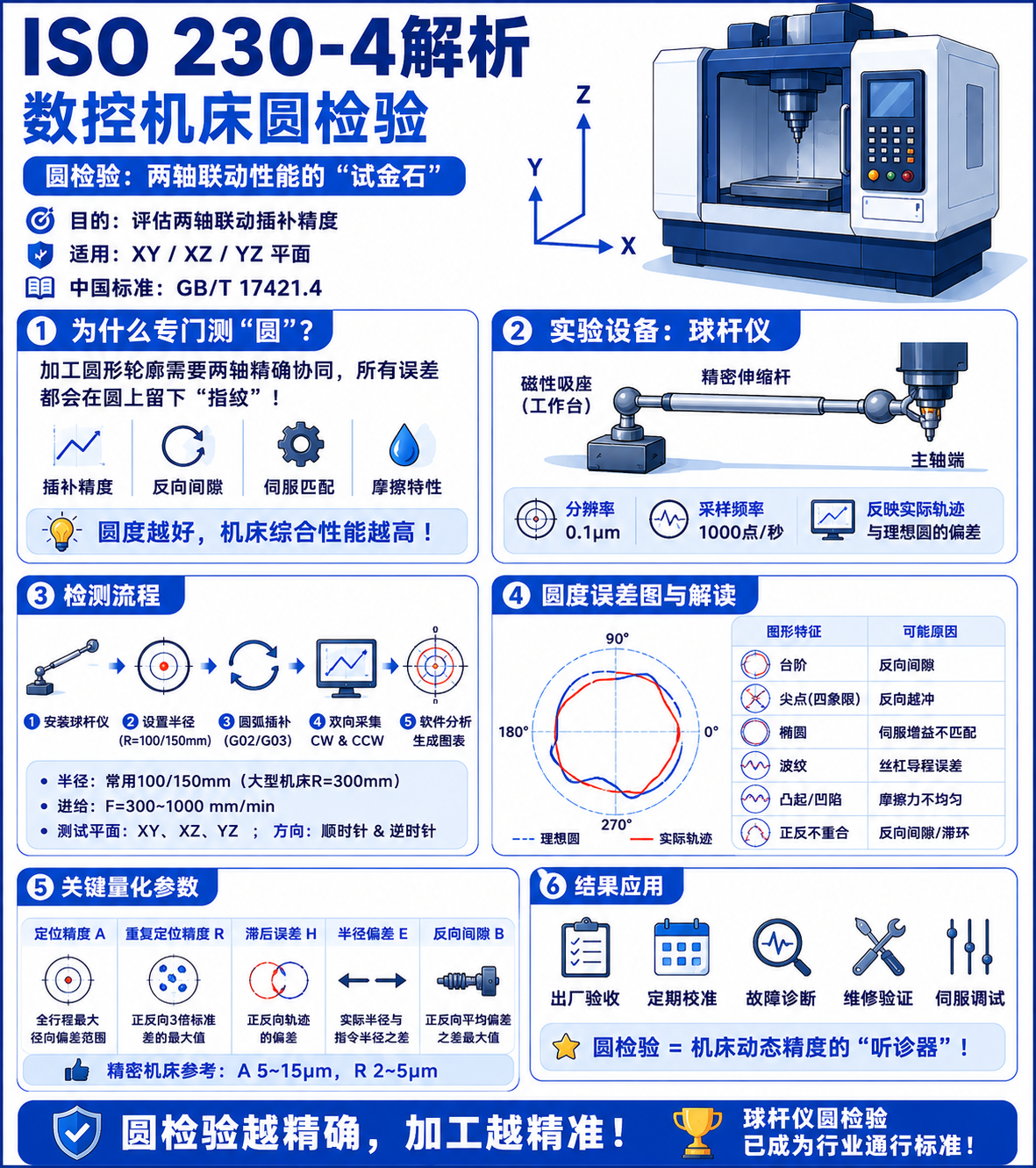

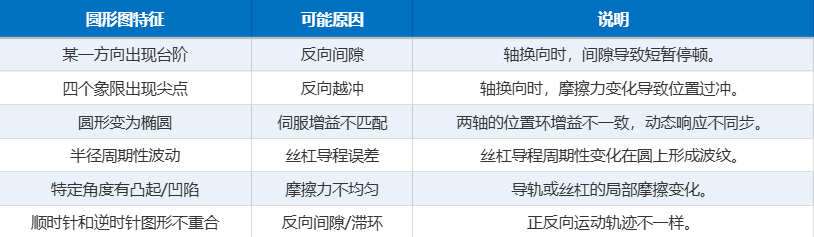

典型误差模式的解读

量化参数

ISO 230-4 定义了关键的量化指标：

圆度偏差（Circular Deviation）：实际轨迹与理想圆的径向偏差范围。这是最综合的指标，一台精密加工中心的圆度偏差应在 5-15μm 以内。

滞后误差（Hysteresis）：正反向轨迹的偏差，反映反向间隙和弹性变形。

半径偏差（Radial Deviation）：实际圆半径与指令半径的偏差。

五、影响圆精度的主要因素

伺服参数匹配

这是影响圆精度最根本的因素。每个运动轴的位置环增益（Kp 值）必须匹配——Kp 高的轴响应快，Kp 低的轴响应慢，两者不匹配时画圆就成了椭圆。

ISO 230-4 的圆检验可以直观地暴露这个问题，帮助调试工程师调整伺服增益，使各轴动态性能一致。

反向间隙补偿

球杆仪圆检验可以精确测量出每个轴的反向间隙数值。把这个值输入 CNC 系统的反向间隙补偿参数，可以有效消除圆上的台阶。

但反向间隙不是恒定的——它随丝杠位置、温升、负载变化而变化。精密机床需要定期重新测量和更新补偿值。

摩擦与润滑

机床导轨的润滑状态直接影响低速运动时的摩擦力稳定性。润滑不良导致的"爬行"现象，会在圆形轮廓上产生相应角度位置的凸起。

六、检测结果的应用

圆检验数据可以用来：

1. 出厂验收：新机床安装调试后的性能验收。

2. 定期精度校准：每半年或一年做一次圆检验，跟踪精度变化趋势。

3. 故障诊断：加工中出现圆度超差时，用球杆仪快速定位是哪个轴、哪种类型的故障。

4. 维修验证：更换轴承、调整丝杠预紧后，用圆检验确认维修效果。

5. 伺服调试：圆检验 + 伺服参数调整反复迭代，优化机床动态性能。

七、中国标准实践

GB/T 17421.4 与ISO 230-4 等同。在国内，球杆仪圆检验是高端数控机床出厂检验的标准项目，也是用户验收机床的重要依据。

一个值得注意的趋势是：越来越多的中端数控机床供应商在宣传资料中标注"球杆仪圆检验 ≤ 10μm"——这已经成为机床动态精度的一个通行指标。

对于机床用户来说，圆检验是验收机床时最直观、最综合的检测项目。一台通过ISO 230-4 圆检验的机床，它的两轴联动精度才有基本保证。它是读懂机床动态精度最有效的"听诊器"。
