一个铝合金薄壁腔体，松开压板瞬间，圆度跳变超差。更头疼的还在后面：交付时检测合格，装配时已经翘了。

变形不是玄学。它是装夹力、热、内应力三方合力的结果。外力一撤，弹性应变能释放，零件就歪了。下面从三个环节把这问题拆清楚。

一、装夹——变形的第一推手

1.为什么会变形

薄壁件的刚性，通常只有同等轮廓实心件的几十分之一。标准夹具的夹紧力集中在几个点上，接触区压强极高。这直接带来两个问题：接触点被压出塑性凹陷，整个结构发生弹性畸变。畸变在加工时被"冻结"成尺寸，松开后弹回来，加工好的表面已经不是你想要的样子了。

2.常见翻车姿势

• 硬爪直接撑内孔。用没修过的三爪卡盘撑薄壁环件，三个点支撑形成"多边形效应"。外圆加工时看着圆的，松开后内应力一释放，内外圆同时变成三角棱形。
• 压板直接压在悬空区域。薄壁壳体顶面没支撑的地方一受压，侧壁就往里凹。等精加工完内腔再松压板，侧壁往外弹，内腔尺寸全面超差。
• 夹紧力没地方走。夹具本身刚度不够，夹紧力不在夹具内部形成封闭力流，而是传到工件上，等于额外给工件加了装配应力。

3.怎么做

一句话："面接触、均布载荷、力流闭环"。

• 车削软爪要精修。
  卡盘软爪在夹持状态下精车一刀，让接触面和工件外圆100%贴合，点接触变成弧面接触。
• 上均载方案。
  环类件用环形夹具或液压膨胀芯轴，360度均匀施力；板类件用真空吸盘或电磁吸盘，夹紧力变成遍布下表面的均布摩擦力。
• 柔性过渡，桥式压板。
  压板下面垫铜皮或尼龙垫块，用桥式压板把力导到工件两侧的厚壁支撑筋上，别直接压在弱刚性区。
• 量化验收。
  装夹后用百分表打最敏感位置，装夹造成的变形量必须控制在该处公差的1/5以内，超了就调方案。
•

二、切削——变形的慢性毒药

1.为什么会变形

装夹决定起始状态，切削过程持续往里灌扰动。三个机制同时在起作用：切削力直接推薄壁，产生让刀和弹性恢复；切削热造成局部膨胀，冷却后收缩产生应力；材料被切掉后，毛坯原来残余应力的平衡被打破，新的形变跟着来了。

2.常见翻车姿势

• 单向顺铣薄壁侧。刀具总沿一个方向走，两侧受力不均，侧壁被单侧推开。最后壁厚呈现渐变偏差，一侧凸起一侧凹陷，典型的"鼓胀"变形。
• "磨削式"切法：大切深、小进给。背吃刀量拉满，每齿进给却极小，刀具后刀面和工件一直在摩擦挤压。切削热像局部烧烤一样聚积，薄壁热隆起，冷却收缩后尺寸全漂了。
• 不用冷却，或者冷错了地方。切削液浇在铁屑上，而不是刀尖切削区。热量大量进入工件，热变形成了主要误差来源。

3.怎么做

一句话："快、轻、匀、冷"。

• 对称走刀，螺旋铣削。
  侧壁用环切或摆线铣削，保证内外侧对称去除。铣腹板大面时从中心往外螺旋插补，材料应力平稳释放。
• 高转速、小切深、大进给。
  用锋利的大前角薄壁专用铣刀，线速度拉高，径向切深压到刀具直径的5%到10%，每齿进给大幅提高。这是减切削力、断热量传入最有效的组合。
• 高压内冷怼准刀尖。
  冷却压力必须上70 bar以上，喷嘴紧跟刀尖，把切屑冲离切削区同时带走热量，让工件全程"冷态"加工。
• 中间检测别省。
  精加工到一半安排一次检测，尺寸趋势偏了马上纠正，别把所有希望压在最后一步。
•

三、应力释放与工序安排——变形的终极审判

1.为什么会变形

锻造、粗加工、焊接在前道工序里给毛坯锁进了残余应力。你一刀一刀刨开材料，原有的应力场就一点一点失衡。这是最隐蔽的变形驱动力——它不发生在加工时，而是发生在你松夹具之后，几小时甚至几天之后。

2.常见翻车姿势

• 粗加工一步到位。毛坯单侧余量极大，一刀切完应力剧烈释放，工件当场就拱起来或者扭了。
• 工序顺序搞反了。先把A面所有特征干完，再搞B面。先加工的面在后续工序里持续受力受热，尺寸连环漂移，两个面互作基准，越修越乱。
• 不留给零件稳定时间。精加工完马上送检，合格了入库。几天后零件自然时效完成，微米级的蠕变让它不再合格，装配时才发现问题。

3.怎么做

一句话："预释放、巧排序、自然稳定"。

• 粗加工后去应力。
  去除80%以上余量后，必须加一道去应力工序。铝合金优先用热振动时效或深冷处理，钢件可去应力退火。让应力在毛坯阶段集中释放掉。
• "层层剥笋"分余量。
  总余量至少分粗加工、半精加工、精加工三次切除。半精加工后留均匀的少量余量，精加工只做"修光"，带入的切削力极小。
• 工艺筋最后再切。
  在薄壁开口处设计2到3根加强工艺筋，把最易变形的侧壁连起来，给精加工临时刚性。所有加工和去应力工序做完后，最后一步才把这些筋去掉。
• 强制自然时效。
  完工件自由放在检验平台上静置24到48小时，再做最终尺寸确认。用最小时间成本模拟应力松弛过程，交付前的最后一道防线。
•

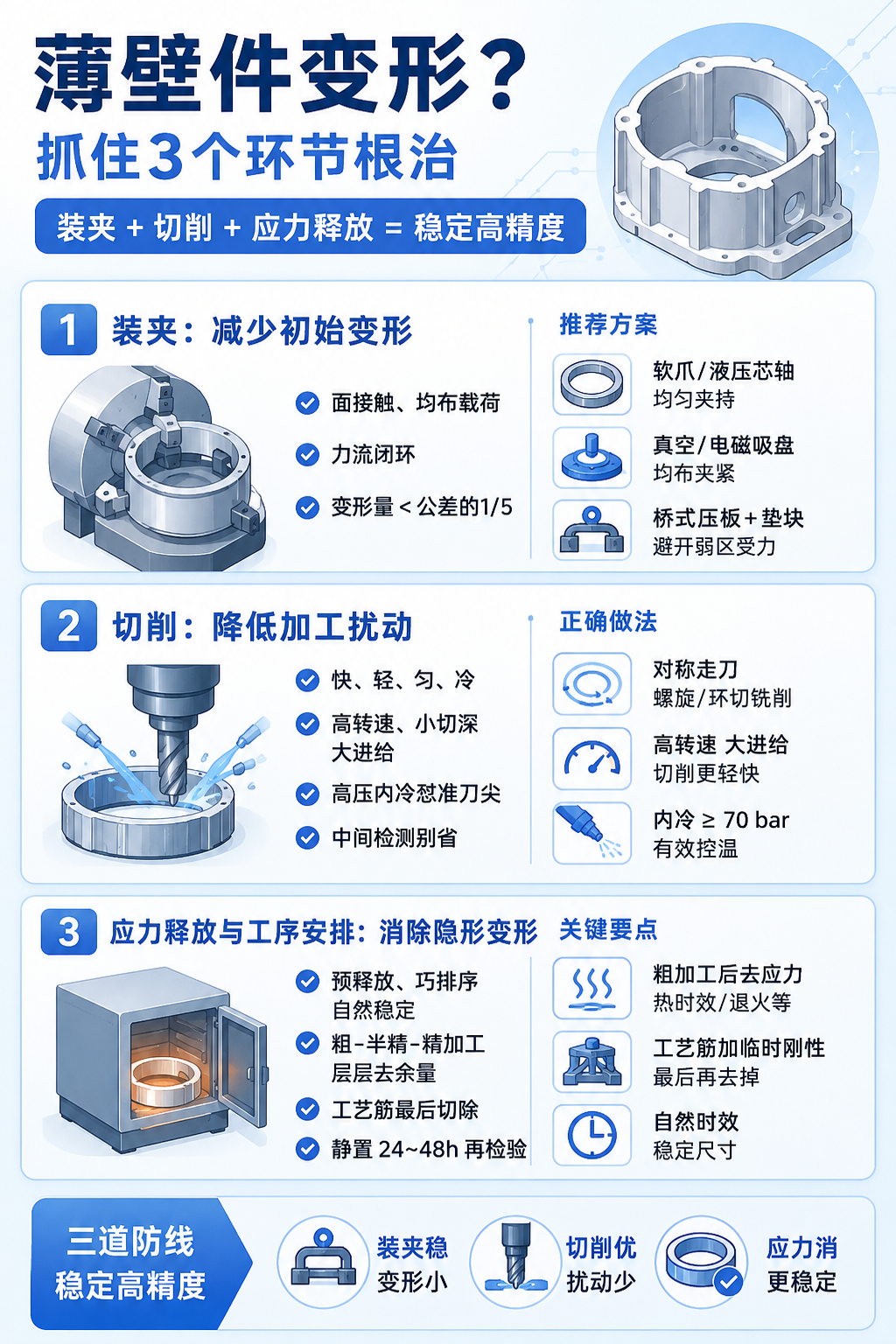

下次再碰到变形超差，别凭直觉调参数，对着这张清单逐项查：

装夹的初始应力是不是低于公差带1/5？

走刀路径对称吗，刀具够不够"快而轻"？

粗精加工之间应力释放彻底了没有？

搞定薄壁件，精密加工才算是真正摸到了门道。
