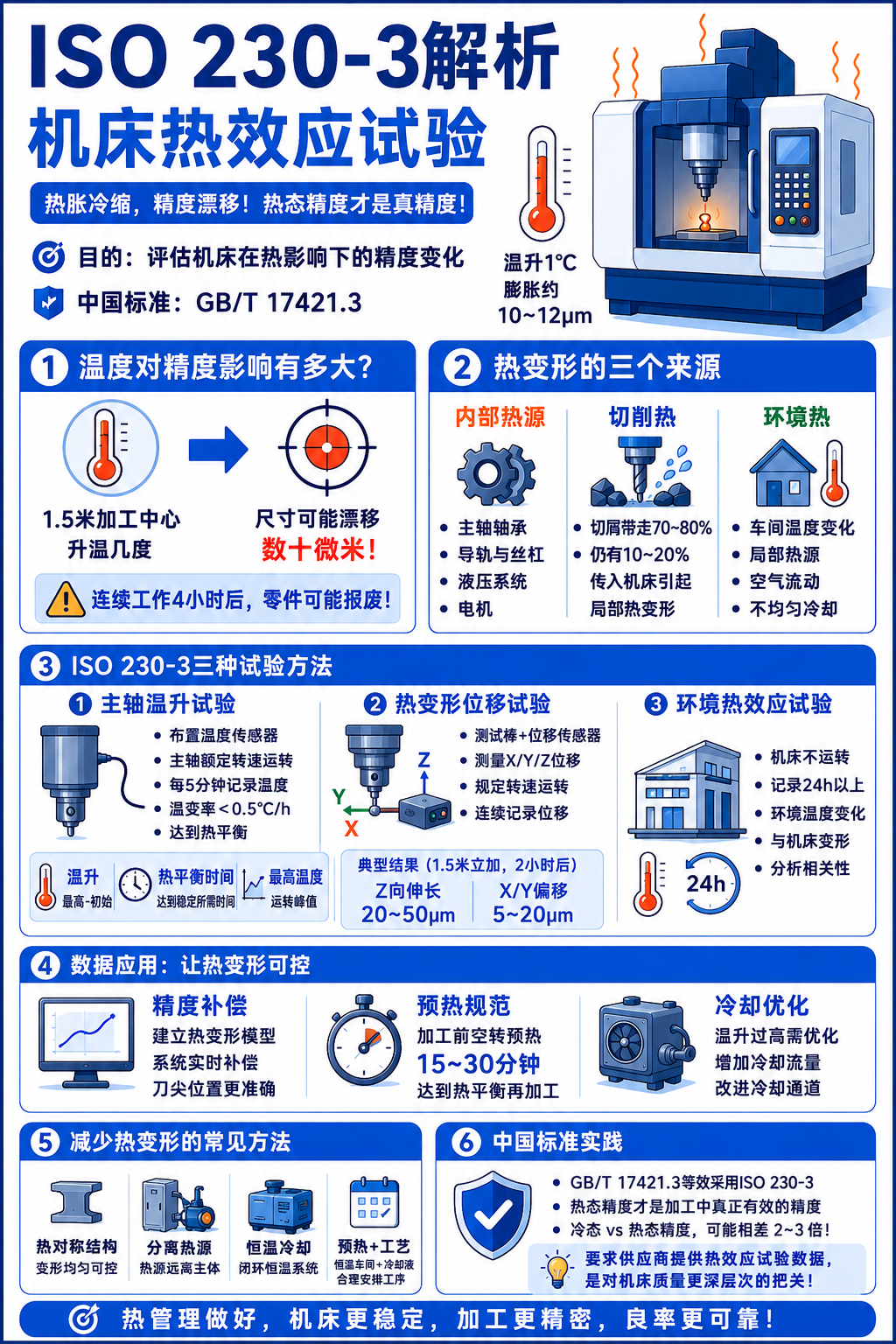

一、温度对精度的影响有多大？



一台机床刚开机时和连续工作 4 小时后，加工出来的零件尺寸能差多少？答案是：足以报废零件。

金属会热胀冷缩。对于一台 1.5 米长的加工中心，主轴运转产生的热量、导轨摩擦产生的热量、切削过程传入的热量，会让机床结构件温度升高几度到十几度。一个 1 米长的铸铁床身每升温 1°C 膨胀约 10-12μm——这已经超过了多数精密机床的允许误差。

ISO 230-3 专门针对这个"看不见的敌人"，规定了机床热效应试验的方法，用于评估机床在热影响下的精度变化。

对应的中国标准为GB/T 17421.3《机床检验通则第3 部分：热效应的确定》。





二、热变形的三个来源



机床中的热量主要来自三个渠道：

1. 内部热源

主轴轴承：主轴高速旋转时轴承摩擦生热，是最大的局部热源。一个 15000rpm 的主轴，轴承处温度可能比环境高出 15-25°C。

导轨与丝杠：运动部件摩擦生热，特别是滚珠丝杠，高速运动时温升明显。

液压系统：液压油泵和阀组产生的热量通过油液传导至床身。

电机：伺服电机和主轴电机运转产生的热量。

2. 切削热

切削过程中产生的热量大部分被切屑带走（约 70-80%），但仍有约 10-20% 传入机床工件和刀具系统，引起局部热变形。

3. 环境热

车间温度变化：昼夜温差、季节性温度变化。

局部热源：附近设备、照明、人员走动引起的局部温度波动。

空气流动：冷却风、空调出风口的不均匀冷却。



三、ISO 230-3 规定的试验方法



ISO 230-3 定义了三种主要的热效应试验，根据机床类型和使用条件选择执行。

1. 主轴温升试验

目的：测量主轴在不同转速下运转时，轴承和主轴箱的温度变化。

方法：

在主轴轴承附近和主轴箱体上布置温度传感器（热电偶或 Pt100）。

主轴从静止开始，以额定转速连续运转。

每隔一定时间（如每 5 分钟）记录温度值。

直到温度变化率小于0.5°C/小时 时视为达到热平衡。

关键指标：

温升（Temperature Rise）：最高温度与初始温度的差值。

热平衡时间：达到热平衡所需的时间。

最高温度：运转中达到的峰值温度。

2. 热变形位移试验

目的：测量主轴因温度变化而产生的空间位移。

方法：

在主轴端部安装一个精密测试棒。

在主轴前方布置非接触式位移传感器（电涡流或电容式），测量测试棒在 X、Y、Z 三个方向的位置。

主轴以规定转速运转，连续记录各方向位移。

典型结果：

1.5 米立式加工中心的主轴在连续运转 2 小时后，Z 方向伸长量通常为 20-50μm（主轴箱和主轴受热膨胀），X 和 Y 方向的偏移为 5-20μm（立柱弯曲变形）。

3. 环境热效应试验

目的：评估车间环境温度变化对机床精度的影响。

方法：

机床不运转，仅布置温度传感器和位移传感器。

记录 24 小时以上环境温度变化和机床相应变形。

分析环境温度与机床精度的相关性。



四、数据的分析与应用



ISO 230-3 试验产生的数据可以用来做三件事：

精度补偿

现代数控系统支持热误差补偿（Thermal Error Compensation）。通过试验测得主轴在不同转速和不同运转时间下的热变形规律，建立数学模型，控制系统根据实时温度数据自动补偿刀尖位置。

预热规范

根据热平衡时间数据，制定机床的预热程序——正式加工前，让主轴以加工转速运转一定时间（通常 15-30 分钟），待机床达到热平衡后再开始加工。这是精密加工中最简单有效的热管理策略。

冷却系统优化

如果试验发现某部位温度过高（如主轴轴承温升超过25°C），说明冷却系统不足，需要增加冷却流量、改进冷却通道，或选择更合适的润滑油/脂。



五、减少热变形的常见方法



设计层面

热对称结构：立柱、床身等主要结构件设计为热对称截面，使热变形方向可控且均匀。

分离热源：将液压站、电控柜等热源与机床主体分离。

恒温冷却：主轴冷却、丝杠冷却采用闭环恒温循环系统。

使用层面

预热运行：加工前让机床空转至热平衡。

恒温车间：精密加工车间应保持20°C ± 1°C。

刀具/工件温度控制：使用充足的切削液控制切削区温度。

合理安排工序：粗加工和精加工之间留有冷却时间。



六、中国标准实践



GB/T 17421.3 等效采用ISO 230-3。国内机床制造企业在新产品开发中普遍执行热效应试验，但在用户端（机床使用企业）的普及程度参差不齐。

常见误区：很多用户以为机床出厂时"冷机精度"合格就高枕无忧了。热态精度才是加工中真正有效的精度。一台机床的冷态精度和热态精度可能相差 2-3 倍。在精密加工中，要求供应商提供ISO 230-3 热效应试验数据，是对机床质量更深层次的把关。
