一、数控机床的核心指标

一台数控机床加工出来的零件尺寸准不准，归根到底取决于机床各运动轴的定位精度和重复定位精度。前者决定机床"走得到不到位"，后者决定机床"每次走得一不一样"。

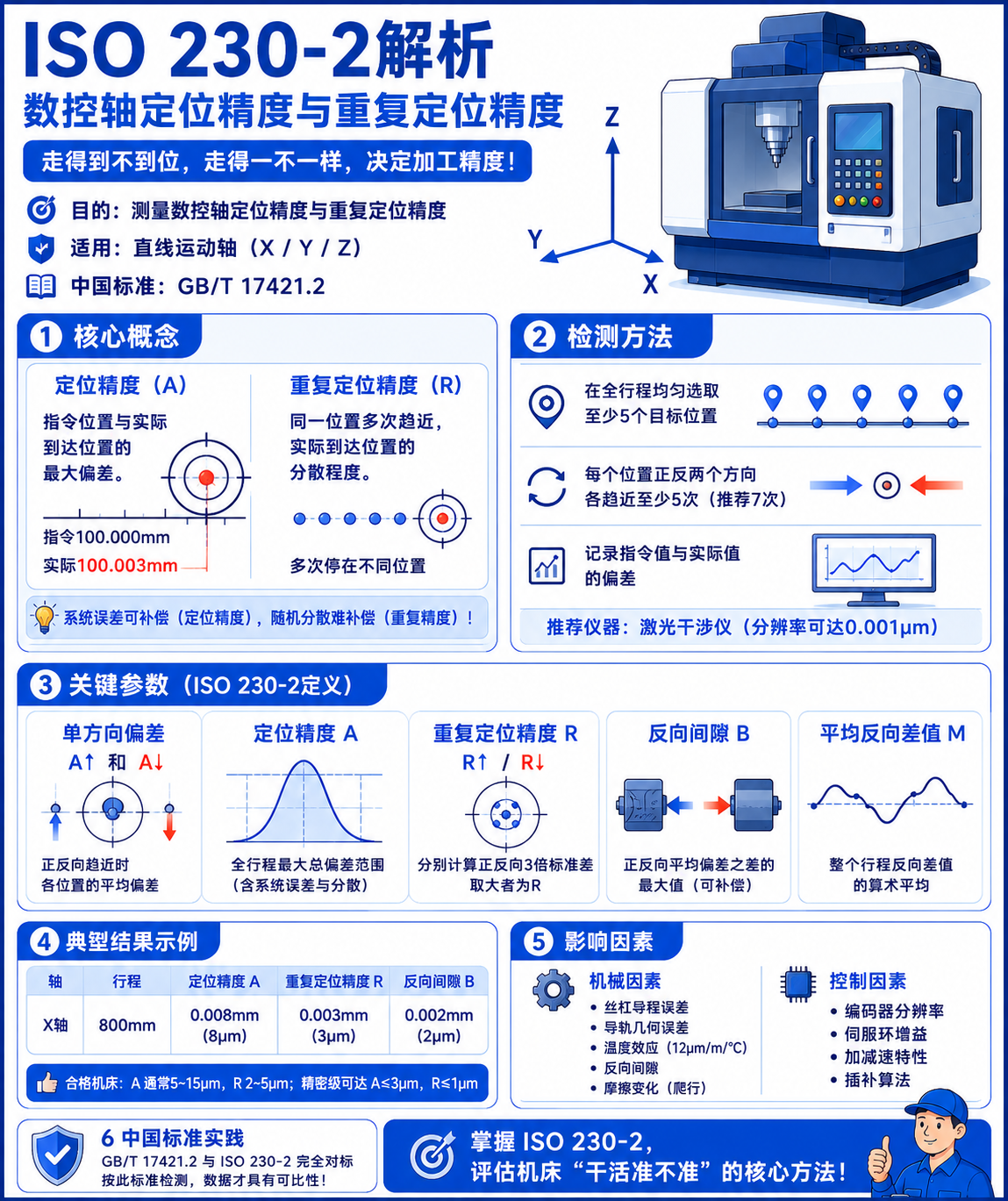

ISO 230-2 就是专门规定这两个指标检测方法的标准。它定义了如何测量、如何计算、如何报告数控机床直线运动轴的定位精度和重复定位精度。

中国的对应标准为GB/T 17421.2《机床检验通则第2 部分：数控轴定位精度和重复定位精度的确定》。

二、核心概念

定位精度（Positioning Accuracy）

定位精度是指令位置与实际到达位置之间的最大偏差。简单说，你让工作台走到 X=100.000mm 处，它实际停在100.003mm——差了 3μm。在整个行程范围内测遍所有点位，综合所有偏差，就得到定位精度。

重复定位精度（Repeatability）

重复定位精度是同一指令位置多次趋近时实际到达位置的分散程度。同样让工作台走到 X=100.000mm 处，反复走 7 次，分别停在 100.002、100.004、100.001、100.003。这几个位置的散布范围。

定位精度差：永远打不中靶心。重复定位精度差：打中的位置每次都不一样。在批量生产中，重复定位精度往往比定位精度更重要——你可以用刀补补偿系统偏差（定位精度），但补偿不了随机分散（重复定位精度）。

三、检测方法

测量仪器

ISO 230-2 推荐使用激光干涉仪作为标准测量工具。激光干涉仪的测量分辨率可达 0.001μm，精度受温度、气压和湿度影响，需实时补偿。

测量过程

1. 在运动轴的全行程上均匀选取 至少 5 个目标位置（行程越长、精度要求越高，取点越多）。

2. 对每个目标位置，从正反两个方向各趋近 至少 5 次（标准推荐 7 次）。

3. 记录每个位置的指令值与实际值的偏差。

正反向趋近

为什么要区分正反向？因为机床存在反向间隙——丝杠螺母之间的间隙。正向趋近和反向趋近到达同一个位置时，定位偏差方向相反。ISO 230-2 要求分别记录正反向数据，从而可以计算出反向间隙的大小。

四、参数计算

ISO 230-2 定义了五个关键的统计参数：

单方向位置偏差（A↑ 和 A↓）

正向趋近和反向趋近时各目标位置的平均偏差。两者之差就是该位置的反向差值。

定位精度（A）

全行程上，考虑正反两个方向和所有测量点的最大总偏差范围。计算方法比较复杂——要结合双向趋近的平均偏差和扩展不确定度（3倍标准差）。

公式上，某轴定位精度为：

A = max[(A↑ + 3s↑)最大值, (A↓ + 3s↓)最大值] - min[(A↑ - 3s↑)最小值, (A↓ - 3s↓)最小值]

这个公式包含了系统性的位置偏差和随机性的分散。

重复定位精度（R）

分别计算正向重复性 R↑ 和反向重复性 R↓，取大者为该轴的重复定位精度。每个方向的重复性为该方向 3 倍标准偏差的最大值。

反向间隙（B）

各目标位置正反向平均偏差之差的最大值。反向间隙是 CNC 系统可以补偿的参数——机床落伍后应测量并更新补偿值。

平均反向差值（M）

整个行程上反向差值的算术平均。

五、标准结果的解读

ISO 230-2 的检测报告会给出以下信息：

轴：X轴

行程：800mm

目标位置数：11

每位置趋近次数：7

定位精度 A = 0.008mm (8μm)

重复定位精度 R = 0.003mm (3μm)

反向间隙 B = 0.002mm (2μm)

一台合格的数控机床，定位精度通常在 5-15μm（全行程），重复定位精度在 2-5μm 左右。精密级机床可达 3μm 和 1μm 以下。

六、影响定位精度的因素

机械因素

丝杠导程误差：滚珠丝杠本身有导程累积误差

导轨几何误差：导轨直线度影响运动轨迹

温度效应：机床温升导致丝杠伸长（约 12μm/m/°C）

反向间隙：丝杠螺母副的间隙

摩擦变化：低速时摩擦不平稳引起爬行

控制因素

编码器分辨率：反馈系统的分辨率

伺服环增益：位置环增益匹配

加速/减速特性：加减速引起的位置滞后

插补算法：多轴联动时各轴同步性

七、中国标准实践

GB/T 17421.2 与ISO 230-2 完全对标。国内数控机床出厂检验的核心指标——定位精度和重复定位精度——均按此标准检测。

需要注意的是，国内一些机床厂家标注的"定位精度 5μm"和日系厂家标注的"定位精度 ±3μm"往往按不同标准评定，不能直接比较。ISO 230-2 的定位精度 A 是双向偏差的范围（取绝对值而非±），而某些标准使用±表示法。ISO 230-2 是当前国际上接受度最高的检测标准，按此标准报告的数据才有跨厂家的可比性。

机床精度是加工精度的基础。学好ISO 230-2，你就掌握了评估数控机床"干活准不准"的核心方法。
