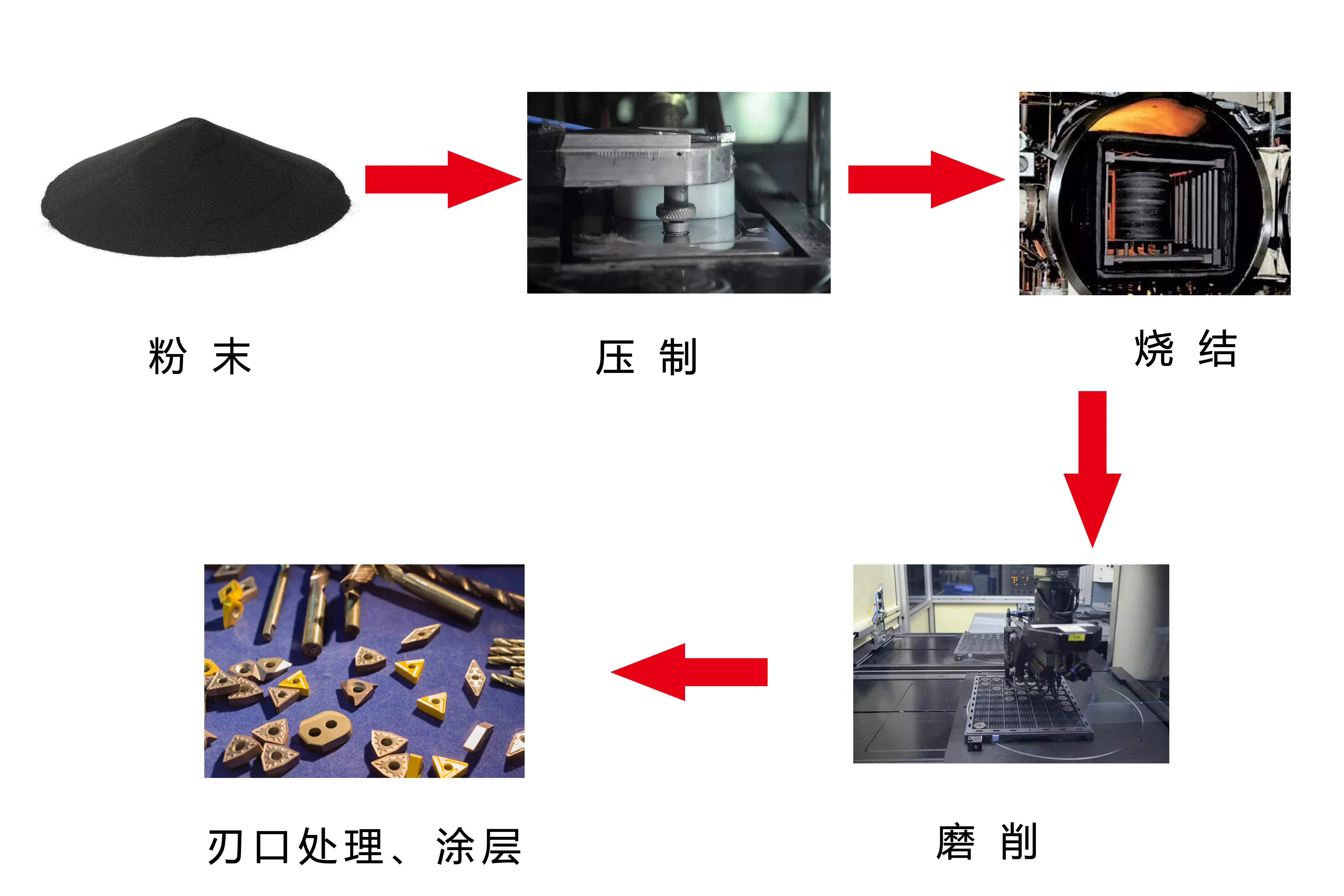

在机械切削加工领域，硬质合金是现阶段应用较为广泛的刀具基材之一。该材料采用粉末冶金工艺制备，以难熔金属碳化物为主体、搭配金属粘结剂烧结而成，综合性能表现良好，可适配多数常规材料与部分难加工材料的切削作业，在数控加工、精密切削场景中应用普遍。

硬质合金具备硬度高、耐磨性好、韧性适中、耐腐蚀等多项优良性能，耐热表现也较为出色。在500℃左右的高温工况下，其各项性能基本可以保持稳定；即便在1000℃的高温环境中，仍可维持较高的硬度，整体耐热性能优于多数普通刀具材料。

依托良好的综合性能，硬质合金可制备车刀、铣刀、钻头、镗刀等各类切削刀具，既可以加工普通钢材、铸铁、有色金属、塑料、玻璃、石材等常规工件材料，也可应对不锈钢、耐热钢、高锰钢等加工难度较高的材质，适用工况覆盖面较广。

一、硬质合金刀具核心性能特点

相较于传统刀具材料，硬质合金的理化性能优势较为突出，也是其能够适配高速切削工况的核心原因，主要性能特点可归纳为以下六点：

1. 高硬度、高耐磨性：硬度优于普通钢材，长期切削作业下磨损速度较慢，能够有效延长刀具使用寿命；

2. 高弹性模量：材料刚性表现良好，切削过程中不易产生形变，可较好保障工件加工精度；

3. 高抗压强度：可承受较大的切削压力，适配多数高强度切削加工场景；

4. 化学稳定性佳：具备较好的耐酸碱、耐高温氧化能力，高温切削状态下不易出现腐蚀、氧化失效问题；

5. 冲击韧性偏低：材料脆性相对偏大，抗剧烈冲击能力有限，一般不适合强冲击的切削工况；

6. 热膨胀系数低：导热、导电性能与铁基合金相近，高温切削时工件与刀具尺寸稳定性较好。

二、常规硬质合金材料分类及适用特性

按照成分配比、性能差异以及国标、ISO通用标准，常用硬质合金刀具材料可分为四大主流类别。不同材质的性能、优缺点各有不同，适配的加工场景差异较大，是现场刀具选型的重要参考依据。

1. 钨钴类硬质合金（WC+Co / K类）

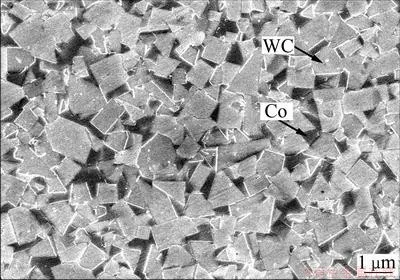

该类合金以碳化钨为基体、金属钴为粘结剂烧结制成，对应国标K类材质，是行业内应用较为基础的硬质合金品类。其性能与钴含量关联紧密：钴含量偏高时，材料韧性更好，更适合粗加工、重切削工况；钴含量偏低时，材料硬度与耐磨性更优，多用于精加工作业。

同时K类合金导热性能良好，可及时散发切削热量，降低刀具高温损耗；且磨削工艺性较好，能够刃磨出锋利的切削刃口。该材质多用于铸铁、有色金属、纤维层压材料等脆性、软性材料的切削加工。

2. 钨钛钴类硬质合金（WC+TiC+Co / P类）

P类合金在碳化钨、钴的基础上添加碳化钛组分，整体硬度、耐热性、抗氧化性均有提升，抗粘接性能更为稳定，比较适配钢材类塑性材料的高速切削。钢材切削过程中摩擦剧烈、切削温度高，该材质磨损速率相对更低，有利于提升刀具使用寿命。

材料性能会随碳化钛含量变化而调整：碳化钛占比提升后，材质的耐磨性、耐热性会有所增强，但整体强度会小幅下降。行业常规选型思路为：粗加工优先选用低碳化钛牌号，精加工优先选用高碳化钛牌号。需要注意的是，碳化钛含量过高会削弱导热性能，刀具在焊接、刃磨过程中出现裂纹的概率会有所增加。

3. 钨钛钽（铌）钴类硬质合金（WC+TiC+TaC/NbC+Co / M类）

M类合金属于通用型硬质合金，在钨钴、钨钛钴合金的基础上，添加钽、铌等稀有难熔金属碳化物，对材料综合性能进行优化，有效弥补了单一材质的性能短板。

该材质适配性较为均衡，可兼顾脆性材料与塑性材料的加工需求，弥补了K类、P类合金场景单一的不足。常用牌号包含M10、M20，多用于冷硬铸铁、有色金属的半精加工，也可满足高锰钢、淬火钢、耐热合金钢等难加工钢材的半精、精加工需求。

4. 碳化钛基硬质合金（WC+TiC+Ni+Mo / P01类）

P01类合金属于常用的高端精加工材质，以碳化钛为主要基材，搭配镍、钼作为粘结金属，与传统碳化钨基合金体系有所区别。该材质整体硬度高、耐磨性能好，与钢材的粘接温度更高，抗月牙洼磨损表现较为优异。

该材料化学稳定性良好，与工件材料亲和力较小，切削过程中不易产生积屑瘤，摩擦阻力更低，可在1000-1300℃高温工况下稳定切削，常被用于合金钢、淬硬钢的高速精加工。但该材质存在一定局限性，抗塑性变形、抗崩刃性能偏弱，一般不适用带冲击载荷的粗加工和低速切削场景。

三、超细晶粒硬质合金性能特点

超细晶粒硬质合金大多以K类合金为基础优化制备，通过细化原料粉末晶粒，有效提升材料的硬度、耐磨性、抗弯强度与冲击韧性，整体使用性能接近高速钢水平。

该材质改善了常规硬质合金韧性不足的问题，适合制作小型铣刀、微型钻头等精密小型刀具，除常规材料加工外，也可适配多数高硬度、难加工材料的切削工况，在精密切削领域应用广泛。

四、硬质合金刀具整体应用特性总结

硬质合金中高熔点、高硬度碳化物组分占比较高，热硬性与高温稳定性表现良好，能够满足高速切削需求，可有效提升加工效率，目前多用于刚性充足、刃型结构简单的高速切削刀具。随着刀具制造工艺不断升级，其在复杂异形刀具上的应用场景也在逐步拓展。

当然，该材质也存在固有短板：材料脆性相对较大，抗弯强度约为高速钢的1/3~1/2，冲击韧性仅为高速钢的1/4~1/35左右。硬质合金的最终使用性能，主要由碳化物种类、配比、粉末晶粒粗细及粘结剂含量决定，实际选型和使用中需结合现场工况合理匹配。
