机械加工齿轮加工刀具终极指南：齿轮铣刀、插齿刀、滚齿刀全解析
专业解析齿轮铣刀、插齿刀、滚齿刀三大刀具，提供从加工原理、适用场景到核心技巧与选型决策的完整指南，助您精准匹配加工需求，实现效率与精度的最优解。



在机械传动的世界里，齿轮扮演着动力传递、速度转换与方向改变的核心角色。一个高品质的齿轮，背后离不开精密的加工工艺，更离不开正确的刀具选择。
无论是单件修配还是大规模生产，选对齿轮刀具，才能实现精度、效率与成本的平衡。今天，我们就系统拆解应用最广的三种齿轮刀具——齿轮铣刀、插齿刀、滚齿刀，从加工原理、实操技巧到选型方法，给大家一份源自实战的终极指南。

一、齿轮加工基础与刀具体系概述

齿轮加工的本质，就是在金属毛坯上精准“挖”出形状和尺寸都符合设计要求的齿槽。核心加工方法主要分为两大类，对应不同的刀具应用场景：

1. 成形法

简单说，就是齿轮刀具的切削刃形状，和齿轮齿槽的端面形状完全一致。加工时，刀具直接切入工件，切完一个齿槽后，工件分度转动，再切下一个。这种方法原理简单，对机床要求不高，但精度和效率相对有限。

2. 展成法

这是目前主流的生产方式，核心是让齿轮刀具与工件模拟一对齿轮（或齿条与齿轮）的啮合运动。在持续、有严格传动比的相对运动中，刀具的包络刀刃会逐渐“展成”出工件的齿廓，精度和效率都更高。
三种核心刀具的定位很清晰：
 齿轮铣刀：成形法的代表，适合精度要求不高的场景或单件修配；
 插齿刀、滚齿刀：展成法的中坚力量，其中滚齿刀高效通用，是外齿轮加工的首选；插齿刀则在加工内齿轮、双联齿轮等特殊结构时，几乎不可替代。
衡量齿轮质量，有三个核心精度指标，大家可以重点关注：
• 齿形误差：影响传动平稳性和运行噪音；
• 齿距累积误差：影响运动传递的均匀性；
• 齿面粗糙度：影响齿轮接触强度和磨损程度。
这些指标都有明确的标准依据，比如国际标准ISO 1328、我国的GB/T 10095，以及德国的DIN 3962-3967系列标准，为刀具选型和工艺制定提供了统一参考。

二、三种齿轮刀具的系统拆解

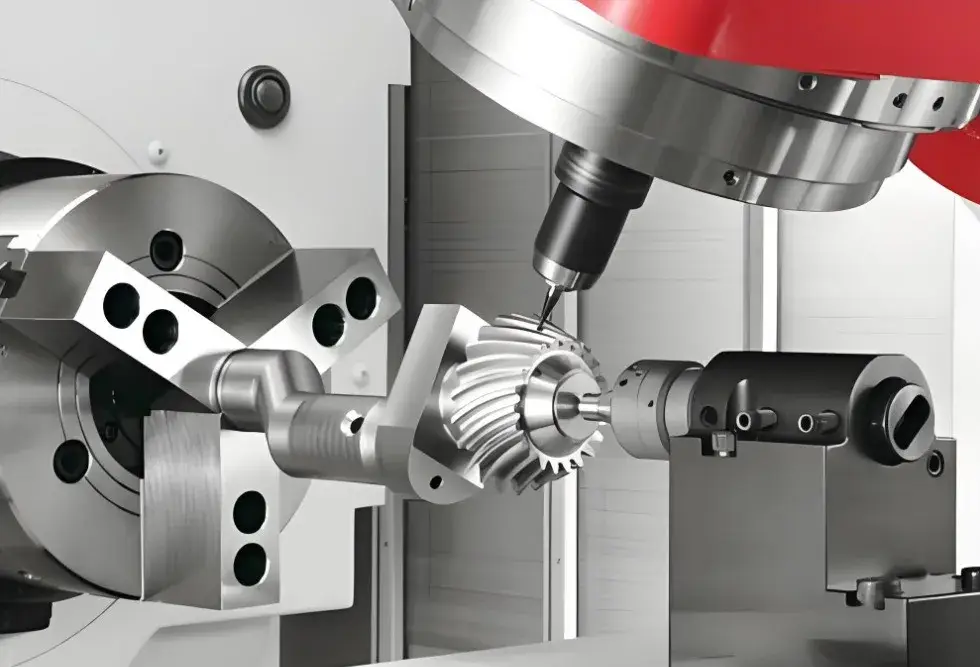

1. 齿轮铣刀（成形铣刀）

加工原理与典型设备

作为典型的成形法刀具，齿轮铣刀的刃形完全对应齿轮齿槽形状。加工通常在卧式铣床或立式铣床上进行，配合分度头（机械或光学）或数控分度工作台，实现齿轮的精确分齿。

刀具类型

• 盘形齿轮铣刀：最常用，外形像圆盘，适合模数m ≤ 8mm的齿轮；
• 指形齿轮铣刀：主要用于加工大模数（m > 8mm）齿轮和人字齿轮，刚度更好，能应对大负载加工。

适用齿轮范围

加工模数：m0.3 ～ 16mm；
可达精度等级：IT9 ～ IT11；
齿面粗糙度：Ra 3.2 ～ 6.3 μm。

核心实操技巧

• 一号一用，严禁跨号：标准盘形铣刀按加工齿数分“号”（比如8号刀对应加工12-13个齿），必须根据被加工齿轮的齿数选对应号的铣刀，否则会出现明显齿形误差；
• 顺铣优先，冷却充分：顺铣能减少切削力波动和毛刺，一定要保证切削液连续浇注在切削区域，降低温度、减少刀具磨损；
• 分度精度是关键：齿距误差直接由分度精度决定，精度要求稍高时，建议用光学分度头或高精度数控分度台。

常见缺陷与对策

• 齿形轮廓失真：检查铣刀号数是否正确，或换用齿数覆盖范围更小、精度更高的铣刀；
• 齿面出现振纹：降低主轴转速，增强工件与刀具的系统刚性，或改用逆铣方式。

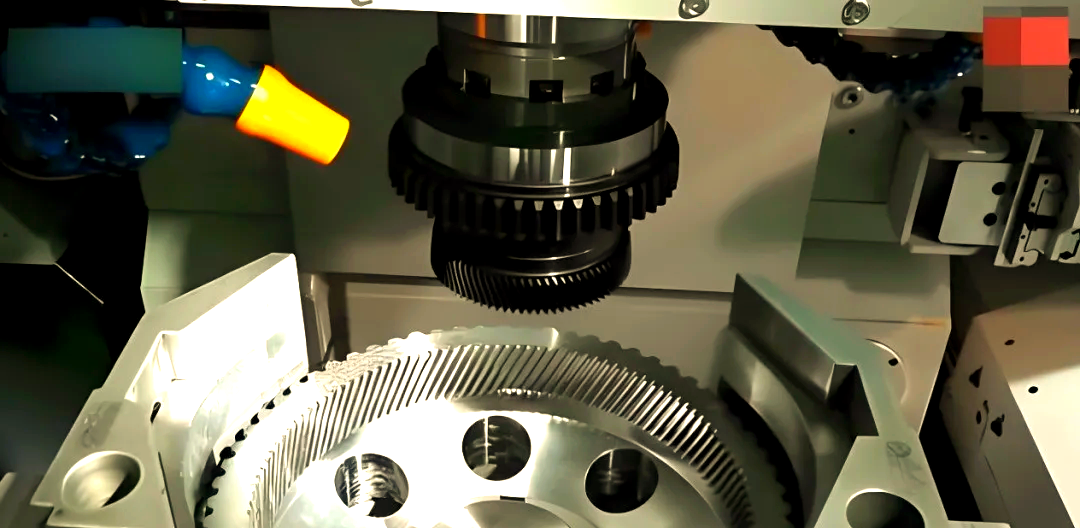

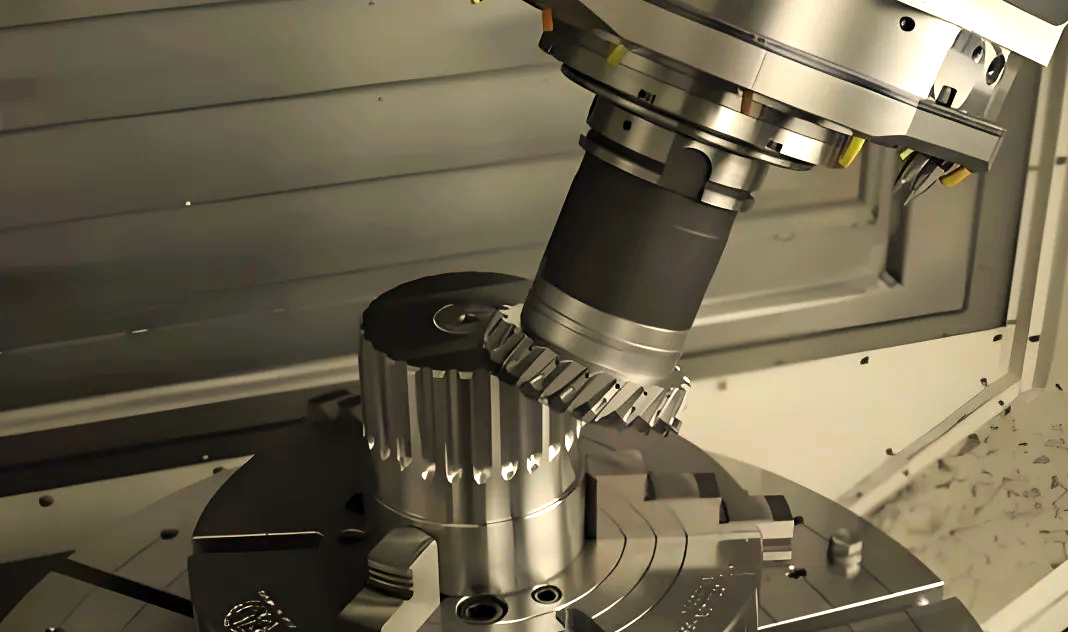

2. 插齿刀

加工原理与典型设备

插齿加工模拟一对平行轴圆柱齿轮的啮合运动：插齿刀在专用插齿机或具备插齿功能的加工中心上，做上下往复切削运动（主运动），同时与工件围绕各自轴线按严格速比旋转（展成运动），通过径向进给，最终切出全齿深。

刀具类型（按安装结构区分）

• 盘形插齿刀：最常用，以内孔和端面定位，适合中、大直径齿轮；
• 碗形插齿刀：刀体凹下，方便加工带较小台肩的双联齿轮；
• 锥柄插齿刀：以锥柄装夹，适合加工内齿轮和小模数齿轮。

适用齿轮范围

加工模数：m0.5 ～ 12mm；
可达精度等级：IT7 ～ IT9（磨前插齿可达IT6）；
齿面粗糙度：Ra 1.6 ～ 3.2 μm；
特别优势：加工内齿轮、双联齿轮、带凸台齿轮的首选，甚至是唯一有效方法。

核心实操技巧

• 匹配冲程与进给：粗插时，用较低冲程次数配合较大圆周进给，提升效率；精插时，用高冲程次数配合微小圆周进给，保证表面质量；
• 严查干涉，尤其是内齿：加工内齿轮前，一定要校验插齿刀与工件内孔壁的退刀、让刀空间，防止碰撞；
• 定期重磨，调整位置：插齿刀磨损主要在了你面前，每次重磨后，必须重新调整刀具的径向和轴向安装位置，补偿齿厚和精度变化。

常见缺陷与对策

• 齿面划伤：检查冷却系统是否通畅，确保切屑顺利排出，清理工作区域，避免切屑二次划伤；
• 齿厚尺寸偏差：通过机床的“径向刀补”功能，补偿刀具偏移量。

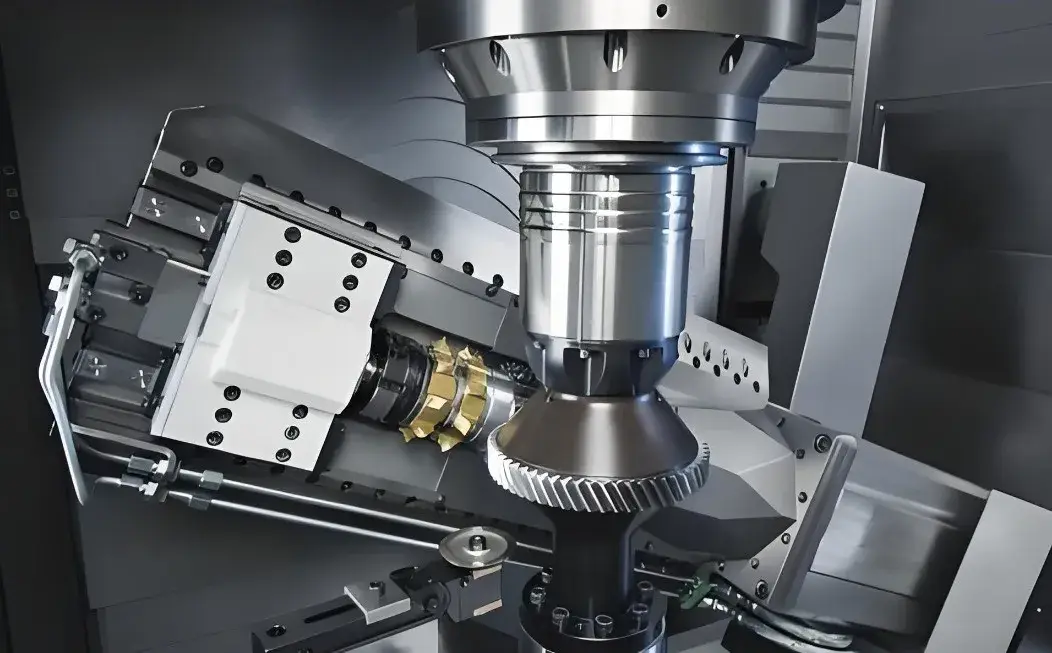

3. 滚齿刀（滚刀）

加工原理与典型设备

滚齿是目前最高效、最通用的齿轮展成加工方法。滚齿刀相当于一个开了容屑槽的“蜗杆”，安装在滚齿机或数控加工中心上。
滚刀旋转（主运动）时，其圆周上的刀齿相当于无限长的齿条在连续移动，工件与滚刀按严格速比（Z_work / Z_cutter）同步旋转，从而“包络”出齿轮的完整齿形。

刀具类型

• 按头数：单头滚刀（精度高、效率低）、多头滚刀（效率高、齿面质量略低）；
• 按材料与涂层：整体高速钢（HSS）滚刀（最通用）、硬质合金滚刀（适合高速、高硬度材料加工）、涂层滚刀（如TiN、TiAlN，能大幅提升刀具寿命）。

适用齿轮范围

加工模数：m0.5 ～ 20+ mm；
可达精度等级：IT6 ～ IT9（磨前滚齿可达IT5）；
齿面粗糙度：Ra 0.8 ～ 3.2 μm；
核心优势：加工效率极高，是外啮合圆柱直齿轮、斜齿轮大批量生产的首选。

核心实操技巧

• 精确调整安装角：这是齿形正确的关键！加工直齿轮时，安装角等于滚刀螺旋升角（λ）；加工斜齿轮时，等于齿轮螺旋角（β）与滚刀螺旋升角（λ）的代数和（旋向相同相减，相反相加）；
• 多头滚刀慎用：多头滚刀适合粗加工，能提升金属去除率，但会牺牲齿面光洁度，精加工建议用单头滚刀；
• 优选顺铣滚削：让滚刀切削齿的旋转方向与工件进给方向相同，减少切入冲击，让切削更稳定，延长刀具寿命；
• 实施窜刀策略：定期沿滚刀轴线移动安装位置，让所有刀齿均匀磨损，延长滚刀整体重磨寿命。

常见缺陷与对策

• 齿面有规律波纹：优先检查滚刀主轴的轴向窜动是否超差，及时调整；
• 齿形不对称：重新计算并校准滚刀相对于工件的安装角。

三、齿轮刀具选型决策指南

面对具体的齿轮加工任务，怎么选对刀具？结合效率、精度、成本、设备等因素，给大家整理了清晰的决策方法，新手也能快速上手。

刀具性能横向对比

刀具类型
加工效率
可达精度(IT)
表面粗糙度(Ra)
适用齿轮类型
设备要求
刀具成本
批量适应性
齿轮铣刀
低
IT9~11
3.2~6.3 μm
外齿、大模数、修配
普通铣床+分度头
低
单件/修配
插齿刀
中
IT7~9
1.6~3.2 μm
内齿、双联、带台肩
插齿机/加工中心
中
中小批量
滚齿刀
高
IT6~9
0.8~3.2 μm
外齿、圆柱直齿/斜齿
滚齿机/加工中心
中高
大批量

选型决策逻辑（按优先级排序）

1. 是否为内齿轮或带凸台的双联齿轮？
—— 是：直接选插齿刀；否：进入下一步。
2. 是否为大批量生产，且对效率要求极高？
—— 是：优先选滚齿刀（多头滚刀粗加工，单头滚刀精加工）；否：进入下一步。
3. 精度要求是否低于IT9，且只有普通铣床、无专用齿轮加工设备？
—— 是：单件、修配或打样场景，可选齿轮铣刀；否：常规外齿圆柱齿轮首选滚齿刀，设备受限（有插齿机无滚齿机）则选插齿刀。

工艺组合策略示例（实战参考）

• 高效率大批量外齿加工：多头滚刀（粗加工）→ 单头精滚刀（精加工）→ 热处理后磨齿（需IT5以上精度）；
• 高精度内齿轮加工：同一把插齿刀，粗插（大切深、大进给）→ 精插（小切深、小进给、高冲程），可达IT7-IT8精度；
• 单件/大模数齿轮：齿轮铣刀或指形铣刀开槽（粗加工）→ 滚齿机/插齿机精加工（保证精度）。



齿轮刀具的选型，从来不是“能用就行”，它直接决定齿轮的最终性能、生产成本和制造周期。简单记一句话：成形铣刀解决“有”，插齿刀解决“特”，滚齿刀解决“好、快、多”。掌握这三种刀具的特性和应用边界，是每一位工艺工程师的基本功。
工欲善其事，必先利其器。在齿轮加工的道路上，选对刀具能少走很多弯路，而专业的刀具支持，能让生产效率和产品精度更上一层楼。
