机械加工孔加工终极指南：从基础精度到工艺选型决策
在机械加工领域，孔加工是最基础、最核心的工序之一。从简单的螺栓孔到精密的轴承孔，从单件小批量生产到大批量流水线作业，孔加工的质量直接决定了零件的装配性能、密封性与疲劳寿命。



本文将从基础精度标准、核心加工刀具及工艺、工艺选型决策三个维度，为制造业技术人员、数控编程人员提供一套系统、实战的孔加工解决方案，助力提升加工效率与产品合格率。

一、孔加工的基础形态与标准体系

孔加工的核心目标是实现“尺寸精准、形态规整、表面光洁、位置可靠”，其质量评价需围绕七大核心维度展开：
  • 孔径精度（以IT等级衡量）
  • 圆度（允许的最大圆度误差通常不超过孔径公差的1/2）
  • 圆柱度（控制孔的轴线直线度与截面圆度一致性）
  • 表面粗糙度（Ra/Rz双指标评价，反映孔壁光滑程度）
  • 位置度（确保孔与基准面/基准孔的相对位置偏差）
  • 同轴度（多台阶孔或深孔的轴线重合度要求）
  • 垂直度（孔轴线与端面的垂直偏差）
这些维度共同决定了孔的装配适配性与使用稳定性。
孔加工的精度控制需遵循统一的标准体系，国际上普遍采用ISO 286（公差与配合标准），我国对应国标为GB/T 1800（极限与配合），两者核心参数一致。
孔的公差带以“基本偏差+公差等级”表示，例如H7、H8，其中H为孔的基本偏差（下偏差为0），数字7、8代表公差等级（数字越小，精度越高）。
示例：⌀25H7表示孔径基本尺寸为25mm，公差等级IT7，其尺寸范围为25~25.021mm。
图纸标注是孔加工的“施工指南”，必须规范、清晰，核心标注内容包括：孔径（含公差）、孔深、位置度基准、表面粗糙度符号。
典型标注示例：⌀25H7（孔径+公差）+ Ra 1.6μm（表面粗糙度）+ 位置度⌀0.05mm A（位置度+基准）

二、孔加工刀具及对应工艺详解

（一）钻孔刀具及钻孔工艺（Drilling）

1. 加工原理与典型设备：

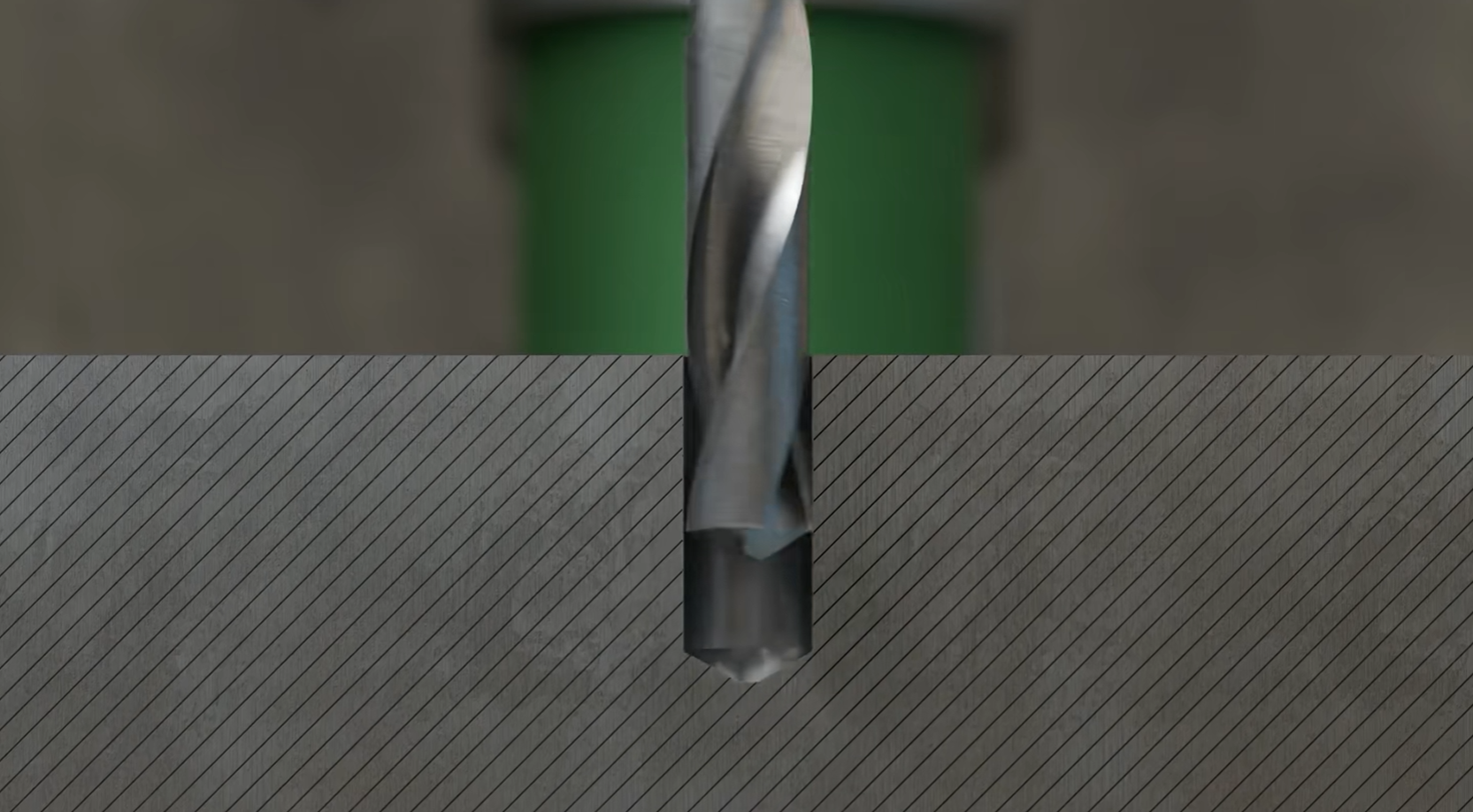

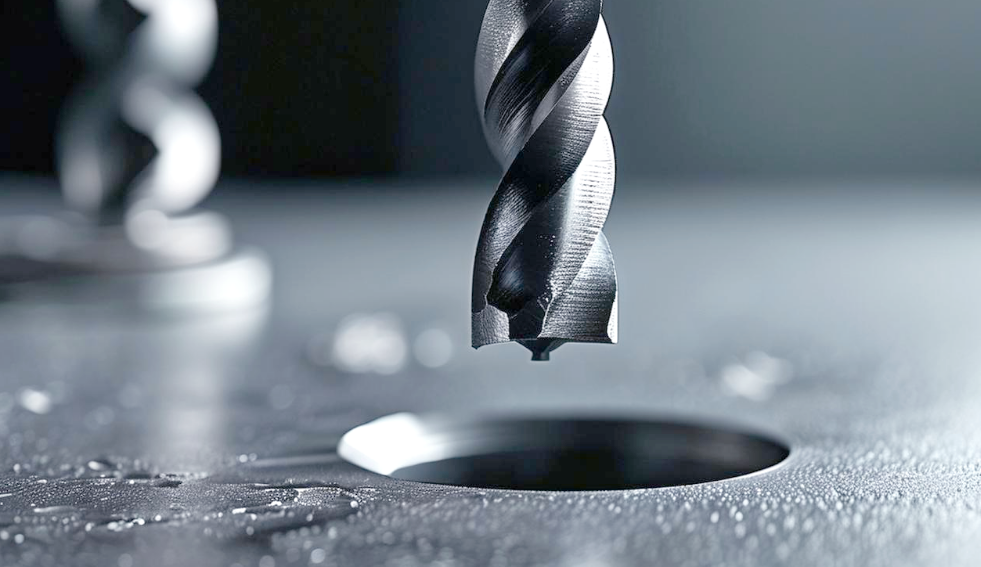

钻孔是用钻头在实体材料上加工出圆孔的粗加工/半精加工方法，核心运动为钻头旋转（主运动）与轴向进给（进给运动）。
典型设备：台式钻床（≤13mm小孔）、立式钻床（≤50mm中小孔）、摇臂钻床（大中型工件多孔）、数控车床/加工中心（复杂零件联动）。
常用刀具：麻花钻（高速钢、硬质合金、涂层）、中心钻，其中麻花钻应用最广泛。
2. 可达范围：
孔径范围0.1~100mm，精度等级IT13~IT10，典型表面粗糙度Ra 12.5~3.2μm，仅能满足低精度孔需求，或作为后续精加工的预加工工序。
3. 核心实操技巧：
  • 刀具选择：高速钢（低碳钢、铝合金，成本低）、硬质合金（中碳钢、铸铁，效率高）、涂层钻头（耐磨性提升2~3倍，适配难加工材料）。
  • 切削参数：加工45钢时，高速钢钻头Vc=16~40m/min，f=0.1~0.3mm/r；硬质合金钻头线速度可翻倍，进给量不变。
  • 冷却润滑：钢件、铸铁用乳化液，铝合金用煤油（防粘刀）。
  • 排屑策略：通孔正向排屑，盲孔用螺旋槽钻头，每钻5~10mm退刀一次。
  • 预加工：硬材料/大孔径需先钻定心孔（孔径为加工孔径的1/3~1/2），防止钻头偏斜。
4. 常见缺陷与对策：
  • 钻孔偏斜：预钻定心孔、调整钻头垂直度、加固工件装夹。
  • 孔壁粗糙：修磨钻头刃口、降低进给量、优化冷却。
  • 盲孔底残留切屑：多次退刀排屑，必要时用工具清理，退刀时暂停进给再缓慢退刀。

（二）铰孔刀具及铰孔工艺（Reaming）

1. 加工原理与典型设备：

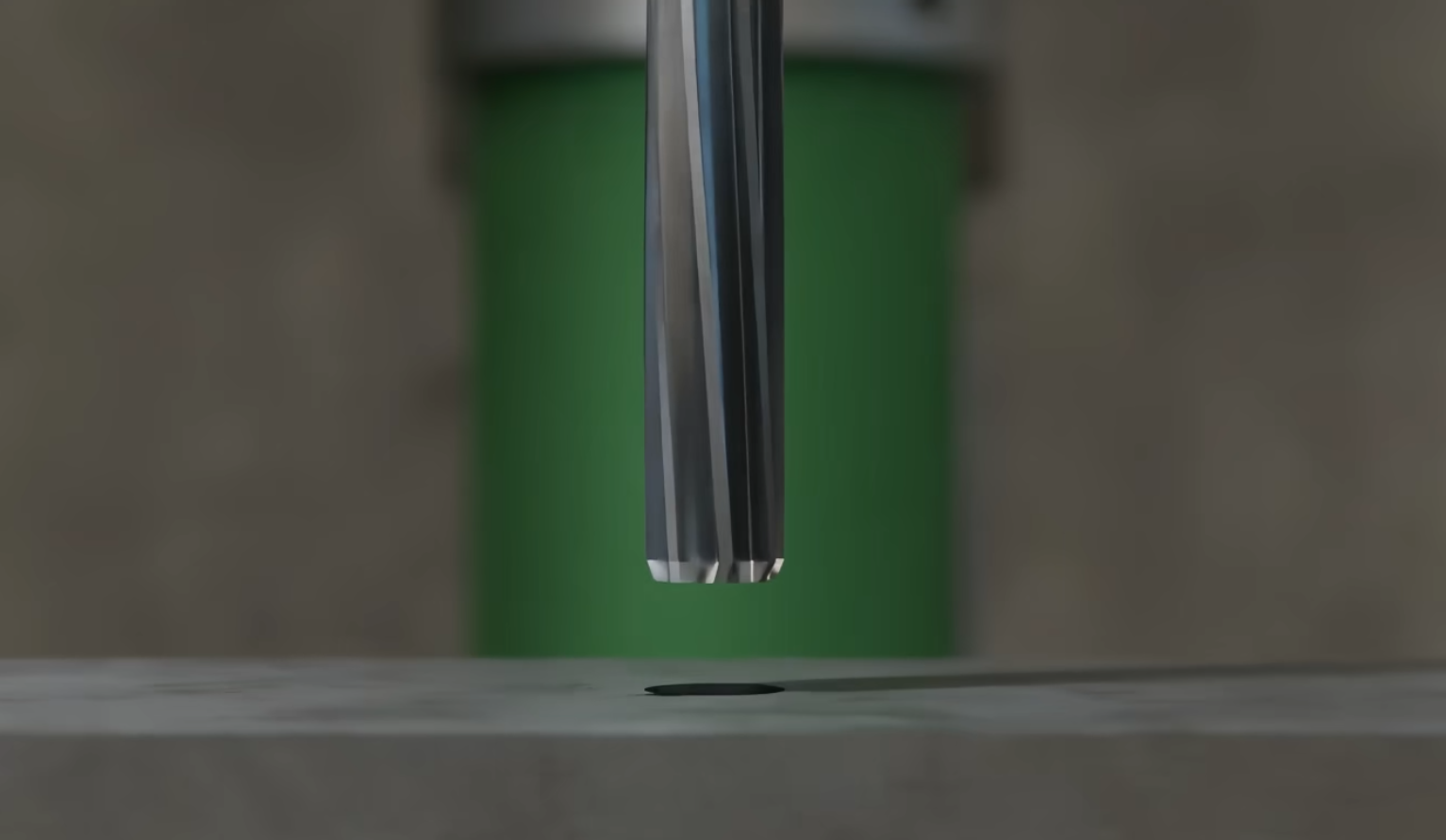

铰孔是用铰刀对预制孔（钻孔、扩孔后）进行精加工的方法，通过铰刀校准齿修光孔壁、修正尺寸，是高精度孔加工的核心工序。
典型设备：台式铰床、立式铰床、数控加工中心，批量生产可采用铰刀刀柄联动铰孔。
常用刀具：粗铰刀、精铰刀，按结构分为直柄、锥柄、浮动铰刀。
2. 可达范围：
孔径范围1~100mm，精度等级IT8~IT6（高精度铰刀可达IT5），典型表面粗糙度Ra 1.6~0.4μm，满足精密孔（轴承孔、定位孔）加工需求。
3. 核心实操技巧：
  • 刀具选择：粗铰刀（IT8~IT7，Ra 1.6μm）、精铰刀（IT6~IT5，Ra 0.8~0.4μm），材料优先选硬质合金（硬材料）、高速钢（软材料、高精度）。
  • 切削参数：Vc=10~30m/min（低速防积屑瘤），f=0.1~0.2mm/r（匀速防划伤）。
  • 冷却润滑：钢件用专用铰孔油，铝合金用煤油。
  • 排屑策略：通孔反向排屑，盲孔用带螺旋排屑槽铰刀，每铰1~2mm退刀一次。
  • 预加工：预制孔尺寸比铰孔后小0.05~0.2mm，表面粗糙度≤Ra 3.2μm，无毛刺、划伤。
4. 常见缺陷与对策：
  • 孔壁划伤：修磨铰刀刃口、及时排屑、优化冷却润滑。
  • 孔径偏大：更换铰刀、降低进给量、调整刀具同轴度。
  • 盲孔铰削不到位：选用适配长度铰刀、精准设置深度，缓慢退刀。
  •

（三）镗孔刀具及镗孔工艺（Boring）

1. 加工原理与典型设备：
镗孔是用镗刀对已有预制孔进行扩大、修正或精加工的工艺，可加工通孔、盲孔、阶梯孔、偏心孔，核心优势是能修正预制孔轴线偏斜，适配高精度、大直径孔。
典型设备：卧式镗床（大尺寸工件）、立式镗床（盘套类）、坐标镗床（精密加工，定位精度0.002mm）、数控加工中心（复杂零件）。
常用刀具：单刃镗刀（粗镗）、双刃镗刀（浮动，精镗），按安装方式分为机夹式、焊接式。
2. 可达范围：
孔径范围10~500mm（可调整），精度等级IT8~IT6（高精度可达IT5），典型表面粗糙度Ra 1.6~0.4μm（精密镗孔可达Ra 0.2μm），适配轴承孔、液压阀孔等。
3. 核心实操技巧：
  • 刀具选择：单刃镗刀（粗镗）、双刃镗刀（精镗），材料选硬质合金（钢、铸铁）、陶瓷（高温合金）、PCD（铝合金，寿命是硬质合金10倍以上）。
  • 切削参数：粗镗（45钢）Vc=80~100m/min，f=0.1~0.2mm/r，ap=1~3mm；精镗ap≤0.5mm，f≤0.1mm/r，Vc=100~150m/min。
  • 冷却润滑：粗镗用乳化液，精镗用专用镗孔油，喷嘴对准刀尖。
  • 排屑策略：通孔正向排屑，盲孔反向排屑或高压冷却排屑。
  • 预加工：预制孔比镗孔后小2~5mm（粗镗余量），预留0.1~0.3mm精镗余量，轴线偏斜≤0.1mm。
4. 常见缺陷与对策：
  • 镗孔振纹：加固设备、降低线速度、缩短刀具伸出长度、选用刚性更好的镗刀。
  • 孔径椭圆：选用双刃镗刀、优化装夹方式、减少装夹力。
  • 盲孔底部有锥度：及时修磨镗刀、精准设置深度，退刀时暂停进给。

（四）锪孔刀具及锪孔工艺（Countersinking）

1. 加工原理与典型设备：

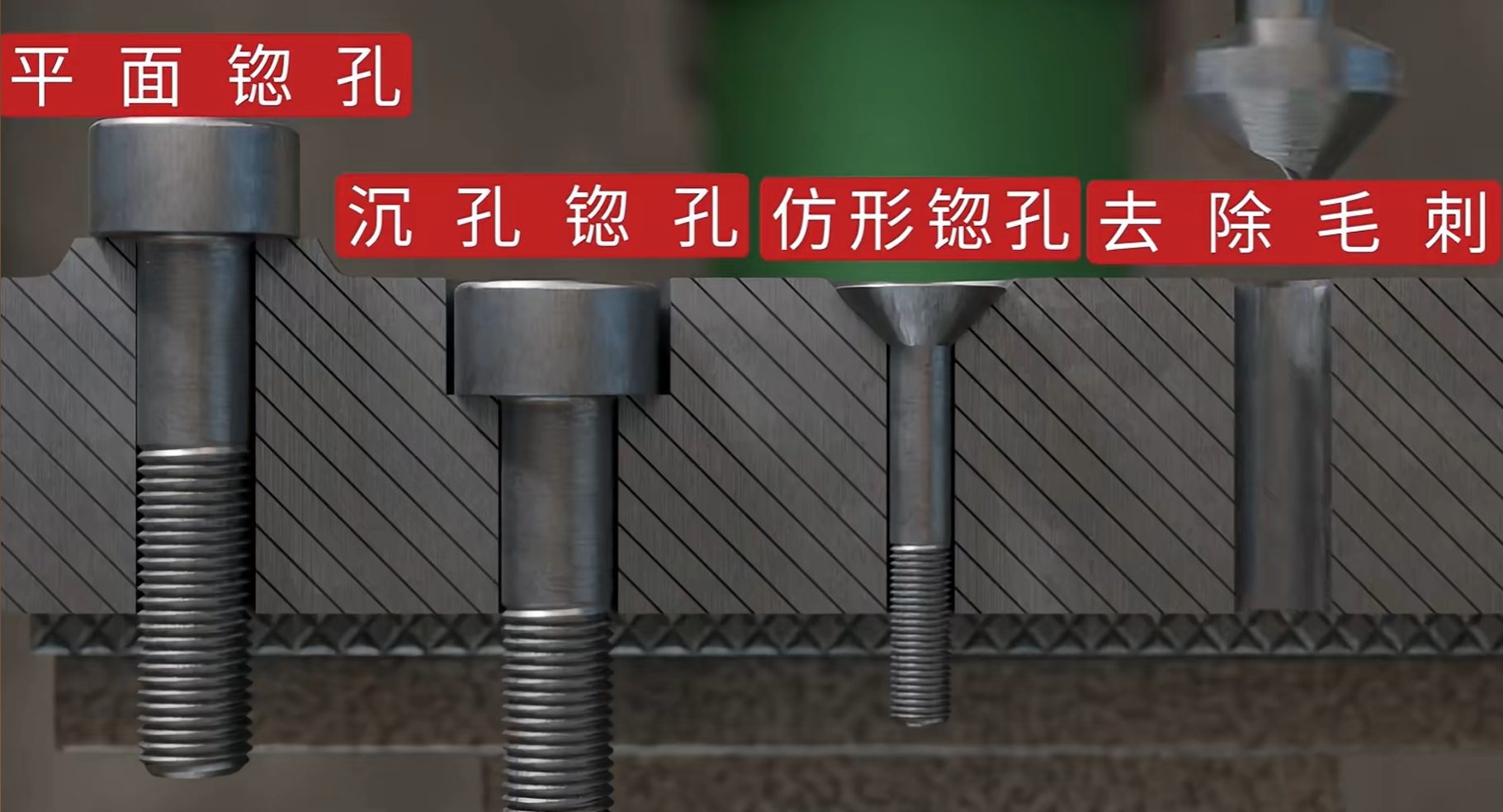

锪孔是用锪刀对预制孔端面加工，形成锥面、平面或沉头孔的辅助工艺，核心作用是保证紧固件头部与工件表面平齐，提升装配精度与美观度。
典型设备：与钻孔、扩孔通用（数控加工中心、钻床），无需专用设备。
常用刀具：锪钻（沉头、锥面）、端面锪刀，按刃数分为3刃、4刃，材料多为高速钢、硬质合金。
2. 可达范围：
适配孔径3~50mm，锥面锪孔常用角度90°、120°，平面锪孔Ra 6.3~1.6μm，锥面锪孔Ra 3.2~1.6μm，精度等级IT10~IT9，作为装配辅助工序。
3. 核心实操技巧：
  • 刀具选择：沉头锪钻（适配十字槽、内六角螺钉）、锥面锪钻（适配锥形螺钉）、端面锪刀（保证端面平整）；优先选硬质合金（高效耐磨），高速钢（软材料、小批量）。
  • 切削参数：Vc=15~30m/min（略低于钻孔），f=0.1~0.3mm/r，匀速进给。
  • 冷却润滑：与钻孔一致（钢件乳化液，铝合金煤油），重点润滑刃口。
  • 排屑策略：正向排屑，盲孔沉头需多次退刀排屑。
  • 预加工：预制孔无毛刺、偏斜，沉头孔深度需与紧固件头部尺寸匹配。
4. 锪孔与紧固件尺寸匹配简易对照表（实战常用）：
紧固件类型
螺钉规格（M）
锪孔角度
沉头孔直径（mm）
沉头深度（mm）
适配预制孔直径（mm）
内六角沉头螺钉
内六角沉头螺钉
M3
90°
6.2~6.3
2.1
3.2
内六角沉头螺钉
M4
90°
7.2~7.3
2.6
4.2
内六角沉头螺钉
M5
90°
8.2~8.3
3.1
5.2
内六角沉头螺钉
M6
90°
10.2~10.3
3.6
6.3
内六角沉头螺钉
M10
90°
16.2~16.3
5.1
10.5
内六角沉头螺钉
M12
90°
18.2~18.3
6.1
12.5
十字槽沉头螺钉
十字槽沉头螺钉
M3
90°
6.1~6.2
2.0
3.2
十字槽沉头螺钉
M4
90°
8.1~8.2
2.5
4.2
十字槽沉头螺钉
M10
90°
16.1~16.2
5.0
10.5
十字槽沉头螺钉
M12
90°
18.1~18.2
6.0
12.5
锥形螺钉（锥度1:10）
锥形螺钉（锥度1:10）
M5
60°
8.0
3.0
5.0
锥形螺钉（锥度1:10）
M8
60°
12.0
4.5
8.0
锥形螺钉（锥度1:10）
M10
60°
16.0
5.0
10.0
5. 常见缺陷与对策：
  • 沉头孔角度偏差：选用对应角度锪刀、调整刀具同轴度。
  • 沉头孔底部不平整：修磨锪刀刃口、匀速进给。
  • 沉头孔深度超差：精准设置深度、及时更换锪刀，加工后用塞规检测。

（五）扩孔刀具及扩孔工艺（Reaming）

1. 加工原理与典型设备：
扩孔是用扩孔钻扩大预制孔（钻孔后）的半精加工方法，可修正钻孔的尺寸与形状误差，是连接钻孔与精加工的过渡工序。
典型设备：与钻孔通用，数控加工中心可直接联动扩孔。
常用刀具：扩孔钻（3刃、4刃），材料分为高速钢、硬质合金。
2. 可达范围：
孔径范围3~120mm，精度等级IT10~IT9，典型表面粗糙度Ra 6.3~1.6μm，介于钻孔与铰孔之间，为后续精加工预留均匀余量。
3. 核心实操技巧：
  • 刀具选择：优先选硬质合金（高效），高速钢（小批量、软材料），扩孔钻刃数多（3~4刃），刚性好、不易偏斜。
  • 切削参数：Vc=20~50m/min（略低于钻孔），f=0.2~0.5mm/r（高于钻孔）。
  • 冷却润滑：与钻孔一致，重点润滑刃口。
  • 排屑策略：通孔正向排屑，盲孔用带排屑槽扩孔钻，多次退刀排屑。
  • 预加工：预制孔比扩孔后小0.5~2mm（孔径越大，余量越大），无明显偏斜、毛刺。
4. 常见缺陷与对策：
  • 孔径超差：选用合格扩孔钻、匀速进给。
  • 孔壁有台阶：调整刀具同轴度、预钻定心孔。
  • 盲孔扩孔底部残留余量：精准控制深度，预留0.1~0.2mm精加工余量，避免刀具碰撞孔底。

三、孔加工工艺选型决策指南

孔加工工艺的选型核心是“匹配需求、兼顾效率与成本”，需结合孔径大小、精度要求、批量规模、零件结构四大核心因素，选择单一加工方法或组合工艺。
先通过横向对比表格，明确5种加工方法的核心差异：
加工方法（刀具）
加工效率
可达精度（IT）
表面粗糙度（Ra/μm）
适用孔径（mm）
需预制孔
设备门槛
单件成本
钻孔
高（粗加工）
13~10
12.5~3.2
0.1~100
否
低
最低
铰孔
中（精加工）
8~5
1.6~0.4
1~100
是
中
中
镗孔
中低（高精度）
8~5
1.6~0.2
10~500
是
高
中高
锪孔
高（辅助工序）
10~9
6.3~1.6
3~50
是
低
低
扩孔
中高
10~9
6.3~1.6
3~120
是
低
低
决策流程图（文字版，清晰易懂）：
  1. 第一步：确定孔径大小
    1. 孔径≤3mm：优先钻孔（IT13~IT10），高精度需“钻孔→铰孔”。
    2. 孔径3~30mm：粗加工钻孔，半精加工“钻孔→扩孔”，精加工“钻孔→扩孔→铰孔（通孔）”或“钻孔→镗孔（盲孔）”，需装配加锪孔。
    3. 孔径≥30mm：优先镗孔（高精度），半精加工“钻孔→扩孔”，精加工“扩孔→镗孔”。
  2. 第二步：确定精度要求
    1. 粗加工（IT13~IT11）：单一钻孔。
    2. 半精加工（IT10~IT9）：钻孔→扩孔，需装配加锪孔。
    3. 精加工（IT8~IT7）：通孔“钻孔→扩孔→铰孔”，盲孔/大直径“钻孔→镗孔”。
    4. 超高精度（IT6~IT5）：钻孔→扩孔→精镗/精铰。
  3. 第三步：确定批量规模
    1. 单件/小批量：加工中心联动，选用钻孔、镗孔、扩孔、锪孔。
    2. 中批量：“钻孔→扩孔→铰孔”“钻孔→镗孔”，需装配加锪孔。
    3. 大批量：“钻孔→扩孔→铰孔”（高效），配合锪孔，大直径用“钻孔→镗孔”。
  4. 第四步：确定零件结构与装配需求
    1. 通孔+装配：钻孔→锪孔，高精度加“扩孔→铰孔”。
    2. 盲孔：优先“钻孔→镗孔”“钻孔→扩孔”，避免锪孔。
    3. 阶梯孔/偏心孔：优先镗孔，配合“钻孔→扩孔”。
    4. 仅粗加工：单一钻孔。
实战常用组合工艺示例：
  • 1. 钻→锪→扩→铰：φ3~30mm高精度通孔（需装配），精度IT7~IT6，Ra 1.6~0.8μm，中小批量首选。
  • 2. 钻→扩→镗：φ10~500mm大直径/高位置度孔，精度IT8~IT6，适配盲孔、阶梯孔，单件小批量适用。
  • 3. 钻→锪：φ3~50mm普通装配孔，效率高、成本低，大批量适用。
  • 4. 钻→扩→铰：φ1~30mm高精度无装配孔，精度IT6~IT5，Ra 0.8~0.4μm，满足精密配合。

四、总结与趋势

孔加工作为机械加工的核心工序，其质量直接影响零件的装配性能、密封性与疲劳寿命，而刀具选择与工艺匹配是关键。
本文围绕5种核心孔加工工艺，系统拆解了原理、实操技巧与缺陷对策，结合选型指南，可满足不同场景加工需求。
