• 切断面粗糙度（Ra）：直接影响后续端面精加工余量，精度不足会增加额外加工工时。
• 端面垂直度：决定零件总长公差能否控制在±0.05mm以内，是装配精度的基础。
• 毛刺高度：关乎去毛刺工序的工时成本，过高毛刺会损伤定位面，影响后续装夹。
• 尺寸重复精度（CpK）：批量生产时长度尺寸的一致性，CpK≥1.33为过程稳定标准，是规模化生产的核心要求。

二、数控机床上可用的切断方法

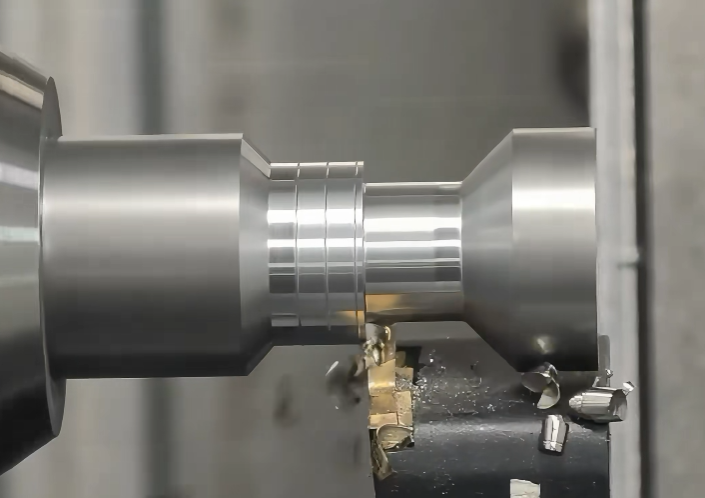

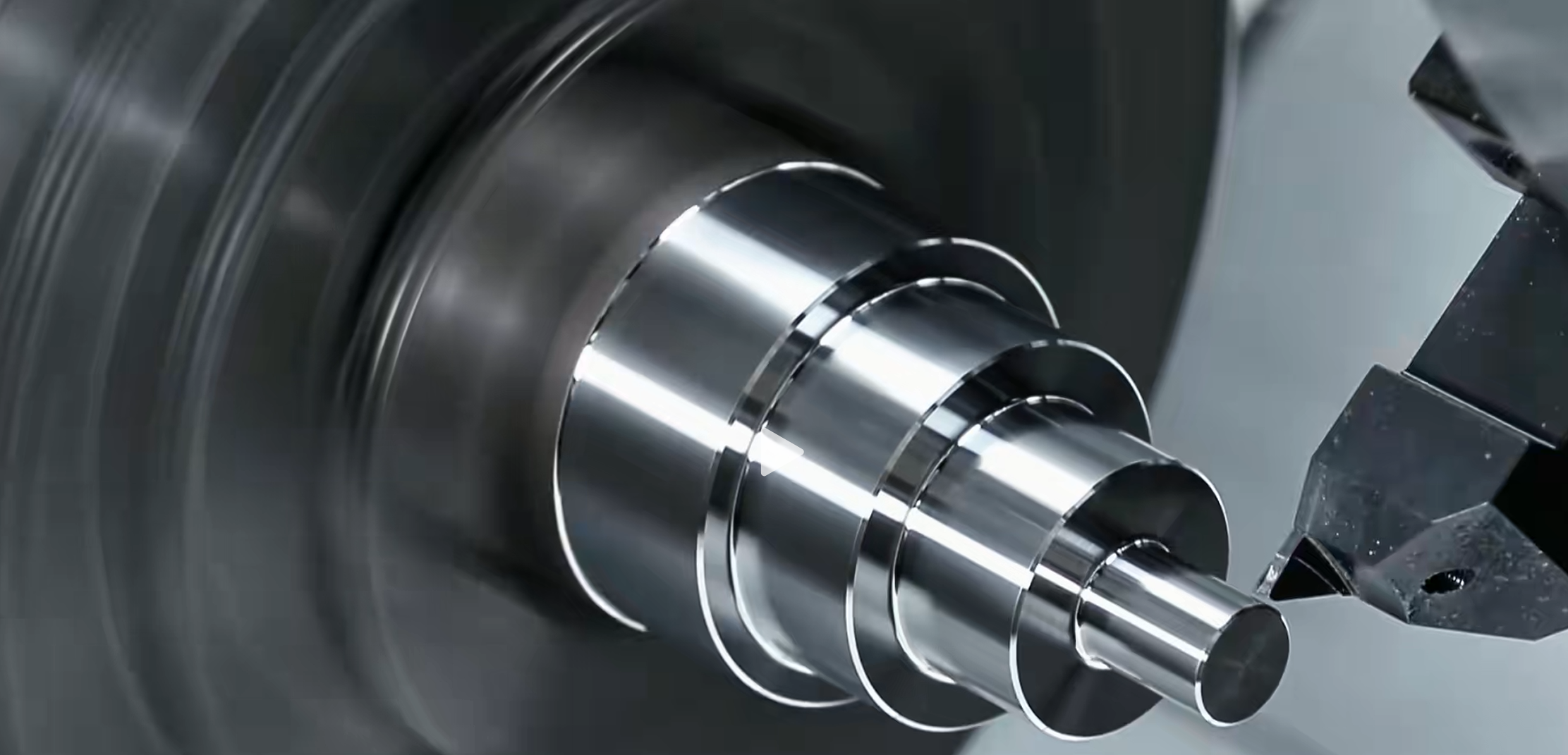

方法1：数控车床切断（外圆/内孔切断）

• 高速钢切断刀：仅用于小批量、低硬度有色金属（如铝、铜），效率低、耐磨性差，不适用于批量生产。
• 硬质合金涂层切断刀：主流选择，适合钢件及不锈钢，推荐PVD涂层（如TiAlN），耐磨性和耐高温性显著提升。
• 刀片结构：优先选用机夹式切槽切断刀片（如ISCAR Tang-Grip、Sandvik CoroCut系列），自带断屑槽设计和内冷孔，可有效避免缠屑、断刀。

• 可达切断直径：常规卧式数控车床≤Φ100mm；大型斜床身车床可达Φ200mm以上，满足不同规格工件需求。
• 表面粗糙度：Ra 1.6～6.3 μm，可满足多数零件后续加工基准要求。

1. 严格的中心高校准：刀尖必须高于工件回转中心0.00～0.05mm。过低易产生“扎刀”崩刃，过高则后刀面磨损加剧且中心残留凸台，直接影响后续加工。
2. 恒表面速度控制（G96）：编程时必须使用G96指令（例如G96 S120 M3），随着X值减小自动提高主轴转速，保持切削力稳定，避免切削不均导致的精度偏差。
3. 切削液靶向供给：确保高压冷却液精准喷射至刀尖前刀面卷屑槽位置，既能带走切削热量、延长刀具寿命，又能辅助断屑，避免缠屑隐患。
4. 终点减速防凸：切断临近中心时（X≤2mm），进给率适当降低30%～50%，防止因材料刚性变差导致挤压崩断，避免产生中心残留凸台。

• 中心凸台：多由刀尖磨损或对刀高度错误导致，需及时更换刀片、重新校准刀尖高度。
• 工件飞出：未使用副主轴接料器或切断转速过高，需加装接料装置，优化末端切削参数。

方法2：加工中心/数控铣床锯片铣刀切断

• 外径与厚度：常用外径Φ63～Φ150mm，厚度1.0～4.0mm。切缝宽度由刀片厚度直接决定，厚度越小，材料损耗率越低，需根据工件精度需求选择。
• 齿形选择：粗齿锯片适合铝、铜等易排屑材料，细齿锯片适合薄壁钢管，可有效减少振动、避免管壁变形。

• 适用对象：薄壁管材、铝型材、板类零件及非回转体工件，避让干涉能力强。
• 最大切断厚度：≤50mm（受限于锯片刚性，过厚易导致锯片抖动，影响切割精度）。
• 表面粗糙度：Ra 3.2～12.5 μm，切割后需后续钳工去毛刺，适合对表面精度要求不高的工件。

1. 顺铣优先：必须采用顺铣方式，切削力将工件压向工作台，减少振动波纹，提升切缝平整度。
2. 分层啄式切断：对于深腔切断（深度>20mm），编写子程序进行啄式进给（每次切入5mm后微量回退），利于排屑和冷却液进入，避免切屑堵塞导致断刀。
3. 每齿进给量微调：进给速度F值必须根据公式 F = fz × Z × S 计算。fz（每齿进给）建议在0.01～0.03mm/齿区间微调，过大易导致锯片断齿，过小则效率低下。
4. 侧刃修光：使用带侧刃修光刃的锯片铣刀，可显著降低切缝两侧的纵向毛刺，减少后续去毛刺工时。

• 切缝过宽/偏摆：锯片夹持刚性不足或主轴跳动大，需检查夹头精度、更换刚性更强的锯片。
• 边缘卷边：刀具钝化导致挤压变形而非切削，需及时修磨或更换锯片。

方法3：数控车削中心动力刀具切断

• 异形材料：方钢、六角棒、挤压铝型材等非回转体工件，无法通过常规车床切断。
• 角度切断：通过C轴插补实现非90°斜角端面切断，可实现工序复合，减少装夹次数。

• 精度：受限于动力刀座刚性，进给需保守，避免过载，精度略低于常规数控车床切断。
• 粗糙度：Ra 1.6～6.3 μm，可满足异形件后续加工基准要求。

1. 锁紧扭矩确认：必须使用M代码（如M10）锁紧主轴刹车，防止切削力导致工件微观转动，引发打刀事故。
2. 降载进给：动力刀头内部齿轮传动易过载，进给率应比加工中心降低20%～30%，延长刀座使用寿命。
3. 刀具悬伸最小化：动力刀座本身悬伸较长，刀具伸出长度仅需超过工件切断半径即可，切勿过长，避免振动影响精度。

三、数控切断工艺选型决策

• 纯圆形棒料/管料 ➜ 数控车床切断（效率最高，成本最低，适配批量生产）。
• 矩形铝板、方管、型材 ➜ 加工中心锯片铣刀切断（避让干涉能力强，适配非回转体）。
• 六角棒端面需倒角或异形斜切 ➜ 车削中心动力刀具（工序复合，一次成型，减少装夹误差）。

四、总结与安全提示
