1. 钻尖技术在机械加工领域的发展历史和演变过程

钻头作为一种重要的切削工具，其历史可以追溯到史前时代。钻尖技术的发展是人类工艺进步和材料科学演进的缩影。





早期发展（史前至中世纪）：

史前时期（约公元前35000年）： 早期智人发现旋转工具可用于钻孔。最初使用带燧石尖的平滑木棍进行钻孔。到旧石器时代晚期，材料扩展到骨头、贝壳和鹿角。

古埃及时期： 古埃及人主要使用木材作为钻头，通过弓弦缠绕木棍产生旋转运动。这些钻头不仅用于生火，还用于木工、牙科和石材加工。

13世纪： 人类开始使用金属作为钻头。通过在管状木棍内部使用铜片，实现了通过研磨外部区域来钻孔，减少了对材料的损害。

古罗马与中国： 罗马人制造了螺旋钻（augers）用于建筑和金属加工。公元前200年左右，中国在钻头技术上取得显著进步，开发了用于木工、砖石和医疗的先进钻头和螺旋钻。更重要的是，中国开创了深层钻井技术，为盐生产业钻探了超过1000英尺深的盐水井。

中世纪与文艺复兴时期： 钻孔工具和钻头在这一时期进一步改进，主要得益于铁匠和冶金技术的发展。





近代发展（19世纪至20世纪初）：

1806年： 美国首次有记录的弹簧杆井被钻出，深度达58英尺，为石油工业的弹簧杆钻井奠定了基础。

1821年： 美国第一口专门用于获取天然气的井在纽约弗雷多尼亚被钻出。1825年： 四腿井架获得专利，结构由方形木材制成。

1844年： Brunton发明了第一台机械化冲击钻，使用压缩空气产生冲击力。1861年： 斯蒂芬·A·莫尔斯（Stephen A. Morse）发明了麻花钻，并于1863年获得专利。他的设计改进了当时效率低下的铲形钻头，通过螺旋槽将切屑从切削端带走，减少了堵塞并提高了切削质量。此后，麻花钻的基本设计变化不大。

1863年： 彼得·斯威尼（Peter Sweeny）在罗伯特·比尔特（Robert Beart）设计的基础上，对旋转钻井技术进行了重大改进，实现了几乎连续的钻井并改善了孔清洁。1900年代初（石油和天然气工业）： 旋转钻井技术兴起，使用蒸汽驱动的钻机和简单的平鱼尾钻头。鱼尾钻头在软地层中表现良好，但在硬岩中磨损迅速。

1909年： 霍华德·休斯（Howard Hughes Sr.）和沃尔特·夏普（Walter Sharp）获得了两锥滚子钻头的专利。该钻头用两个相互啮合的钢锥取代了钝的鱼尾钻头，每个锥体上镶嵌有许多齿或刀片。钻头旋转时，锥体在轴承上自由滚动并压碎岩石而不是刮擦，显著提高了在中硬至硬地层中的钻进效率。

1917年： 现代手电钻的形状，包括手枪式握把和扳机式启动按钮，源自Black&Decker的专利。1933年： 三锥滚子钻头被开发出来，提供了更高效和平衡的切削，成为20世纪中期的主力钻头。



现代发展（20世纪70年代至今）：

1970年代至今： 聚晶金刚石复合片（PDC）钻头问世，以其高耐用性和更高的机械钻速（ROP）彻底改变了钻井技术，尤其适用于页岩和其他磨蚀性地层。PDC钻头没有活动部件，在许多地层中钻进速度极快。

2000年代： 热稳定PDC（TSP）刀具的引入，使其在高温下也能切削更硬的岩石。

当代： 现代钻头结合了先进的刀具技术、3D建模设计和通过数字系统实现的实时性能反馈。例如，无刷电机技术提高了钻头的功率和寿命。隐形钻头技术使钻头运行更直，形成更好的孔，并均匀磨损钻头以减少切屑形成。在压裂作业中，混合工具简化了钻井过程。



2. 非共轴螺旋面钻尖技术的发现背景和创新契机

非共轴螺旋面钻尖技术是钻尖几何设计领域的一项重要创新，其发现背景和创新契机主要源于对传统钻头性能局限性的认识以及对更高加工精度、效率和刀具寿命的需求。





发现背景：

传统钻头几何的复杂性与局限性： 麻花钻的几何形状非常复杂，尽管自1861年斯蒂芬·A·莫尔斯发明以来其基本设计未发生重大改变，但其在切削力、扭矩、切屑形成和孔质量方面仍存在优化空间。传统的麻花钻尖通常是共轴螺旋面设计，即螺旋面轴线与钻头体轴线重合。这种设计在某些加工条件下可能导致切削力过大、排屑不畅、刀具磨损不均以及孔质量问题（如分层、毛刺、崩边等）。



微钻削领域的挑战： 随着微型化技术的发展，对微孔加工的需求日益增长。微钻头在加工过程中面临更大的挑战，如易断裂、排屑困难、孔质量控制难度大等。传统的共轴设计在微钻头尺寸下，其切削性能和稳定性可能无法满足高精度要求。对切削力、温度和磨损的优化需求： 在钻削过程中，切削力、刀具温度和磨损是影响加工效率、刀具寿命和孔质量的关键因素。研究人员一直在寻求通过优化钻尖几何来降低这些不利因素。例如，减小钻尖长度可以显著降低钻削力、刀具温度和磨损。



创新契机：



数学建模和仿真技术的发展： 随着计算机辅助设计（CAD）和有限元分析（FEA）软件的进步，研究人员能够更精确地对复杂的钻尖几何进行数学建模和仿真。这使得在实际制造之前，可以预测不同钻尖几何对切削性能的影响，从而加速了新设计的探索和验证。例如，通过MATLAB软件计算非共轴螺旋面钻尖的几何参数，并通过DEFORM-3D软件进行微钻削仿真。



对切屑形成和排屑机制的深入理解： 深入研究切屑的形成、卷曲和排出机制，发现优化切屑形态对提高钻削性能至关重要。非共轴螺旋面设计可以通过改变切削刃的几何形状，影响切屑的卷曲程度和排出路径，从而改善排屑性能，减少切屑堵塞和热量积聚。对刀具磨损模式的分析： 通过对刀具磨损模式的详细分析，发现传统钻尖在切削过程中某些区域（如切削唇角和横刃）磨损最快。非共轴设计旨在优化这些关键区域的受力分布，延长刀具寿命。



对孔质量缺陷的关注： 钻削过程中常见的孔质量缺陷，如分层、崩边、毛刺和表面粗糙度，促使研究人员探索新的钻尖几何以改善这些问题。非共轴螺旋面钻尖通过优化切削过程中的力和热量分布，有助于提高孔的完整性和表面质量。

数控磨削技术的发展： 六轴数控磨床等先进制造设备的出现，使得制造具有复杂非共轴螺旋面几何的微钻头成为可能，将理论设计转化为实际产品。



综上所述，非共轴螺旋面钻尖技术的发现是基于对传统钻头性能瓶颈的深刻理解，并得益于先进的数学建模、仿真和制造技术，旨在解决特定加工挑战，实现更高的钻削性能。



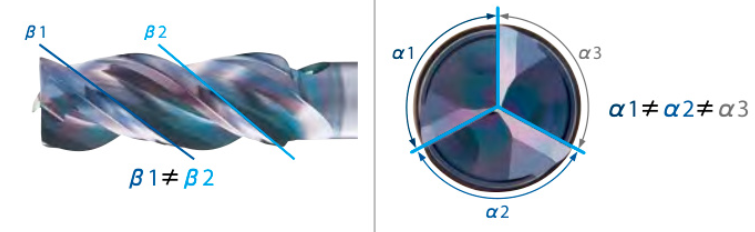

3. 传统共轴螺旋面钻尖与非共轴螺旋面钻尖的几何结构差异

传统共轴螺旋面钻尖和非共轴螺旋面钻尖的主要几何结构差异在于其螺旋面轴线与钻头体轴线之间的关系。

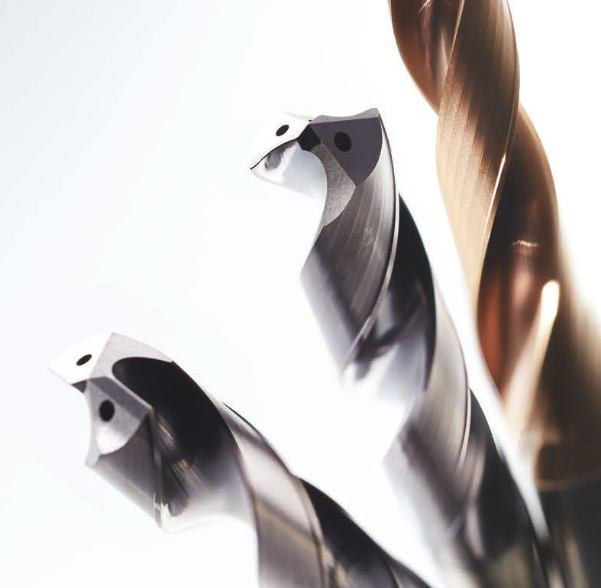

1. 传统共轴螺旋面钻尖（Twist Drill Bit）：

定义： 传统麻花钻的螺旋槽（flute）和切削刃（cutting edge）的螺旋面轴线与钻头的主轴线（即钻头体轴线）是重合的。

几何特征：

螺旋槽： 沿钻头轴线呈螺旋状延伸，用于排屑和引导冷却液。

切削唇（Cutting Lips）： 由螺旋槽与钻尖锥面相交形成，是主要的切削部分。

横刃（Chisel Edge）： 位于钻尖中心，连接两个切削唇，通常是钻削力最大的区域。

点角（Point Angle）： 钻尖两个切削唇之间的夹角，常见有118°和135°。118°适用于软金属，135°适用于硬质材料和手持钻孔。

后角（Clearance Angle）： 切削刃后方与工件表面之间的夹角，用于减少摩擦。

复杂性： 尽管看起来简单，但麻花钻的几何形状非常复杂，其切削逻辑涉及多个角度和曲面。优点： 结构相对简单，易于制造，通用性强，广泛应用于各种材料的钻孔。局限性： 在某些极端条件下（如微钻削、硬质材料加工），可能存在切削力大、排屑不畅、孔质量差、刀具磨损快等问题。



2. 非共轴螺旋面钻尖（Non-coaxial Helical Flank Micro-drill）：

定义： 非共轴螺旋面钻尖的螺旋面轴线与钻头体轴线之间存在一个夹角（φ），即螺旋面轴线与钻头主轴线不重合。这种设计通常应用于微钻头，以优化其切削性能。

几何特征：

螺旋面轴线偏离： 这是最核心的特征。通过使螺旋面轴线与钻头体轴线形成一个夹角，可以改变切削刃的几何形状，特别是横刃区域和切削唇的倾角。

优化横刃： 非共轴设计常与“十字形横刃减薄”（cross-shaped chisel edge thinning）等技术结合。通过减小横刃长度，可以显著降低钻削力、刀具温度和磨损。对于没有横刃的微钻头，扭矩和刀具温度可能更高，并产生长条状切屑。

切削刃几何调整： 这种非共轴设计可以更灵活地调整切削刃的耙角（rake angle）、唇倾角（lip inclination angle）、未切削切屑厚度（uncut chip thickness）和宽度（uncut chip width），从而优化切削过程。



复杂性： 非共轴螺旋面钻尖的几何设计和制造比传统共轴钻尖更为复杂，需要先进的数学模型和高精度数控磨床来实现。

优点：

降低切削力： 通过优化横刃和切削刃几何，可以有效降低钻削力，减少加工过程中的振动和热量。改善排屑： 改变切屑的卷曲程度和排出路径，提高排屑效率，避免切屑堵塞。

延长刀具寿命： 减少刀具磨损，特别是在关键切削区域，从而延长刀具使用寿命。提高孔质量： 降低分层、毛刺等缺陷的发生，提高孔的精度和表面质量。

适用于微钻削： 在微钻头领域表现出优越性，能够满足高精度微孔加工的需求。应用： 主要应用于对加工精度和效率要求极高的领域，如航空航天、电子、医疗器械等，尤其是在微孔加工中。



下表总结了两种钻尖几何结构的主要差异：



特征	传统共轴螺旋面钻尖	非共轴螺旋面钻尖
螺旋面轴线	与钻头体轴线重合	与钻头体轴线形成夹角（φ），不重合
横刃	较长，切削力集中区域	可通过设计优化（如十字形减薄）显著缩短，降低切削力
切削刃几何	相对固定，优化空间有限	更灵活可调，可优化耙角、唇倾角等
制造复杂性	相对简单	复杂，需先进数学模型和高精度数控磨床
主要优势	通用性强，制造成本相对较低	降低切削力、改善排屑、延长刀具寿命、提高孔质量
典型应用	广泛应用于各种材料的通用钻孔	微钻削、高精度加工、难加工材料



非共轴螺旋面钻尖技术代表了钻尖几何设计的一个重要发展方向，通过精细的几何控制，实现了对钻削过程更深层次的优化。
