淬火是通过快速冷却改变材料（通常为金属）原子排列结构，从而获得预期力学性能（如强度、硬度提升）的热处理工艺。这是一项历史悠久的材料改性技术，至今仍是工程合金制造的关键工序。

大众对淬火的认知往往局限于"烧红的钢铁浸入水中"，但实际生产中淬火介质包括水、油、液氮甚至空气等多种选择。淬火的核心作用在于细化晶粒或控制相变过程，其中钢中奥氏体向马氏体的转变尤为重要。

一、淬火的工艺目的

淬火的首要作用是细化晶粒。金属属于多晶材料，由大量微小晶粒组成。通常情况下，晶粒尺寸越小，材料的强度越高，但塑性会相应降低。

对于钢材而言，淬火实现了固相之间的相变转变。室温下钢材以铁素体相存在，加热至临界温度以上转变为奥氏体相，奥氏体对碳的固溶能力远高于铁素体。若冷却速度足够快，碳原子来不及扩散析出，便会形成过饱和固溶体——马氏体。

马氏体晶体结构因过饱和碳产生晶格畸变，因此硬度极高但脆性较大。刀剑、刀具等工具均采用马氏体钢来获得高强度。除金属外，淬火工艺也应用于玻璃的热钢化处理。

二、淬火工艺的发展历程

淬火技术的应用远早于其科学原理被阐明。古代铁匠和刀匠通过反复试验掌握了淬火技艺，且对技术诀窍严格保密。有文献记载的淬火最早可追溯至荷马史诗《奥德赛》。

日本刀匠发展出了最为精湛的淬火工艺，采用梯度淬火技术：刀背部分通过粘土包覆减缓冷却速度，获得韧性较好的铁素体组织；刀刃部分快速冷却形成高硬度马氏体，实现了"刚柔并济"的性能组合。

三、常用淬火介质特性

不同淬火介质的冷却速率差异显著，直接影响最终组织和性能：

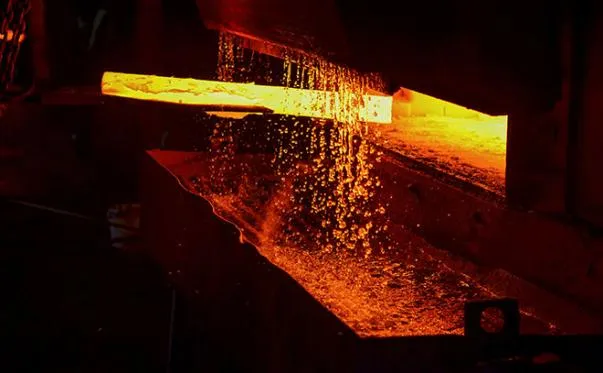

• 水：最常用的淬火介质，获取便捷，冷却速度快，但沸腾产生的气膜会降低冷却效率

• 盐水：添加盐的水溶液，可减少气膜形成，进一步加快冷却速度，但可能引起腐蚀

• 油：比热低于水，冷却速度适中，属于中速淬火剂，有助于减少开裂风险

• 液氮：可达到极低的冷却终温，适用于某些需要深冷处理的不锈钢

• 空气：通常为最慢的冷却方式，多用于特定合金的空冷淬火

四、钢的淬火相变过程

钢材淬火首先需要加热至奥氏体化温度以上。奥氏体为面心立方（FCC）结构，相比体心立方（BCC）的铁素体，能够固溶更多碳原子。快速冷却时，碳原子无法通过扩散逸出，被"冻结"在晶格中，形成碳过饱和的马氏体组织。

五、马氏体相变的基本特征

马氏体相变属于"切变型"或"位移型"相变，不依赖原子扩散，所有原子协同向同一方向发生微小位移。马氏体通常呈现板条状或针状形貌。

马氏体形成过程中会产生显著内应力。由于奥氏体密度大于马氏体，淬火后材料体积会发生膨胀。马氏体为体心四方（BCT）结构的碳过饱和固溶体，属于亚稳相，硬度高但脆性大，因此淬火后通常需要进行回火处理以消除内应力。

六、残余奥氏体与碳含量影响

马氏体相变产生的内应力会抑制相变的进一步进行，因此总会有部分奥氏体保留至室温，即残余奥氏体。残余奥氏体硬度远低于马氏体，通常属于不希望出现的组织。

总体而言，碳含量越高，淬火后钢的硬度和脆性越大，但残余奥氏体量也会相应增加。

七、淬火工艺操作要点

标准淬火工艺流程：

1. 将合金加热至临界温度以上30-50℃，保温时间不宜过长以避免晶粒长大

2. 根据材料特性选择合适淬火介质，控制冷却速度获得目标组织

八、TTT曲线的工程应用

时间-温度转变（TTT）曲线是指导淬火工艺的重要工具。该图以温度为纵轴、时间为横轴，显示不同冷却速率下会形成的组织相。若冷却速度足够快（避开TTT曲线的"鼻尖"），则可获得全部马氏体组织；冷却速度不足则会形成珠光体或贝氏体。

淬火是工程合金特别是钢材最重要的热处理手段之一，通过精确控制加热温度和冷却速率，能够精准调控材料的最终微观组织与力学性能，是现代制造业不可或缺的基础工艺。
