一、轮毂发展历程

汽车轮毂的设计理念继承自传统马车轮毂的结构形式。1886年，世界上首个钢制轮毂问世，开启了现代汽车轮毂的发展历程。20世纪30年代，德国工程师率先将钢制辐条与铝质轧制轮辋相结合的车轮应用于汽车，为铝合金车轮的技术发展奠定了重要基础。

第二次世界大战结束后，铝合金轮毂开始在普通民用汽车上得到广泛应用。1958年，整体铸造工艺的铝合金轮毂成功开发，随后锻造工艺的铝合金轮毂也相继出现。时至今日，钢制轮毂与铝合金轮毂在不同应用场景中并行发展，各有其适用领域。

二、轮毂材料特性分析

2.1 钢制轮毂

钢制轮毂通常采用16Mn等低合金高强度结构钢制造，含碳量控制在0.1%-0.25%范围内，并添加锰、硅、钒、铌、钛等合金元素以优化材料性能。

主要优势包括：制造工艺相对简单，生产成本较低，抗金属疲劳性能优异，具备良好的综合力学性能、低温冲击韧性、冷冲压性能、切削加工性及焊接性能。

存在的不足主要有：被加工表面质量一般，重量相对较大，惯性阻力较高，散热性能有待提升，在潮湿环境中较易产生锈蚀。

2.2 合金轮毂

镁铝合金是制造车轮的理想轻合金材料，相比传统钢制车轮具备多项性能优势，更能适应整车高速化、节能化的发展需求。其中镁合金具有较高的强度、疲劳强度和比弹性模量，制造的车轮具备良好的减震性能。

合金轮毂的主要特点包括：重量较轻，惯性阻力小，制造精度较高，高速转动时变形量小，有利于提升汽车直线行驶性能，减轻轮胎滚动阻力，进而降低燃油消耗。合金材料的导热性能约为钢材的三倍，散热效果较好，对车辆制动系统的热衰减具有一定缓解作用。目前行业内常用的铝合金材料主要为6061铝合金和A365铝合金。

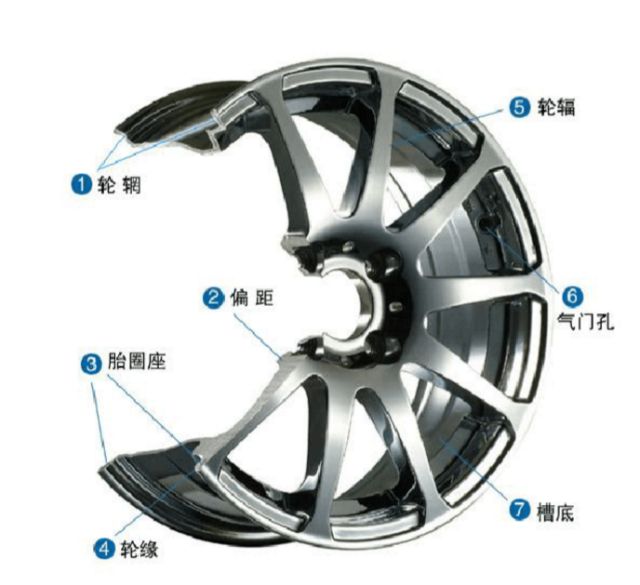

三、轮毂结构组成

3.1 轮辋部分

轮辋为与轮胎直接连接的部件，主要包含以下结构要素：

胎圈座：与轮胎胎圈接触，用于维持轮胎半径方向定位的轮辋部分。

轮缘：用于保持并支撑轮胎方向的轮辋边缘部分。

气门孔：用于安装轮胎气门嘴的专用孔位。

槽底：为方便轮胎装拆，在轮辋上预留的具有一定深度和宽度的凹坑结构。

3.2 轮毂部分

轮毂为与车体连接的部件，主要包含：

偏距：轮辋中心面到轮辐安装面的距离，存在正偏距与负偏距两种形式。

轮辐：与车轴车轮实现安装连接，并对轮辋起到支撑作用的车轮结构部分。

四、轮毂制造全流程

4.1 备料工序

根据产品要求准备相应铝合金原料，采用油炉或电炉进行熔化处理。添加Al-Sr等变质剂进行变质处理，利用Al-Ti-B进行晶粒细化处理。通过光谱分析检测铝液成分，采用氩气或氮气对铝液进行除气处理，确保材料质量。

4.2 毛坯制造

采用相应工艺方法制造汽车轮毂毛坯，随后通过X射线探伤设备对毛坯进行内部质量检测。常用工艺包括：重力铸造、低压铸造、挤压铸造、铸造旋压、常规锻造、铸造锻造法、半固态模锻工艺、锻造旋压等。

4.3 热处理工艺

在528-535℃温度条件下进行6.5小时的固溶处理，从固溶炉取出后20秒内，在70℃水溶液中完成淬火工序。随后在155-170℃温度条件下进行5小时的人工时效处理。通过检测抗拉强度、延伸率、硬度及组织状态，验证热处理效果。

4.4 机加工工序

机加工遵循先粗后精、先面后孔的基本原则，加工顺序按照由内到外、由粗到精、由近到远的原则安排。详细加工流程为：毛坯→孔加工粗加工→孔半精加工→孔精加工→外圆面加工→外圆面半精加工→阶梯面粗加工→阶梯面半精加工→内圆加工→退刀面加工→不规则孔加工→型孔加工→气门孔加工→去毛刺→零件最终热处理→清洗→终检。

重点控制工序包括：中心孔直径、PCD位置度、端跳动、动平衡等关键参数。

4.5 喷涂工艺

首先进行预处理，工艺包括二次除油、一次冲洗、一次脱脂、一次冲洗、镀铬、两次去水冲洗。在120℃条件下进行15分钟烘干，人工喷涂厚度约60μm的静电粉末，在220℃条件下进行25分钟固化。随后喷涂液体亮漆，再次在220℃条件下进行25分钟固化。

4.6 检验包装

进行尺寸、盐雾、耐候、碎石冲击、漆膜厚度、十字划格、力学性能、冲击、弯曲疲劳、径向疲劳等多项性能测试。检测轮毂表面质量是否符合客户要求，确认各种附件准备齐全后，对产品进行包装。
