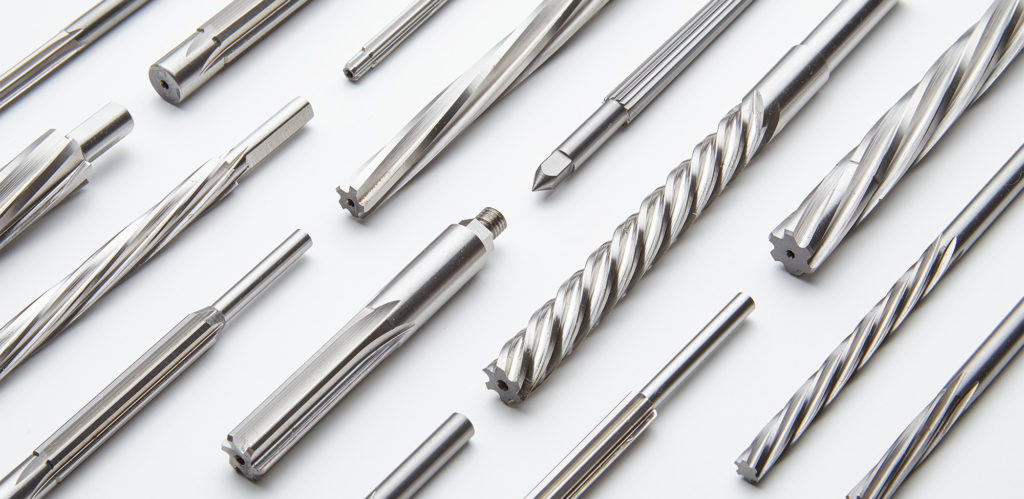

铰刀是工程师和机械师必备的重要加工工具，主要用于扩大孔径并提高钻孔精度，在严格公差范围内获得光滑孔壁，提升孔加工表面的精确光洁度。

一、铰刀的基本定义与功能

铰刀是一种旋转切削刀具，专门用于扩大已有预钻孔并提高其加工精度。直接钻孔通常会在孔表面留下不规则平面、错位等缺陷，而铰刀通过一系列切削刃（通常为螺旋形，也有直槽形）消除这些缺陷，形成光滑、精确、尺寸正确的孔，通常可达到 H7 公差等级。

铰刀在精度要求严苛的应用中至关重要，常见于航空航天、汽车制造、医疗设备以及需要精确定位的紧固件和夹具等行业。

铰刀的典型应用包括：将钻孔扩大至特定尺寸、为孔去毛刺、为螺纹切削准备底孔。

二、铰刀的主要类型与特点

1. 机用铰刀

机用铰刀又称卡盘铰刀，是通用型切削刀具，有多种尺寸和材质可选，包括高速钢（HSS）、硬质合金、含钴高速钢（HSSE），材料选择取决于具体应用场景。

机用铰刀通常配备直柄或莫氏锥柄：直柄铰刀可装夹在夹头卡盘、钻卡盘或液压卡盘中；莫氏锥柄铰刀则装夹在莫氏锥度卡盘或车床尾架中。

2. 手用铰刀

手用铰刀通过手动操作，主要用于轻型扩孔作业，如对已加工孔进行光整加工或修复磨损损坏的孔。对于机铰无法伸入的小孔，也通常采用手用铰刀。由于硬质合金不适合手工操作，手用铰刀一般只有高速钢材质。

手用铰刀价格低廉、使用简便，但加工速度远低于机用铰刀，操作不当可能损坏孔。手用铰刀柄部顶端为方形设计，可配合丝锥扳手使用。

3. 锥形铰刀

锥形铰刀专门用于相同锥度定位销孔的铰削加工，主要用于提高孔的加工精度、降低表面粗糙度，属于孔的精加工和半精加工刀具，加工余量通常很小。

锥形铰刀配备与锥度匹配的锥形柄，确保精确贴合孔型，切削刃保证孔壁光滑无毛刺。锥形销铰刀通常采用高速钢或硬质合金制造。

4. 可调节铰刀

可调节铰刀能够调整至不同尺寸，通用性强，适用于多种铰孔作业。通常采用高速钢或硬质合金制造。

可调节铰刀通过松开和拧紧不同螺母来调节尺寸，可扩展至所需直径。主要用于轻型扩孔，刃口磨损后可微调尺寸恢复使用，而普通铰刀磨损后即报废。

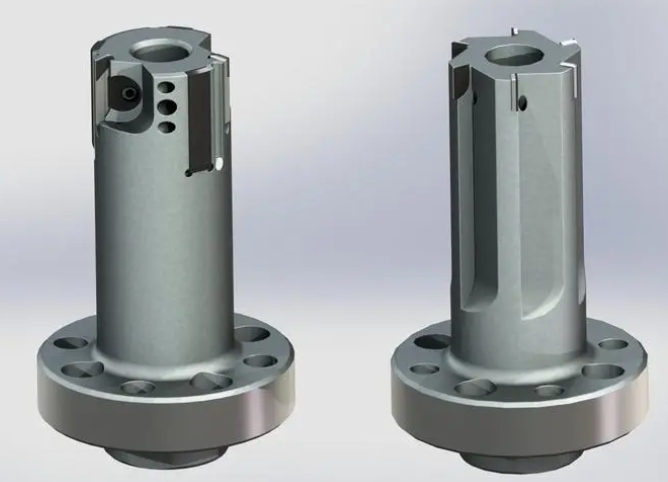

5. 模块化铰刀

模块化铰刀采用独立切削头设计，可加工不同尺寸的孔，精度高于可调节铰刀，但成本也相应较高。通常采用高速钢或硬质合金制造。

模块化铰刀配备带精确锥度的螺纹柄，可精确定位在模块化适配器上，可根据尺寸和加工材料轻松更换切削头。模块化设计有效应对刀具成本上涨压力，提供高度灵活性并减少刀具更换频率。

三、铰刀基材选择对比

铰刀通常采用高速钢或硬质合金制造，两种材料各有特点，适用于不同应用场景。

1. 硬质合金

硬质合金由碳化钨和钴制成，硬度极高，能承受高温和磨损。硬质合金铰刀适用于钢、不锈钢、高温合金和铸铁等较硬材料的铰削，在合适切削条件下可实现更高进给速度和更长刀具寿命。

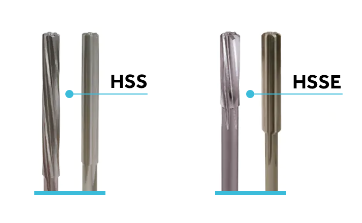

2. 高速钢

高速钢由钨、铬、钒制成，价格低于硬质合金但同样坚固耐用。高速钢铰刀是通用铰孔和软钢、铝、黄铜等较软材料加工的理想选择。

基材选择原则

需要承受高温和高磨损时，优先选择硬质合金铰刀

预算有限或加工较软材料时，高速钢铰刀具有成本优势

四、铰刀几何形状设计

1. 左旋式铰刀

专为通孔设计，螺旋槽有助于将切屑从孔中推出，防止出屑槽与工件干涉，能很好地应对交叉孔或键槽等断续切削工况。

2. 右旋式铰刀

用于加工盲孔，出屑槽将切屑从预钻孔中抽出，防止切屑堵塞盲孔底部造成刀具损坏，在交叉孔或键槽工况中同样有效。

3. 直槽式铰刀

最常见的铰刀类型，适用于通用扩孔作业，在盲孔和通孔中均有良好表现。

几何形状选型指南

直槽铰刀：有效将切屑向上推出，避免切屑堆积，适合通孔或孔深 / 直径比较小的盲孔，尤其适合铝合金等有色金属加工

螺旋槽铰刀：切屑沿螺旋槽顺利排出，适合加工孔深较大的盲孔，常用于有色金属、不锈钢及铸铁等较软材料

盲孔加工：优先选择右旋式铰刀

通孔加工：优先选择左旋式铰刀

软材料加工：优先选择直槽式铰刀

五、选型总结

铰刀选型需综合考虑待加工材料、所需孔壁光洁度和公差要求、加工设备能力及具体应用场景：

追求高性能和高精度加工结果，且预算和设备条件允许时，优先考虑硬质合金铰刀

加工较软材料或手动铰孔时，高速钢铰刀具有明显成本优势

无机床设备时，采用手用铰刀进行手动铰孔作业
