与传统铜电极相比，石墨电极具备电极损耗低、加工效率高、机械加工性能优异、加工精度高、热变形小、重量轻、表面处理简便、耐高温、加工温度上限高、电极可粘接等诸多优势。

一、石墨加工的核心技术挑战

尽管石墨本身属于易切削材料，但用于 EDM（电火花加工）电极的石墨材料必须具备足够的强度，以避免操作和加工过程中发生破损。同时，电极的特殊形状（薄壁、小圆角、锐变过渡等）对石墨材料的晶粒尺寸和强度提出了更高要求，这导致石墨加工过程中工件容易崩碎、刀具容易产生磨损。

刀具磨损是石墨电极加工中最关键的技术问题。磨损量不仅直接影响刀具成本、加工工时和加工质量，还会影响 EDM 加工后工件的表面质量，是高速加工工艺优化的重要参数指标。

石墨加工中刀具的主要磨损区域集中在前刀面和后刀面。在前刀面上，刀具与破碎切削区的冲击接触产生冲击磨粒磨损，而切屑沿刀具表面滑动则产生滑动摩擦磨损。

二、石墨刀具的材料选择原则

刀具材料是决定切削性能的根本因素，对加工效率、加工质量、生产成本和刀具耐用度都有决定性影响。刀具材料硬度越高，耐磨性越好；但硬度越高，冲击韧性越低，材料脆性越大。

硬度与韧性的平衡是刀具材料设计需要解决的核心矛盾。针对石墨加工刀具：

采用普通 TiAlN 涂层的刀具，选材时应侧重韧性，选择钴含量相对较高的硬质合金

采用金刚石涂层的刀具，选材时应侧重硬度，选择钴含量相对较低的硬质合金

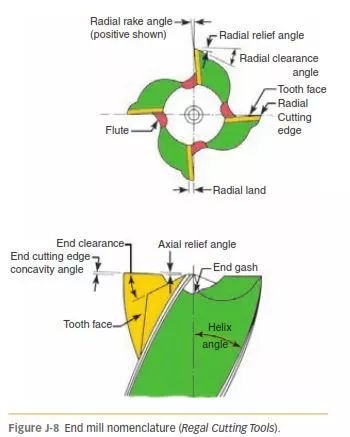

三、刀具几何角度的优化设计

石墨专用刀具选择合理的几何角度，有助于减小切削振动，从而避免石墨工件产生崩缺。

1. 前角选择

采用负前角加工石墨时，刀具刃口强度较好，耐冲击和摩擦性能优异。随着负前角绝对值减小，后刀面磨损面积总体呈减小趋势。采用正前角加工时，随着前角增大，刀具刃口强度被削弱，反而导致后刀面磨损加剧。

负前角加工时切削阻力大，切削振动增强；大正前角加工时刀具磨损严重，切削振动同样较大。

2. 后角选择

后角增大时，刀具刃口强度降低，后刀面磨损面积逐渐扩大。后角过大还会导致切削振动明显增强。

3. 螺旋角选择

螺旋角较小时，同一切削刃同时切入石墨工件的刃长较长，切削阻力和冲击力较大，刀具磨损、铣削力和切削振动都相应增大。螺旋角较大时，铣削合力方向偏离工件表面的程度增大，石墨材料崩碎造成的切削冲击加剧。

实际应用中，前角、后角及螺旋角的影响是综合作用的结果，选择时需要全面考量。

四、刀具涂层技术应用

金刚石涂层刀具具备硬度高、耐磨性好、摩擦系数低等显著优点。目前阶段，金刚石涂层是石墨加工刀具的最优选择，最能体现石墨刀具的优越性能。金刚石涂层硬质合金刀具综合了天然金刚石的硬度与硬质合金的强度和断裂韧性。

目前国内金刚石涂层技术仍处于起步阶段，且成本投入较大，短期内难以大规模普及。但可以通过优化普通刀具的几何角度、选材和涂层结构，在一定程度上满足石墨加工需求。

金刚石涂层刀具与普通涂层刀具的几何角度设计有本质区别：

金刚石涂层刀具可适当放大几何角度、加大容屑槽，不会降低刃口耐磨性

普通 TiAlN 涂层刀具则应适当减小几何角度，以提高耐磨性

五、刃口钝化技术的重要性

刀具刃口钝化技术虽尚未被广泛重视，但对刀具性能影响重大。经过钝化处理的刀具能有效提高刃口强度、延长使用寿命并增强切削稳定性。

刀具刃磨后会存在不同程度的微观缺口（微小崩刃与锯齿状），石墨高速切削对刀具性能和稳定性要求极高，特别是金刚石涂层刀具，涂层前必须进行刃口钝化，才能保证涂层结合力和使用寿命。

刃口钝化的必要性

刃磨后的刀具刃口存在 0.01-0.05mm 的微观缺口，严重时可达 0.1mm 以上，切削过程中极易扩展加速磨损

现代高速切削和自动化机床对刀具稳定性要求更高，涂层刀具涂层前必须钝化处理

刃口钝化可有效延长刀具寿命 200% 以上，显著降低刀具成本

六、切削加工条件优化

1. 切削方式选择

顺铣的切削振动明显小于逆铣。顺铣时刀具切入厚度从最大减至零，切入后不会出现弹刀现象，工艺系统刚性好；逆铣时刀具切入厚度从零增至最大，切入初期刃口遇到硬质点或切屑颗粒容易产生弹刀或颤振。

2. 粉尘控制

采用吹气、吸尘或浸渍电火花液加工，及时清理石墨粉尘，可减少刀具二次磨损，延长使用寿命，同时减少粉尘对机床丝杠和导轨的影响。
