做机加工的朋友都知道：车外圆容易，做内孔难。看似普通的圆孔加工，因为刀具受限、排屑不畅、散热条件差等问题，精度、光洁度和稳定性都更难把控。

01 基础粗加工：钻孔与扩孔

1.1 钻孔：实心材料开孔基础工序

钻孔是实心工件最基础的开孔方式，常规加工孔径大多在80mm以内。现场主要分为两种加工形式，产生的误差特点各不相同：

1. 钻头旋转、工件固定：钻头刚性一般、切削刃存在不对称情况，加工时容易出现偏斜，大概率会造成孔中心线弯曲偏移，但孔径尺寸相对稳定；

2. 工件旋转、钻头固定：孔的直线度较好、中心线不易偏斜，但钻头偏摆容易导致孔径尺寸出现偏差。

车间常用钻头包含麻花钻、中心钻、深孔钻等，其中麻花钻使用最普遍，可适配0.1mm-80mm区间孔径加工。

受自身结构限制，钻头的刚性、定心效果相对一般，所以钻孔精度整体偏低，常规精度在IT13～IT11之间，表面粗糙度Ra约12.5~50μm。不过钻孔切削余量、去除量大，加工效率高，比较适合螺栓孔、油孔、螺纹底孔等低精度孔的粗加工。精度要求高的孔，后续基本都需要搭配扩孔、铰孔、镗孔等工序精加工。

1.2 扩孔：预制孔的优化修整工序

扩孔是对已成型预制孔（钻孔、铸孔、锻孔）的二次加工，主要用来扩大孔径、修正孔型偏差、优化孔壁质量。既可作为精加工前的预处理工序，也可直接用于低精度孔的最终成型。

扩孔钻整体结构优于普通麻花钻，一般有3-8个切削齿、无横刃，钻芯更厚实，刀具刚性和导向性都更好，切削过程相对平稳。同时加工余量小、容屑槽浅，进一步提升了加工稳定性。

精度方面，扩孔加工等级多在IT11～IT10，表面粗糙度Ra可达6.3~12.5μm。现场加工大孔径（≥30mm）工件时，多数师傅会先用小钻头（取孔径0.5-0.7倍）预打孔，再进行扩孔，能有效提升孔的成型质量和加工效率。

除此之外，搭配专用锪钻，还可加工沉头座孔、平整工件端面，满足各类非标孔位的加工需求。

02 中小孔精加工：铰孔工艺

在中小尺寸高精度孔加工中，铰孔的性价比很高，相比精镗、内圆磨削，操作简单、效率稳定，批量生产中应用十分广泛。

2.1 铰刀的常见分类

常用铰刀主要分手用、机用两类：手用铰刀为直柄结构，工作段长度大、导向性好，分为整体式和可调式；机用铰刀包含带柄式、套式两种，适配机床自动化加工。搭配锥度铰刀，还可完成各类锥孔的精加工。

2.2 铰孔工艺要点与适用范围

铰孔余量对成品质量影响很大：余量偏大，会加重铰刀负荷，加速刀具磨损，难以做出光洁孔壁；余量偏小，无法去除上道工序的刀痕，起不到精加工优化效果。行业常用参考余量：粗铰0.15~0.35mm，精铰0.05~0.15mm。

为减少积屑瘤产生、避免划伤孔壁，铰孔适合低速切削。高速钢刀具加工钢件、铸铁时，切削速度建议控制在8m/min以内；进给量随孔径增大适当调高，常规参考区间0.3~1mm/r。同时需匹配合适的切削液，做好冷却、润滑和排屑工作。

铰孔加工精度普遍可达IT9～IT7级，表面粗糙度Ra低至0.8~3.2μm，精度稳定、加工效率可观。但该工艺很难修正孔的轴线位置误差，同时不太适合阶梯孔、盲孔加工。现场高精度中小孔，大多采用钻—扩—铰的经典加工方案。

03 高适配高精度工艺：镗孔

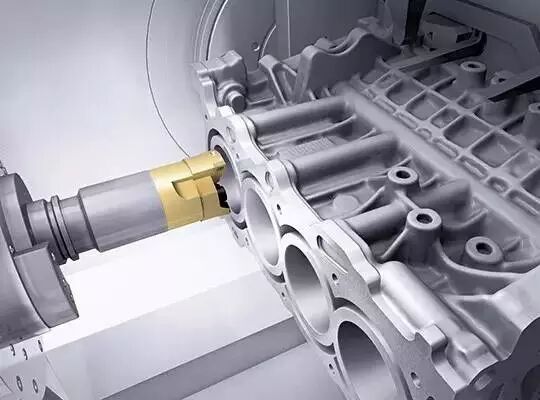

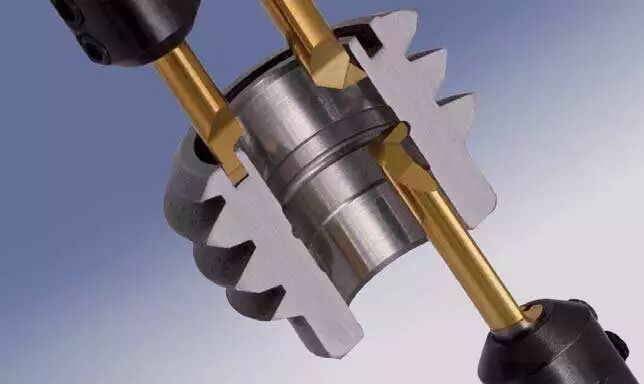

镗孔是对预制孔扩径、修形、修正位置精度的常用工艺，可在车床、镗床、铣床等多种设备上完成，适配绝大多数孔径和高精度孔系加工，通用性极强。

3.1 三种主流镗孔加工方式

1. 工件旋转、刀具进给：多见于车床加工，加工后孔轴线与工件回转轴线一致性好，适合对内外圆同轴度有要求的孔位加工；

2. 刀具旋转、工件进给：镗床主流加工方式，切削稳定、成品精度均匀，适配多数常规镗孔工况；

3. 刀具旋转+轴向进给：镗杆悬伸长度持续变化，容易产生受力变形，加工长孔易出现锥度、轴线弯曲问题，一般只用于短孔加工。

3.2 高精度金刚镗工艺

金刚镗属于超精镗加工工艺，采用小进给、小背吃刀量、高切削速度的加工方式，可实现超高加工精度，精度可达IT7～IT6级，表面粗糙度Ra可达0.05~0.4μm。

目前金刚镗刀具多采用硬质合金、CBN、人造金刚石材质，可加工有色金属、铸铁、钢件，常应用于发动机缸孔、活塞销孔、主轴箱孔等精密零部件的批量加工。需要注意的是，金刚石刀具更适合有色金属加工，加工钢铁材质易产生亲和作用，刀具损耗会明显加快。

3.3 镗孔工艺核心特点

镗孔最大的优势是不受定尺寸刀具限制，可通过多次走刀修正孔轴线偏斜、位置偏差，孔位综合精度高，是大孔径、高精度孔系加工的核心工艺。不足之处在于刀杆刚性有限，散热、排屑条件一般，加工效率略低于外圆车削。

04 精密孔光整加工：珩磨孔

珩磨是针对高精度孔的精细化光整工艺，依靠带油石磨条的珩磨头对孔壁微量磨削，可有效提升孔的尺寸精度、圆度和圆柱度，优化表面质感。

4.1 珩磨加工基本原理

加工时工件保持固定，珩磨头同步完成旋转与往复直线运动，磨条以恒定压力贴合孔壁，去除极薄的金属余量，切削轨迹形成均匀交叉网纹。为避免轨迹重复、保证打磨均匀，珩磨头转速与往复行程数一般配比为质数，同时全程加注足量切削液，用于降温、排屑。珩磨头与机床主轴多采用浮动连接，可降低机床主轴误差对加工精度的影响。

4.2 工艺特点与适用场景

珩磨加工精度可达IT7～IT6级，孔的圆度、圆柱度误差控制效果优异，表面粗糙度Ra低至0.2~0.25μm，工件表层变质层极薄，成品综合质量高。同时磨削接触面积大、加工效率较好，适合批量生产。

该工艺常用于发动机缸孔、液压精密深孔加工，可适配长径比大于10的深孔工况。但不太适合高塑性有色金属工件，也无法加工带键槽、花键的异形孔。

05 大批量精加工：拉孔

拉孔是一款高效、高精度的孔精加工工艺，依托专用拉刀在拉床上完成加工，比较适合标准化通孔的大批量生产。

5.1 三种常用拉削加工方式

1. 分层式拉削：逐层有序切除工件加工余量，刀齿带有交错分屑槽，断屑效果好，适配常规精加工工况；

2. 分块式拉削：由多组交错刀齿分工切削单层金属，单齿切削量小，多用于粗加工，可有效缩短拉刀长度；

3. 综合式拉削：结合前两种工艺优势，粗切段采用分块式、精切段采用分层式，兼顾加工效率与成品表面质量，是现场主流的拉削方式。

5.2 拉孔工艺优缺点与应用范围

拉刀为多刃复合刀具，单次进给行程即可完成粗加工、精加工、光整加工整套工序，生产效率突出。加工精度稳定在IT9～IT7级，表面粗糙度Ra可达1.6~6.3μm，除圆孔外，还可加工花键孔、成形孔等特殊孔型。

工艺短板也比较明显：拉刀结构复杂、制作成本高，属于定尺寸刀具，不适合大孔径加工；且加工以孔自身定位，很难保证孔与工件其他结构的位置精度。

现场多用于大批量生产，适配孔径10-80mm、孔深不超过5倍孔径的中小通孔零件。

06 非标异形孔加工：铣孔

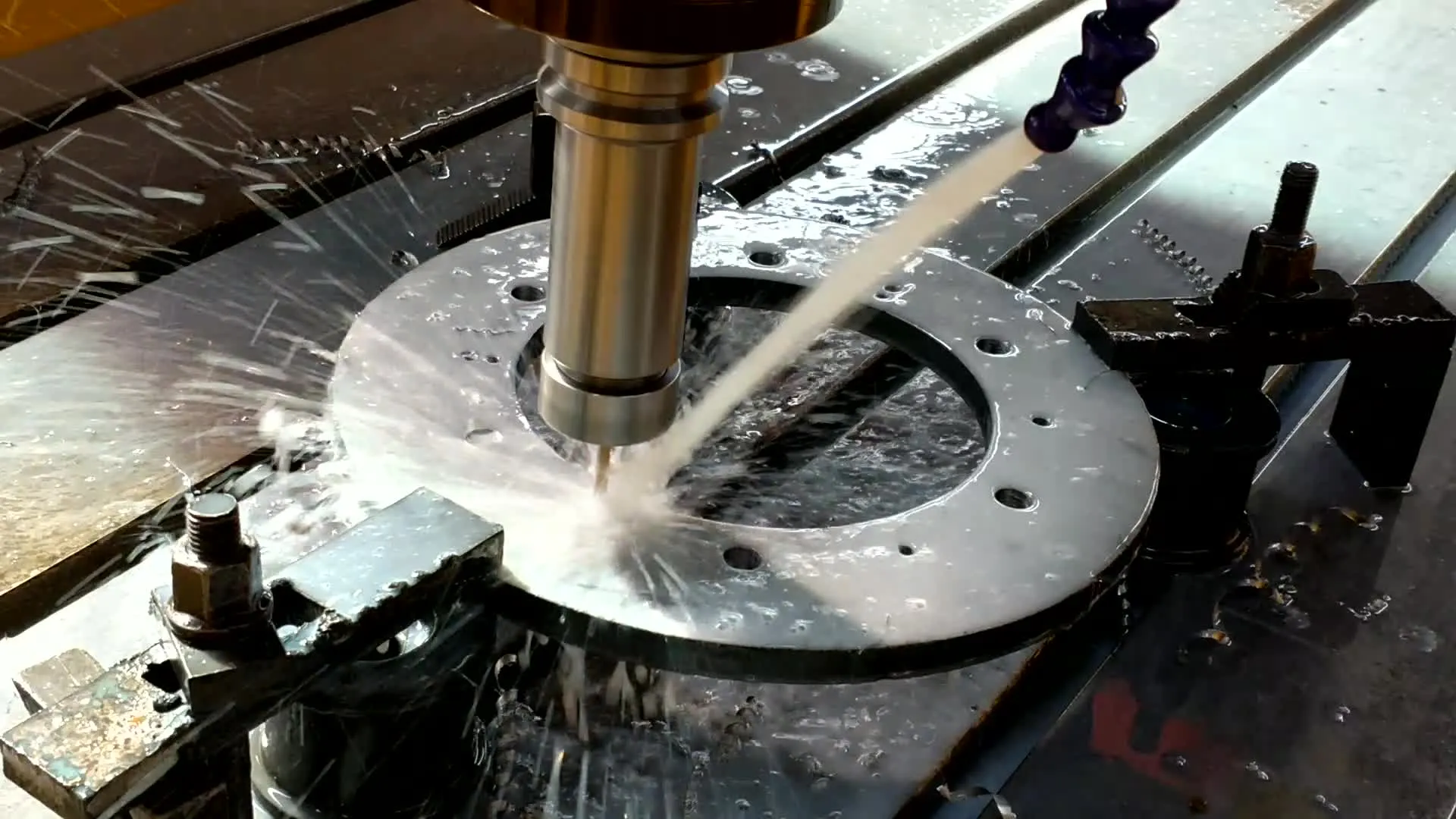

铣孔是数控加工中通用性极强的开孔方式，利用立铣刀、键槽铣刀等刀具，通过数控插补轨迹走刀完成开孔，很好弥补了传统定尺寸钻孔工艺的局限性。

6.1 铣孔工艺核心特点

铣孔无需定制专用刀具，依靠程序轨迹即可灵活加工圆孔、方孔、椭圆孔、槽型孔等各类异形结构。孔径尺寸可通过程序微调，可控性和灵活性远优于钻孔、铰孔等固定尺寸加工工艺。

相比钻孔，铣孔刀具刚性更好、加工不易偏斜，孔壁垂直度和直线度表现更佳，可轻松加工台阶孔、盲孔、阶梯孔等复杂孔型，是单件、小批量非标孔加工的优选工艺。

6.2 精度表现与适用场景

常规数控铣孔精度可达IT10～IT8级，表面粗糙度Ra可达1.6~6.3μm，搭配精修走刀后，可满足大部分中高精度非标孔的加工需求。

主要适用场景：单件小批量非标孔、大孔径开孔、异形结构孔、阶梯孔加工以及孔型修正。相对不足的是加工效率不如钻孔、拉孔，不太适合标准化小孔的大批量量产。

07 特种加工工艺：电火花穿孔

电火花穿孔属于非接触式特种加工工艺，和传统切削加工原理完全不同，依靠电极与工件间高频脉冲放电产生高温，电蚀去除金属材料，多用于难加工材料、细微孔、异形孔的开孔作业。

7.1 加工基本原理

在绝缘工作液环境中，金属电极与工件之间产生脉冲电火花，瞬时高温让工件局部金属熔化、气化、剥离，逐步蚀出通孔或盲孔。整个过程无机械切削力，刀具与工件不存在硬性挤压、摩擦接触。

7.2 工艺优势与局限性

电火花穿孔最大的特点是基本不受工件材料硬度限制，可稳定加工淬火钢、硬质合金、钛合金、模具钢等高硬度难切削材料。同时适合加工0.1mm级细微深孔、各类不规则异形孔，不会出现传统加工的顶刀、崩刃、孔偏斜等问题。

工艺存在一定局限：整体加工效率偏低，不适合常规孔的大批量生产；加工后孔壁会形成一层极薄的电蚀变质层，表面光洁度一般，大多用于开孔粗加工，很少直接作为超高精度光洁孔的最终工序。

7.3 常用加工场景

广泛用于模具顶针孔、细微喷嘴孔、硬质合金孔、淬火件孔的加工，是高硬度材料、微小深孔、异形通孔加工的常用特种工艺。

08 工艺选型总结

实际生产中，孔加工工艺可根据孔径大小、精度要求、工件材质、生产批量灵活选择：

低精度普通开孔优先用钻孔；中等精度孔预处理选扩孔；中小孔高精度精加工用铰孔；大孔径、高位置精度孔优选镗孔；超精密孔光整加工靠珩磨；大批量标准通孔适合拉孔；非标异形、阶梯孔选用铣孔；高硬度材料、微小深孔、异形孔采用电火花穿孔。

八种工艺各有优劣、相互补充，基本覆盖了常规、精密、异形、高硬度材质的全场景孔加工需求，一线师傅可根据现场工况自由搭配组合。
