在数控切削加工现场，高速切削、干切削、硬切削以及各类难加工材料的加工工况，对刀具综合性能要求较高。陶瓷刀具整体性能表现优异，适配多种高端精密加工工艺，是目前机械制造领域极具应用前景的刀具材料，也是数控精加工中常用的选型方案。

结合现场数控刀具选型经验，本文系统整理陶瓷刀具的核心性能优势与主流分类方式，方便加工技术人员结合工况合理选刀，提升加工效率与工件成品质量。

一、陶瓷刀具的五大核心性能特点

对比传统硬质合金、高速钢刀具，陶瓷刀具综合性能优势明显，能够适配多数高精度、中高负荷的数控加工场景，其核心性能特点主要分为以下五项：

1. 硬度出众，耐磨性能优异

陶瓷刀具硬度可达93~95HRA，虽然硬度略低于PCD、PCBN刀具，但普遍优于硬质合金与高速钢刀具。实际加工中，其切削速度相较硬质合金刀具可提升2~10倍，刀具使用寿命也更可观，能够有效减少机床换刀次数，提升加工连续性。

凭借出色的硬度与耐磨性，陶瓷刀具可加工不少传统刀具难以应对的高硬度工件材料，能够实现以车代磨的加工效果，在高速切削、硬切削工艺中应用十分广泛。

2. 耐高温性强，适配干切削工艺

陶瓷刀具高温力学性能表现良好，可在1200℃以上高温工况下稳定完成切削作业。实测数据显示，800℃环境下其硬度可达87HRA，1200℃时仍能保持80HRA的硬度，高温下性能衰减相对缓慢。

其中氧化铝基陶瓷刀具抗氧化性能表现突出，即便切削刃处于高温赤热状态，也可持续作业，大多情况下无需搭配切削液使用，比较适配绿色干切削加工场景。

3. 化学稳定性优良，抗粘接磨损

陶瓷刀具材料化学性质相对稳定，不易与各类金属工件产生粘接反应，同时具备不错的耐腐蚀性，可有效降低刀具粘接磨损的概率，有助于延长刀具使用寿命，保障加工过程的稳定性。

4. 摩擦系数低，切削负荷更小

陶瓷刀具与金属材料亲和力较小，表面摩擦系数偏低，在切削过程中能够有效减小切削阻力，减少切削热产生，对保护刀具、改善工件表面加工质量有一定帮助。

5. 原材料储量丰富，性价比优势显著

传统硬质合金刀具依赖钨、钴等稀缺贵金属原料，资源有限且成本偏高。而陶瓷刀具主要原料为氧化铝、氧化硅、各类碳化物等常见矿产材料，储量充足、采购成本更低，能够减少战略性贵重金属的消耗，具备良好的推广应用价值。

综合应用场景：结合上述性能特点，陶瓷刀具多用于钢材、铸铁、有色金属的半精加工与精加工，适合无冲击、无振动工况下的难加工材料、大型高精度工件切削加工。

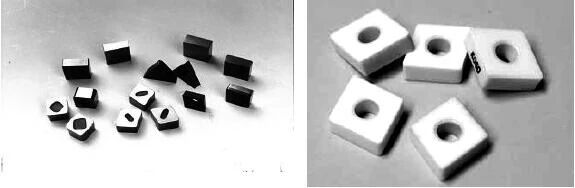

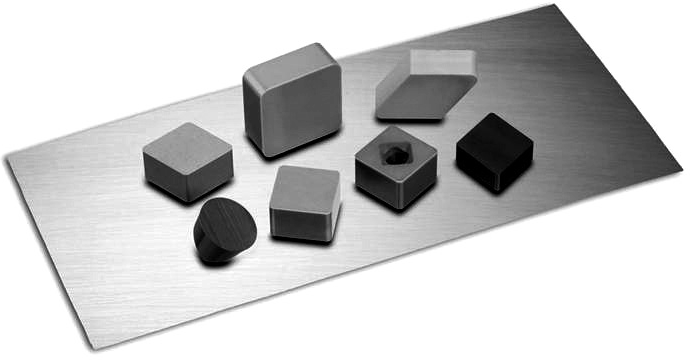

二、陶瓷刀具主流品类详细分类

目前国内机加工领域常用的陶瓷刀具多为复相陶瓷材质，主流可分为氧化铝系、氮化硅系、复合氮化硅-氧化铝系三大类别，不同品类的性能特点和适用工况各有侧重，具体分类介绍如下：

1. 氧化铝系陶瓷刀具

该类刀具以氧化铝（Al₂O₃）为主要基体，是研发成熟、现场应用范围最广的陶瓷刀具品类，包含纯氧化铝陶瓷、复合氧化铝陶瓷等多种细分型号，整体硬度和热硬性表现较好。

纯氧化铝陶瓷属于早期陶瓷刀具材料，外观多为白色，以高纯度氧化铝为主要原料，搭配少量氧化物添加剂烧结制成。随着工艺升级，其晶粒尺寸已细化至1~2μm，强度和硬度较以往有明显提升，比较适合硬脆金属、大型高精度工件的高速切削；但在断续切削，以及镁、铝、钛等合金材料加工中表现一般，容易出现刀具磨损、崩刃等问题。

主流细分改性型号：

（1）Al₂O₃-TiC陶瓷刀具：在氧化铝基体中添加15%~30%碳化钛，可有效提升刀具抗弯强度、断裂韧性与抗冲击性能，硬度也有所优化，是现场通用性较强、性价比不错的复合陶瓷刀具。

（2）Al₂O₃-ZrO₂陶瓷刀具：添加氧化锆作为增韧弥散相，少量氧化锆即可改善刀具断裂韧性。实践来看，氧化锆占比20%左右时，刀具强度、韧性与耐磨性能可达到较好的平衡状态。

（3）Al₂O₃-SiC晶须增强陶瓷刀具：属于新型复合刀具材料，在氧化铝基体中添加15%~40%碳化硅晶须，可将刀具导热系数提升约40%，有效降低切削温度，同时强化刀具强度与韧性，适配多数高负荷精密切削工况。

2. 氮化硅系陶瓷刀具

以氮化硅（Si₃N₄）为基体，搭配氧化镁等添加剂经高温热压烧结而成，依托独特的共价键结构与长柱状晶粒，综合力学性能良好。其硬度可达91~93HRA，抗弯强度0.7~0.85GPa，耐热温度可达1300~1400℃。

该类刀具热膨胀系数小，抗机械冲击、抗热冲击性能良好，同时具备一定自润滑性，摩擦系数低、不易产生积屑瘤，加工表面质量较好。多用于铸铁、高温合金的粗精加工与高速重切削，常见于汽车发动机缸体、硅铝合金等工件加工，刀具寿命通常比硬质合金刀具高出数倍至十余倍。

3. 复合氮化硅-氧化铝系陶瓷刀具（赛隆Sialon陶瓷）

为改善单一陶瓷刀具的性能短板，行业研发出赛隆（Sialon）复相陶瓷刀具，由氮化铝、氧化铝、氮化硅混合烧结制成，添加氧化钇可进一步优化材料致密性，提升整体性能。

该刀具的突出优势是强度高、韧性好，比较适合铸铁、镍基合金的高速粗加工。但该材质存在一定局限性：与钢材的溶解磨损速度相对更快，容易产生月牙洼磨损，一般不推荐用于各类钢材的切削加工。

三、各类陶瓷刀具性能总结

整体来看，氧化铝系陶瓷刀具胜在高硬度、高耐热性，更适配硬钢、铸铁精加工工况；氮化硅系刀具抗冲击、耐磨性好，适合重切削与高温合金加工；赛隆复合陶瓷刀具韧性表现优异，多用于铸铁、镍基合金粗加工。加工人员可结合工件材质、切削工艺按需选型。
