在金属切削加工领域，麻花钻作为最常用的刀具之一，其结构和性能直接影响加工效率与质量。本文将深入剖析麻花钻的相关术语及其内涵，结合标准规范与实际应用，为读者呈现一份全面、系统的麻花钻技术指南。

一、麻花钻的基础概念与标准体系

麻花钻（twist drill）是一种由螺旋面构成的钻头，其钻体部分因形状类似麻花而得名。作为一种旋转切削刀具，麻花钻通过旋转和轴向进给运动，在工件上加工出圆柱形孔。其标准体系涵盖了机械加工工艺装备基本术语（GB/T 1008），以及针对锥柄麻花钻、直柄麻花钻、扩孔钻和阶梯麻花钻等不同类型的麻花钻的详细规范（GB/T 1438 系列、GB/T 4256、GB/T 6135 系列、GB/T 6138 系列）。

二、麻花钻的结构参数详解

麻花钻的结构复杂而精巧，各部分参数的合理设计是确保其高效切削的关键。

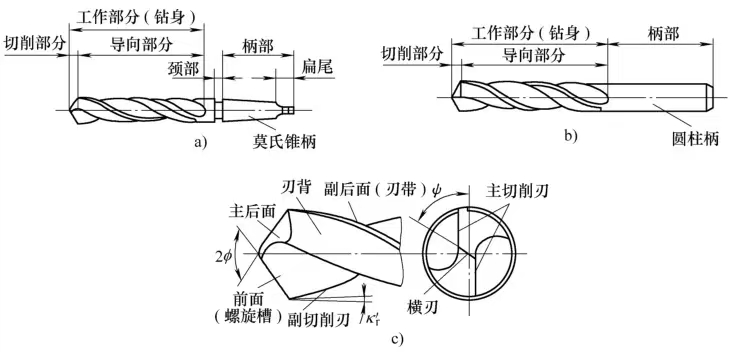

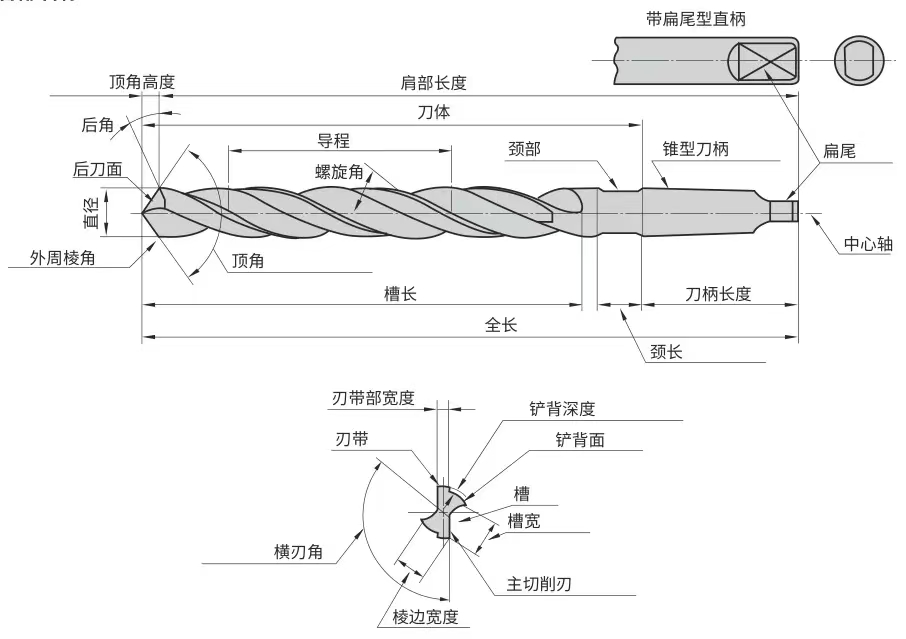

（一）钻头的基本组成部分

1. 柄（shank）：钻头用于夹固和传动的部分。锥柄（taper shank）通常为莫氏锥柄，适用于高精度和重载切削；直柄（parallel shank）则多用于中小型钻头，其尾部可能带有榫形扁尾（tenon），用于增强传动稳定性。
2. 钻体（body）：从柄部延伸至横刃的部分，承载着切削过程中的主要功能结构。
3. 容屑槽（flute）：钻体上螺旋形的沟槽，使切屑顺利排出，并为切削液进入切削区提供通道。容屑槽与后面（flank）的交线形成主切削刃（major cutting edge），是切削材料的主要作用部位。
4. 刃瓣（fluted land）：螺旋形的刃带（land）与刃背（heel）共同构成刃瓣，其中刃带宽度（width of land）和刃瓣宽度（width of fluted land）对切削性能有重要影响。
5. 钻芯（web）：位于两容屑槽底间的钻头中心部分，其厚度（web thickness）和增量（web taper）关系到钻头的强度与刚性。
6. 总长（overall length） 和 槽长（flute length）：分别决定了钻头的加工范围和切削部分的有效长度。

（二）切削部分的关键要素

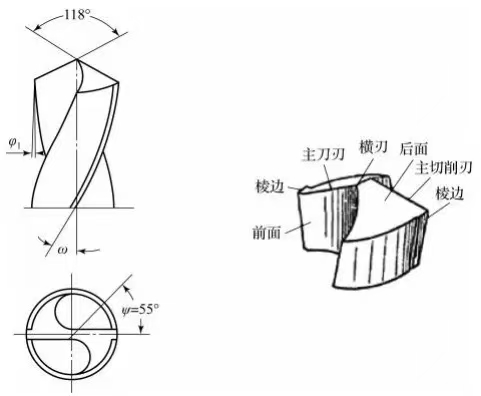

1. 钻尖（point / cutting part）：包括主切削刃（major cutting edge）、横刃（chisel edge）、前面（face）和后面（flank）。主切削刃承担主要切削任务，横刃则在切入工件时起导向和辅助切削作用；前面与后面的几何形状和角度设计直接影响切削力、切削热和表面质量。
2. 外转角（outer corner） 和 横刃转角（chisel edge corner）：外转角是主切削刃与刃带导向刃的交点，横刃转角则是主切削刃与横刃的交点，这些转角的形状和角度对切削性能和刀具寿命有显著影响。
3. 横刃长度（chisel edge length） 和 主切削刃长度（major cutting edge length）：横刃长度决定了横刃与工件接触的范围，主切削刃长度则影响切削效率和加工精度。

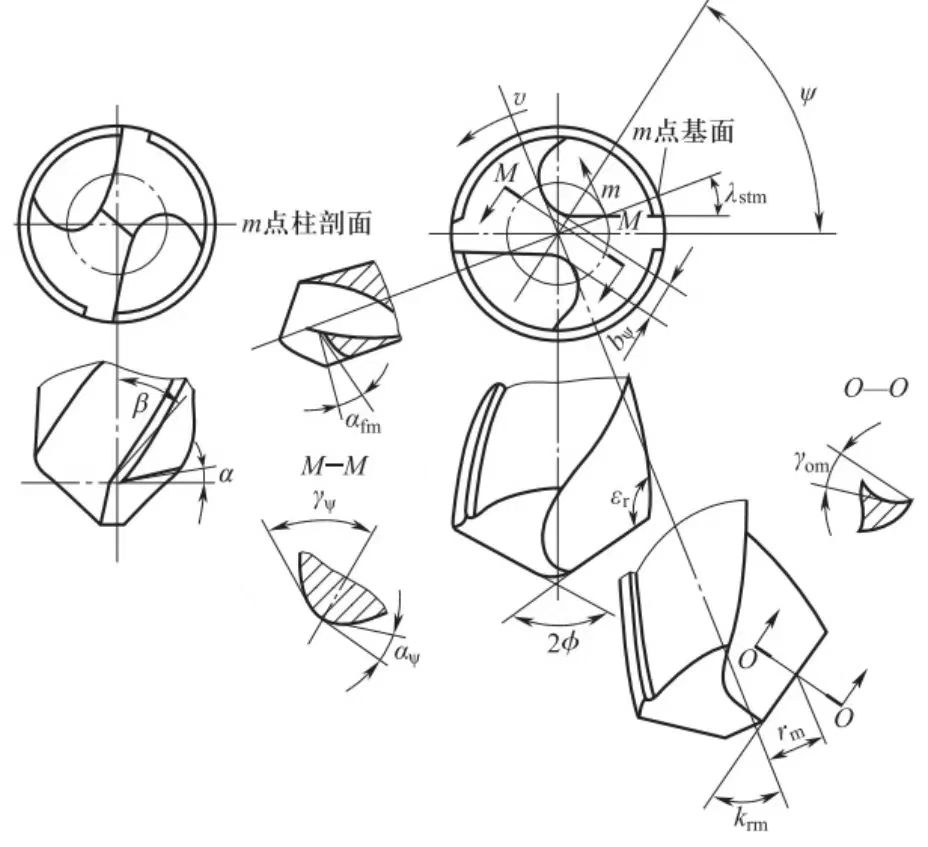

（三）几何角度与尺寸参数

1. 螺旋角（helix angle）：刃带导向刃上某点切线与包含该点及轴线组成的平面间的夹角，通常在  至  之间，影响切削性能、排屑能力和钻头刚性。
2. 顶角（point angle）：主切削刃与轴线夹角的两倍，一般为 、 或 ，顶角大小会影响钻尖强度和切削分力。
3. 横刃角（chisel edge angle）：从外转角到横刃转角组成的直线与横刃的夹角，通常在  至  之间，其补角称为横刃斜角（chisel edge rake angle），对横刃的切削性能有直接影响。
4. 钻头直径（drill diameter） 和 刃背直径（body clearance diameter）：钻头直径是衡量钻头规格的基本尺寸参数，刃背直径则与径向间隙和切削稳定性相关。
5. 倒锥度（back taper） 和 钻芯增量（web taper）：倒锥度表示从外转角向柄部直径的减小趋势，钻芯增量反映钻芯厚度沿轴线的变化，两者均对钻头的导向性和加工精度有重要作用。

三、麻花钻的类型与应用

（一）直柄麻花钻与锥柄麻花钻

直柄麻花钻（parallel shank twist drill）柄部为圆柱形，适用于中小型钻孔加工，具有通用性强、装夹方便的特点。根据长度和直径的不同，可分为粗直柄小麻花钻、短系列、通用系列、长系列和超长系列（GB/T 6135.1～6135.5）。锥柄麻花钻（Morse taper shank twist drill）柄部为莫氏锥柄，能承受较大扭矩和轴向力，适用于重型切削和高精度孔加工，包括通用系列、长系列、加长系列和超长系列（GB/T 1438.1～1438.4）。

（二）扩孔钻

扩孔钻（core drill）是一种用于扩大已有孔径的加工刀具，其钻尖中心无切削刃，前端成斜角的切削部分（切削锥 bevel）在加工时对已钻孔进行修整和扩大。根据柄部类型，可分为直柄扩孔钻（core drill with parallel shank）和莫氏锥柄扩孔钻（core drill with Morse taper shank）（GB/T 4256）。

（三）阶梯麻花钻

阶梯麻花钻（subland twist drill）切削部分具有不同直径，可用于加工阶梯孔。直柄阶梯麻花钻（subland twist drill with parallel shank）和莫氏锥柄阶梯麻花钻（subland twist drill with Morse taper shank）分别对应不同的柄部标准（GB/T 6138.1、GB/T 6138.2），其小头直径（subland diameter）可根据加工需求选择。

（四）硬质合金麻花钻

硬质合金麻花钻（carbide-tipped twist drill）通过在切削部分镶焊硬质合金刀片，显著提高了刀具的硬度、耐磨性和抗冲击性能，适用于加工硬度较高或难加工材料。它同样分为直柄和锥柄两种类型。

四、麻花钻的切削原理与性能优化

（一）切削过程分析

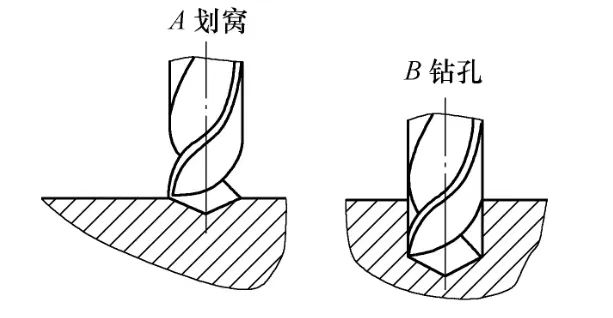

在切削过程中，麻花钻的主切削刃在旋转和进给运动的共同作用下，从工件表面逐步切下金属层。横刃主要在切入瞬间起导向和辅助切削作用。容屑槽不断排出切削产生的金属屑，并将切削液引导至切削区，以降低切削温度、减少摩擦和提高表面质量。

（二）影响切削性能的因素

1. 几何参数优化：合理的顶角、螺旋角、横刃角和刃倾角等几何角度设计，能够平衡切削力、切削热和刀具强度，提高切削效率和加工精度。
2. 材料与涂层选择：刀具材料的硬度、耐磨性和韧性对切削性能至关重要。高速钢（HSS）和硬质合金（carbide）是常见的麻花钻材料。此外，涂层技术如TiN、TiAlN、TiCN等能够进一步提升刀具的表面硬度和抗磨损性能，延长刀具寿命。
3. 切削参数匹配：根据工件材料、刀具规格和加工要求，合理选择切削速度、进给量和切削深度等切削参数，是实现高效切削和保证加工质量的关键。例如，加工高强度合金时，应适当降低切削速度并增加进给量，以减小切削力和热影响。

（三）常见问题与解决方法

1. 钻孔偏斜：可能由钻头装夹不正、工件表面不平或钻头本身精度不足引起。解决方法包括确保装夹精度、对工件进行预加工以及选用高质量钻头。
2. 切削力过大：可能是由于顶角过小、螺旋角选择不当或切削参数不合理导致。通过优化几何角度和调整切削参数可以有效降低切削力。
3. 刀具磨损过快：与工件材料硬度、切削速度、刀具材料和涂层性能等因素有关。合理选择刀具材料和涂层，并控制切削速度，可以减缓刀具磨损。

五、结语

麻花钻作为金属切削加工领域的核心刀具，其结构参数、几何设计和材料特性等多方面因素共同决定了切削性能和加工质量。通过对相关术语的深入理解和对切削原理的把握，结合实际加工需求进行合理选型和参数优化，能够充分发挥麻花钻的效能，提高生产效率和产品质量。在未来的技术发展中，随着新材料、新涂层和先进制造工艺的不断涌现，麻花钻的性能将得到进一步提升，为金属切削加工行业带来更多的创新与突破。
