CVD涂层的原理、优缺点及行业应用价值
CVD化学气相沉积是机械加工、精密元件常用的涂层工艺,依靠气体化学反应成膜,可适配复杂基材、涂层综合品质优良,同时存在高温作业、原料及副产物有一定安全风险等工艺短板。

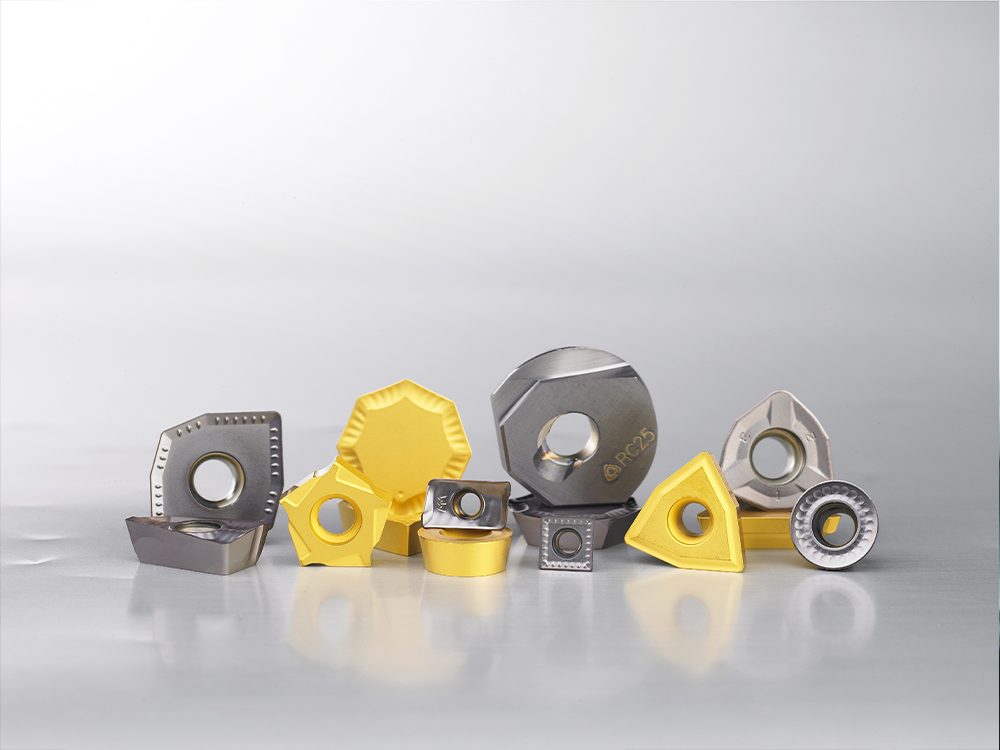

在工业精密加工、半导体、珠宝制造等行业中,工件表面涂层工艺,会直接影响刀具、精密配件的耐磨性、耐腐蚀性和使用寿命。目前工业主流的基材镀膜方式,主要分为PVD物理气相沉积与CVD化学气相沉积两大类。

其中CVD工艺适用场景丰富,能够制作致密性较好、品质稳定的防护涂层。本文结合机械加工行业实际场景,细致拆解CVD涂层技术的成型原理、作业流程、工艺优缺点以及适用场景。

一、什么是CVD化学气相沉积技术?

CVD化学气相沉积,是目前工业中应用十分普遍的薄膜涂层加工工艺。其加工原理为在密闭反应腔体内,对基材进行加热,让多种挥发性气态前驱体发生化学反应,进而在工件表面沉积形成致密、均匀的防护薄膜。

工艺作业过程中,通常会搭配氩气、氦气等惰性气体。这类气体不会参与化学反应,主要作用是稀释反应气体、隔绝空气,避免基材与前驱体发生氧化等无效副反应,同时稳定地将气态原料输送至反应腔体,保障镀膜作业稳定进行。

以氧化铝合成工艺为例,行业内可利用三氯化铝、氧气作为反应原料,搭配氩气完成合成。氩气全程不参与化合反应,仅作为传输与稀释介质,辅助完成氧化铝涂层沉积。

市面上包含等离子辅助CVD、常压CVD等多种细分工艺,虽然作业环境、设备参数存在差异,但想要完成高质量镀膜,都离不开三大核心条件:

1、挥发性前驱体

CVD镀膜所用原料需要具备挥发性。该工艺依靠气态分子化学反应生成固体涂层,和PVD物理气相沉积存在明显区别。PVD工艺是将固态原料轰击为原子颗粒完成镀膜,而CVD以气态原料反应成膜为主,这也是两种工艺最主要的差异点。

2、密闭真空腔

真空低压的腔体环境,能够隔绝外界杂质,减少多余副反应的产生。同时可以辅助调控沉积速率,让工件表面涂层厚度更加均匀,有效提升镀膜成品的稳定性与合格率。

3、高温反应环境

高温是保障CVD化学反应顺利进行的重要条件。不同前驱体原料的适配温度不同,例如硅烷适配温度区间为300-500℃TEOS适配温度可达650-750℃。高温可以加快气体分子运动与碰撞,提升反应效率,助力涂层稳定成型。

凭借低孔隙率、高致密性的特点,CVD涂层在多个工业领域应用广泛,可帮助电子元器件抵御水汽、高温、腐蚀等损耗,也是半导体高端薄膜、导电配件加工的常用工艺,同时可用于人工钻石合成,工业适配性较强。

二、CVD涂层完整作业流程

CVD化学镀膜工艺流程标准化程度高,行业通用性强,整体作业逻辑简单,主要分为四大加工环节:

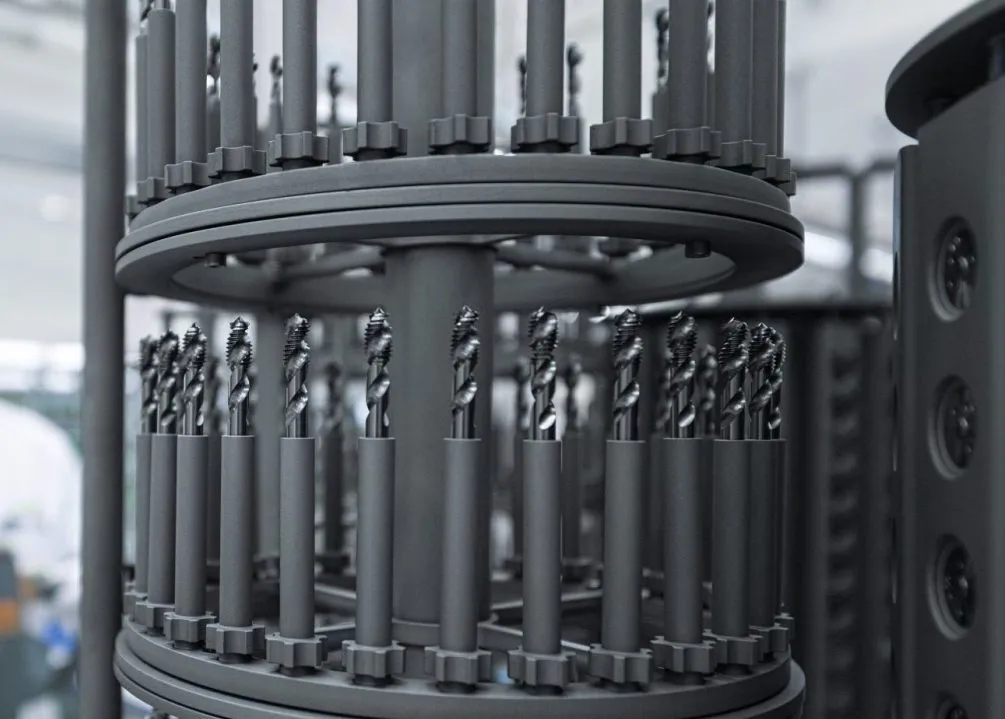

1基材放置:将待镀膜的工件放入密闭反应腔体,完成设备密封后,向腔体内部输送挥发性前驱体与惰性气体的混合原料。

2环境调控:通过管式炉电阻加热、激光加热、等离子加热等多种方式对基材升温,同时降低腔体内气压,为气体化学反应创造适配条件。

3薄膜沉积:腔体内混合气体发生分解、化合反应,在工件表面沉淀附着,形成均匀的防护薄膜。例如六氟化钨与氢气发生反应,能够在基材表面沉积钨涂层,同时生成氟化氢气态副产物。

4尾气处理:镀膜作业完成后,统一抽取腔体内部的气态副产物并做无害化处理,降低废气带来的环境污染,保证生产作业合规。



三、CVD化学涂层的核心优势

对比传统PVD镀膜工艺,CVD工艺在工件适配性、涂层稳定性方面表现更优,也是目前机械、半导体行业普及度较高的镀膜方式,核心优势主要体现在以下几点:

1、适配复杂基材,镀膜均匀性极佳

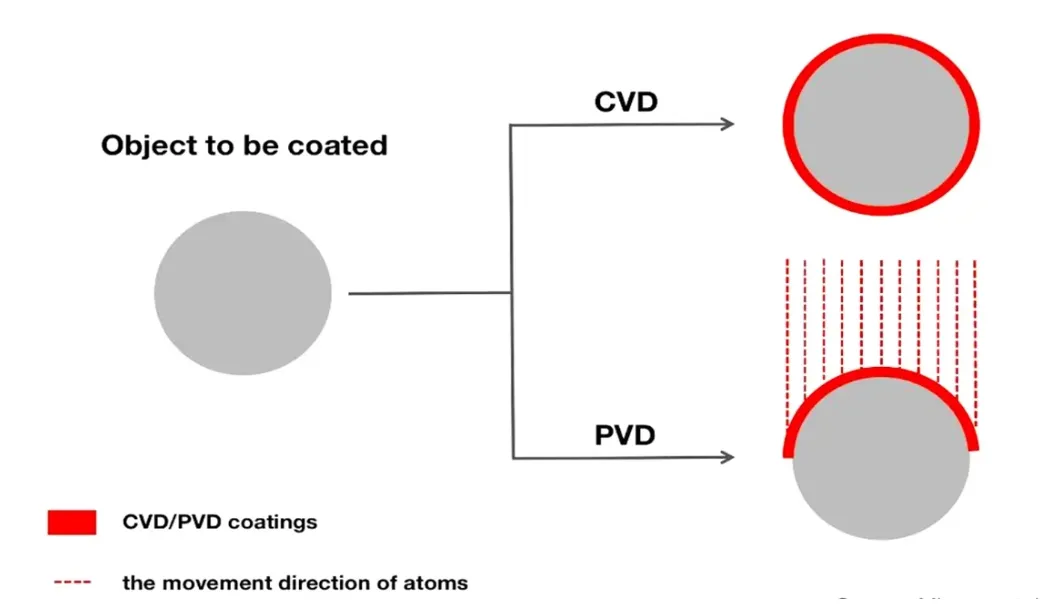

CVD依托气态分子扩散完成反应镀膜,气体能够渗入工件内部、底部、微孔、高纵横比孔洞等复杂结构,大概率实现工件全方位镀膜。而PVD属于视线式镀膜工艺,颗粒定向移动,很难覆盖工件隐蔽位置。企业想要提升PVD镀膜均匀度,通常需要持续旋转基材,整体耗时更长、生产成本相对更高。

2、涂层纯度高、性能优异

CVD工艺结合蒸馏提纯原理,可过滤气态前驱体中的大部分杂质,让成型涂层纯度保持在较高水平。同时气体与基材的化合反应附着力较好,成型涂层硬度可观、颗粒细腻,具备不错的防水、耐磨性能,综合品质优于不少传统镀膜工艺成品。

3、沉积效率高

在标准生产参数下,CVD涂层沉积速率相对更快,能够在一定程度上提升批量加工效率。同时操作人员可通过微调反应温度、作业时长等参数,灵活把控涂层厚度,适配不同工件的加工标准。

四、CVD化学涂层的工艺短板

虽然CVD工艺综合优势突出,但受自身工艺原理和作业条件限制,依旧存在一定的局限性,实际加工中需要规避相关问题,主要短板分为四点:

1、前驱体原料管控难度高

镀膜前驱体原料需要具备挥发性,但若原料挥发性过高,容易在送入反应腔体之前提前蒸发损耗。因此企业对原料的筛选、储存和运输都需要做好管控,对生产管理细节要求较高。

2、原料存在安全隐患

部分CVD前驱体原料带有毒性、腐蚀性,且存在易燃易爆风险。如果储存、运输和操作不规范,可能损伤生产设备,同时对操作人员身体健康、周边环境造成一定隐患。

3、反应副产物需专业处理

镀膜反应生成的氟化氢、一氧化碳、氢气等尾气,大多具备毒性与腐蚀性,不可直接排放,需要配套专业的尾气处理设备,会小幅增加生产线的设备投入与日常运维成本。

4、对基材耐热性要求高

CVD加工需要高温环境支撑,适配基材范围存在限制,部分热稳定性较差的工件并不适用。例如铝合金在150℃左右性能就会出现衰减,若搭配高温型前驱体原料,大概率会腐蚀、损伤基材,导致镀膜加工失败。

五、总结

作为工业常用的高端镀膜工艺,CVD化学气相沉积凭借镀膜均匀性好、涂层纯度高、可加工复杂工件等优势,广泛应用于半导体、精密五金、高端电子、新材料等行业。

该工艺操作逻辑简单,但成品质量受温度、气压、原料配比、基材选型、作业时长等参数影响较大,需要精准把控工艺参数。同时鉴于原料和尾气存在一定安全风险,生产过程中需严格遵守标准操作流程,做好安全防护与尾气无害化处理,保障生产稳定、安全进行。
