21

2026.4

管理员

作者

26

阅读量

车削精加工必看：9大核心技巧，杜绝零件报废、提升表面光洁度
本文整理了车削精加工中提升表面光洁度的9大核心技巧，从全流程把控到细节优化，覆盖刀片选择、参数设定、切屑控制等关键环节，帮你规避报废风险，稳定产出高质量零件。



在车削操作的精加工阶段，最让操作者头疼的，莫过于因表面加工质量不达标而导致零件报废；对工厂而言，如何提升表面光洁度、满足客户严苛要求，更是关系到生产效益与市场竞争力的关键。
很多人误以为，只要选对刀片、调好切削参数，就能获得理想的表面光洁度。实则不然，车削精加工的表面质量，需要从粗加工到精加工的全流程把控，是多种因素协同作用的结果。

一、采取全流程把控，筑牢精加工基础

车削精加工的表面质量，并非只由精加工环节决定，而是从粗加工开始就已埋下伏笔——粗加工、半精加工、精加工的每一步都相互关联、相互影响，任何一个环节出问题，都可能导致精加工表面质量不佳。
核心要点的是：在粗加工前，就需合理规划留给半精加工、精加工的余量，确保各工序衔接顺畅。粗加工的核心任务是去除大部分毛坯余量，减轻精加工刀具的负荷，避免精加工刀具过早磨损；同时，粗加工参数不宜过于“猛烈”，否则容易在零件壁上产生难以折断的大毛刺。
这些毛刺在精加工时会变得异常坚硬（易产生积屑瘤），不仅会大幅缩短刀片寿命，还会严重影响精加工表面光洁度。因此，粗加工刀具应通过编程去除缺口毛刺，为精加工提供平整、干净的被加工表面。
尤其需要注意：对于淬硬钢部件，热处理前粗加工的表面光洁度，会极大影响热处理后的最终表面质量，早期阶段就需保证足够好的表面状态，为后续精加工铺垫。

二、精准设定进给与速度，避免常见误区

进给速度和切削速度，是影响精加工表面光洁度的核心参数，二者的设定需遵循“高速度、低进给、小切深”的基本原则，但要规避常见误区，灵活调整。
  • 切削速度：适当提高，而非降低。与粗加工相比，精加工应适当提高切削速度——更快的切削速度能略微提升切削温度，避免材料粘连在刀具表面，同时有助于提升表面光洁度。但需注意，速度提升不宜过多，否则会适得其反，导致刀片过度磨损、表面质量下降。
  • 进给速度：匹配光洁度需求，避免过慢。进给速度需与目标表面光洁度相匹配，并非越慢越好。若进给速度过慢，会导致刀片与工件过度摩擦，加速刀片磨损，反而影响表面光洁度；若刀片侧面出现积屑瘤，可适当增加进给量来缓解。
  • 切削深度：轻切削为主，规避极端值。精加工的切削深度应偏小，大部分材料需在粗加工、半精加工阶段去除。过小的切削深度会导致刀尖半径将所有力径向施加在零件上，引发振动，影响表面光洁度；过大的切削深度则会增加精加工刀具负荷，同样不利于表面质量控制。
此外，刀夹槽的尺寸公差也需注意：若公差过大，会减少刀片（如WNMG刀片）与刀夹槽的接触面积，导致刀夹槽松动、产生微振动，进而影响表面光洁度。

三、选择品牌刀具，适配精加工需求

刀片的质量和适配性，直接决定了精加工的表面效果，选择品牌刀具并结合加工场景选型，是提升表面光洁度的关键一步。
建议与刀片制造商沟通具体应用场景，结合加工条件和零件材料，确定最适合的刀片类型。针对精加工阶段，刀片选择有两个核心原则：
  • 刀尖半径：优先选较大半径（零件几何允许前提下）。较大的刀尖半径能更有效地“平整”材料，类似“擦拭”效果，既能稍微提高进给速度，又能保持较高的表面质量；但在薄壁零件加工中，需选用较小的刀尖半径，以降低径向切削力，避免零件偏斜、振动。
  • 刀片形状：适配切屑形成与表面需求。刀片的形状直接影响初始切屑形成和表面光洁度，需结合零件形状、加工方式，选择能稳定形成合理切屑、减少表面划痕的刀片形状。

四、善用修光刃，助力表面平整

修光刃是提升车削精加工表面光洁度的“利器”，其核心作用是在切削过程中，对工件表面进行二次“修光”，减少切削痕迹，让表面更平整、光滑。
选择带有修光刃的刀片时，需注意修光刃的长度与进给速度的匹配：修光刃长度应略大于进给量，才能充分发挥修光作用；若修光刃过短，无法覆盖进给痕迹，修光效果不佳；若修光刃过长，会增加刀具与工件的摩擦，易产生振动和磨损。
此外，修光刃的刃口质量也需严格把控，刃口需锋利、无崩损，否则会在工件表面留下划痕，反而影响表面光洁度。

五、选择合适断屑槽，保障表面一致性

断屑槽的选择的是容易被忽视，但对表面光洁度影响极大的细节——断屑的稳定性，直接决定了多个零件表面光洁度的一致性。
断屑槽的选型需结合切削参数和零件材料：当采用低进给、浅切深的精加工参数时，断屑槽的设计需适配细小切屑的排出；当进给速度较高、切深较大时（特殊精加工场景），则需选择能快速断屑、避免切屑缠绕的断屑槽。
核心原则是：确保切屑能及时、顺畅地排出切削区，避免切屑在刀具周围卷曲、划伤工件表面，或与刀具再次接触损坏刃口，从而保证表面光洁度的稳定性。

六、刀片涂层：优先选薄涂层，提升表面效果

刀片涂层的厚度和类型，对精加工表面光洁度有直接影响，很多人存在“涂层越厚越好”的误区，实则相反——精加工阶段，刀片涂层越薄越好。
常见的刀片涂层分为PVD（物理气相沉积）和CVD（化学气相沉积）两种，二者对比差异明显：
  • PVD涂层：厚度较薄，粘附性强，能在刀片所有表面形成完整涂层，不会改变刀片微观几何形状，能有效提升表面光洁度，更适合精加工；
  • CVD涂层：厚度远大于PVD涂层，在刀片微观几何处会出现涂层减少的情况，改变微观几何形状，难以保证稳定的高质量表面光洁度。

七、科学控制切屑，规避表面瑕疵

切屑控制不当，会直接导致工件表面出现划痕、瑕疵，甚至损坏刀具刃口，因此，切屑控制是精加工阶段提升表面光洁度的关键环节。

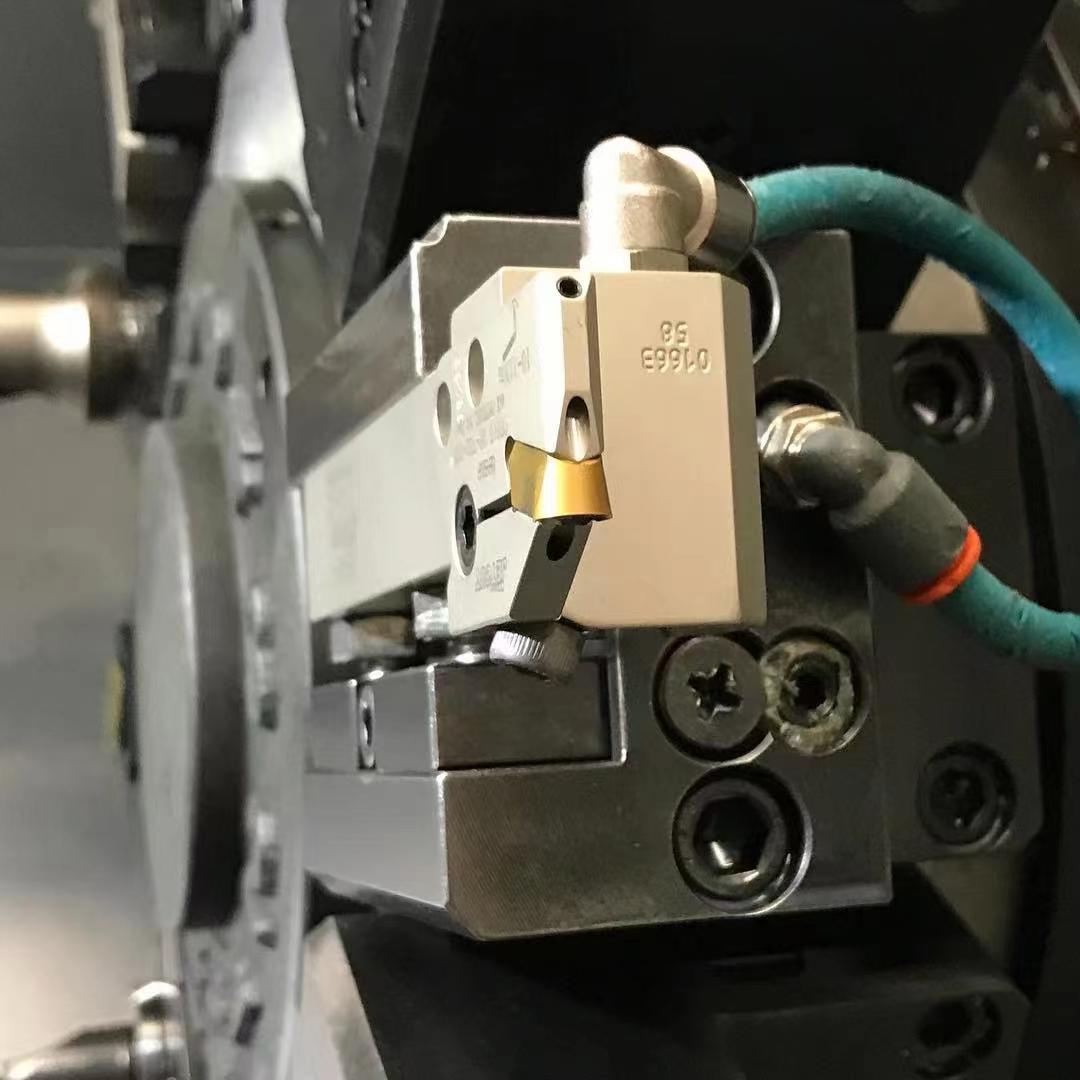

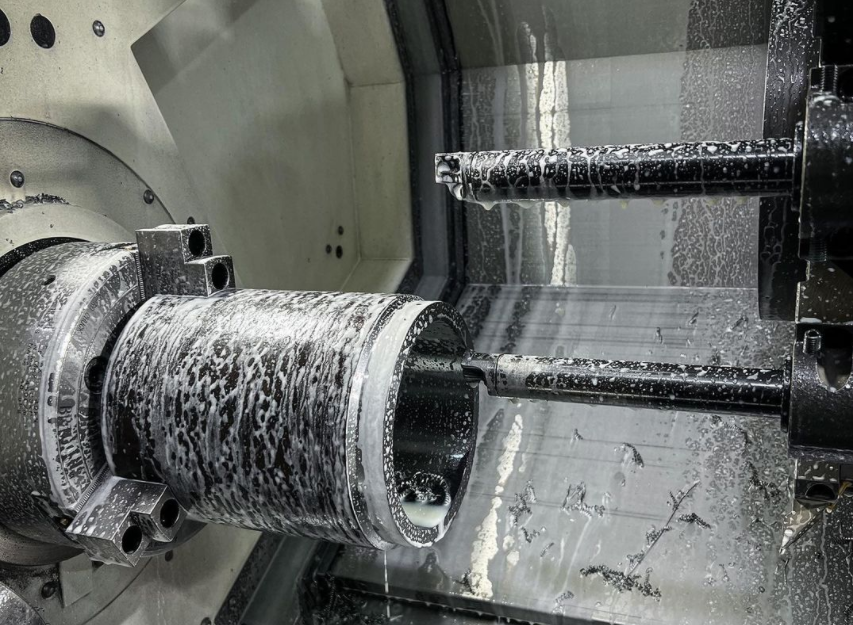

  • 合理使用冷却液：对于大多数车削精加工，建议将高压冷却液直接对准切削刃，既能及时清除切屑，又能冷却零件和刀具，允许采用更快的切削速度；若设备无高压冷却功能，常规冷却或内冷方式也是最佳选择。需注意：车削HRC50以上的淬硬材料时，使用陶瓷刀具应避免使用冷却液，防止热冲击导致刀具破裂；加工软材料时，陶瓷刀具可正常使用冷却液。
  • 保证足够切削面积：切屑的散热能力与切削面积相关，若过度减少切削面积，会导致切削区热量无法有效散发，引发刀片化学磨损、侧面磨损和凹坑磨损，进而影响表面光洁度。需结合加工需求，选择合适的刀片几何形状和切削参数，平衡切屑控制与散热需求。

八、强化刚性，杜绝振动影响

振动是精加工表面光洁度的“天敌”，而刀具、夹具的刚性不足，是产生振动的主要原因之一，需从多个方面强化刚性，避免微振动。
  • 优化刀夹与刀杆：刀夹和刀杆需保证足够刚性，刀夹悬伸应尽可能短，减少振动；刀夹槽的尺寸公差需与刀片匹配，避免因间隙过大导致刀片松动，产生微振动（如WNMG刀片与刀夹槽接触面积不足，会引发松动）。
  • 加强工件与刀具支撑：工件和刀具需得到充分支撑，避免在精加工过程中出现位移或振动；刀夹需保持良好状态，无磨损、无变形，即使是轻微的松动或变形，也会影响表面光洁度和零件尺寸公差。

九、遵循科学加工方式，积累实操经验

想要稳定获得高质量的表面光洁度，除了做好以上8点，还需遵循科学的加工方式，结合实操经验不断优化。
  • 参考制造商建议：从刀片制造商的建议入手，是快速找到适配加工方案的有效途径，可在此基础上通过试切调整，但试切需由经验丰富的操作者完成，避免盲目调整导致零件报废。
  • 合理选择刀片前角：精加工优先选用正前角刀片，正前角能形成锋利刃口，更易切断材料，减少表面摩擦；粗加工可选用负前角刀片，通过施加更大的力去除更多材料，为精加工提供更好的被加工表面。
  • 优化切削力方向：精加工阶段，应尽可能沿零件轴向施加切削力，提升加工稳定性；选择接近0°进入角的刀片，可增大轴向力、减小径向力，减少微振动，更易保持零件尺寸公差；需注意，增加轴向力时，需同步增加刀片背隙，保障表面光洁度。

总结

车削精加工的表面光洁度，从来不是单一因素能决定的——它需要从粗加工到精加工的全流程把控，需要精准的参数设定、合适的刀具选择、科学的切屑控制和足够的刚性支撑。
掌握以上9大技巧，既能有效杜绝因表面质量不佳导致的零件报废，又能提升生产效率、降低生产成本，满足客户对零件表面质量的严苛要求。对于操作者而言，平时多积累实操经验，结合零件材料和加工场景灵活调整，才能持续稳定地产出高质量的车削零件。

互动话题

你在车削精加工中，最常遇到的表面质量问题是什么？比如划痕、毛刺、振动导致的粗糙面？欢迎留言分享你的实操难题和解决技巧，一起交流进步！
购物车
意见
反馈
