13
2026.4
作者
6
阅读量
在机械加工领域，硬度是核心性能参数之一，直接关联材料去除效率、机床运行效能以及刀具使用寿命，更是原材料筛选与切削工艺制定的重要依据。很多从业者对硬度的认知仅停留在“硬不硬”的表面，实则其中蕴含诸多专业门道，若理解不透彻，极易在材料选择与加工过程中出现失误。
一、读懂金属硬度：不止是“硬不硬”那么简单
通俗来讲，金属硬度就是材料抵抗外力压入、刻划或变形的能力。举个直观的例子：用相同力度分别敲击铁块与棉花，铁块能有效抵御冲击、不易变形，说明其硬度高；而棉花会轻易下陷，正是硬度较低的表现。
在工业生产中，硬度的意义远不止于此，它直接决定了金属材料的切削加工性能、耐磨程度、使用寿命等关键指标。比如，刀具硬度不足会快速钝化，影响加工效率；机械零件硬度不够则易出现磨损，进而影响设备的正常运转。
二、三种常见硬度表示方法，适配不同场景需求
工业生产中之所以有多种硬度表示方法，核心是不同测试方式适用于不同材料、不同应用场景，以下是最常用的三种硬度类型，逐一拆解其核心要点。
1. 布氏硬度（HB）

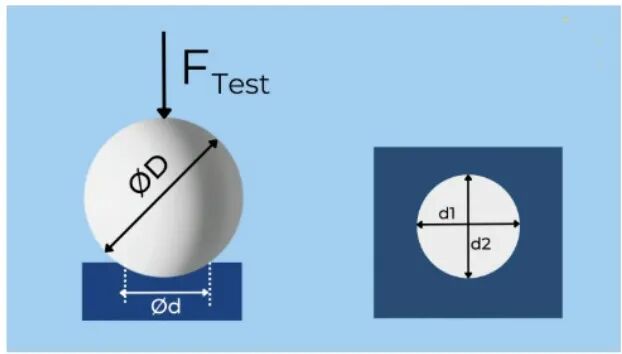

布氏硬度（HB）是钢材硬度检测中最常用的单位之一，测试时采用10毫米钢球，在3000Kgf（6614Lbf）的压力作用下，压入被测金属表面并保持规定时间，卸去载荷后计算硬度值。机加工材料的布氏硬度常用范围为100HB（软质材料）至650HB（热处理钢材）。
相较于洛氏硬度（HRC/HRB），布氏硬度的优势在于标尺覆盖范围连续，而洛氏C标尺在硬度低于180HB时，需切换至洛氏B标尺才能准确测量。作为最早广泛应用的硬度测试方法，布氏硬度测试流程相对简便，适合中等硬度金属材料（如普通钢材、铸铁），但测试耗时较长，且对材料表面平整度要求较高，表面有划痕或不平整会影响测试结果。
2. 洛氏硬度（HR）

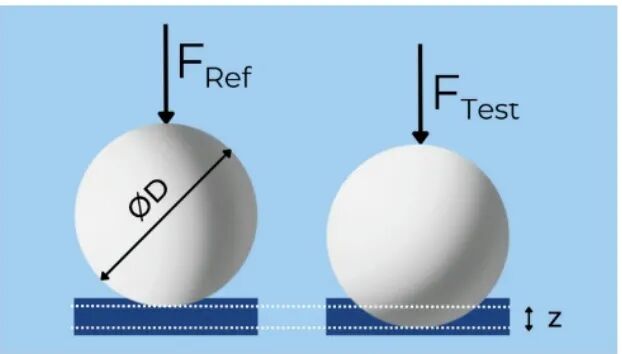

洛氏硬度（HRC/HRB/HRA）是机加工材料硬度检测中应用最广泛的单位，测试原理是通过对比大载荷与参考预载荷下压头的穿透深度差，计算得出硬度值。洛氏硬度分为9个子标尺（以字母AK标记），每个标尺对应不同参考负载与钢球尺寸，其中机加工领域最常用的是C标尺（HRC），机加工金属的硬度通常在10-65HRC之间。
洛氏硬度测试的核心优势的是灵活便捷，可根据材料硬度范围选择对应标尺：HRA适用于硬质材料，HRB适用于中等硬度材料，HRC适用于高硬度材料。其测试速度快、操作简单，对材料表面要求较低，非常适合现场快速检测。
3. 维氏硬度（HV）

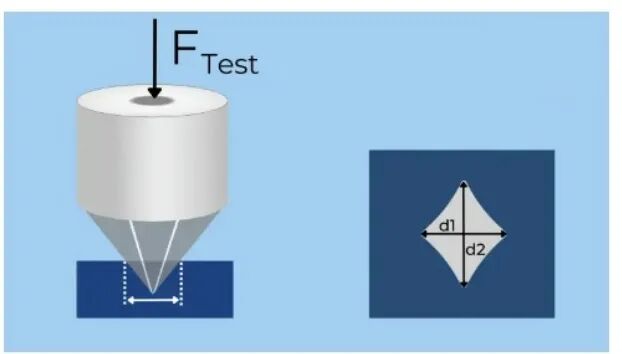

维氏硬度（HV）主要用于硬质合金、陶瓷、CBN（立方氮化硼）、PCD（聚晶金刚石）等超硬材料的硬度检测，测试时通过测量方形金字塔形金刚石压头产生的压痕表面积，计算得出硬度值（HV值=力÷面积）。其中，硬质合金硬度通常在1300-1900HV之间，陶瓷可达2000HV，CBN约3000HV，PCD最高可达6000HV。
维氏硬度的测试原理与布氏硬度类似，均是通过载荷压入材料表面测量，但压痕为正方形，需通过测量压痕对角线长度计算硬度值。其最大优势是精度高，可测试从极软到极硬的各类材料，对表面要求较低，但测试设备成本高、操作复杂，多用于实验室精密检测。
三、硬度对金属材料的核心影响，不可忽视
硬度并非孤立的性能指标，它与金属材料的多项关键性能密切相关，直接影响零件的加工与使用效果，具体影响主要体现在三个方面。
1. 影响加工性能
金属材料硬度越高，切削加工难度越大，切削过程中刀具磨损速度加快，加工效率随之降低；反之，硬度较低的材料虽易于加工，但可能因强度不足导致零件变形，影响使用寿命。因此，选材时需结合实际加工需求与使用场景，平衡材料硬度与加工性能。
2. 关联耐磨性
通常情况下，材料硬度越高，耐磨性越好。例如，高硬度合金钢经热处理后，表面硬度大幅提升，耐磨性也会显著增强，这对于轴承、齿轮等长期处于摩擦工况的机械零件至关重要。需要注意的是，耐磨性不仅取决于硬度，还与材料成分、组织结构等因素相关。
3. 决定抗疲劳性能
硬度较高的材料，在承受反复应力作用时，表面不易产生裂纹，能有效提升零件的抗疲劳性能和使用寿命。但硬度过高会导致材料脆性增加，反而容易出现崩裂现象，因此需合理控制材料硬度，兼顾硬度与韧性。
四、不同场景下，如何选择合适硬度的材料？
选择金属材料的硬度，需综合考量使用场景、加工工艺、生产成本等因素，以下是三个常见应用场景的选材建议，供从业者参考。
1. 刀具材料
刀具需具备较高硬度，才能保证切削效率和使用寿命，一般要求硬度在HRC60以上。例如，高速钢刀具的硬度通常可达HRC62-68，但需避免硬度过高，否则会增加材料脆性，导致刀具崩刃。
2. 模具材料
模具在使用过程中需承受高温、高压和反复冲击，硬度一般要求在HRC45以上，其中热作模具钢的硬度通常为HRC48-52。同时，模具材料还需具备一定韧性，防止使用过程中出现裂纹。
3. 机械零件
机械零件的硬度选择需结合具体使用场景：承受高负荷的零件（如齿轮、轴类），硬度一般需在HRC35以上，以保证强度和耐磨性；非关键、轻载零件可适当降低硬度，既能提升加工效率，也能降低生产成本。
五、硬度测试的关键注意事项
硬度测试看似简单，但操作不当会导致测试结果偏差，影响生产决策，以下是三个核心注意事项。
1. 选对测试设备
不同硬度测试方法对应不同设备，需根据材料硬度选择：高硬度材料不宜使用布氏硬度计，避免损坏设备；现场快速检测优先选择洛氏硬度计；实验室精密分析可选用维氏硬度计。
2. 控制测试条件
载荷大小、测试时间、环境温度等测试条件，会直接影响测试结果的准确性。测试过程中需严格遵循标准操作，确保测试条件稳定，避免出现结果偏差。
3. 综合分析测试结果
不能单纯以硬度数值判断材料性能，需结合材料成分、组织结构、热处理工艺等因素综合分析。例如，同样是HRC50的材料，因成分和热处理方式不同，其使用性能可能存在较大差异。
六、硬度测试技术的未来发展方向
随着制造业技术的不断升级，硬度测试技术正朝着无损化、智能化、自动化方向发展。新型无损硬度测试技术可在不损伤工件的前提下完成测量，适用于高价值材料检测；智能化、自动化测试设备的出现，大幅提升了测试效率和精度，同时实现了测试数据的可追溯。
总结
