一、基准含义



• 在产品的设计、制造、装配和检测过程中，在零件图、工艺图和装配图上作为依据的点、线、面。

  非常重要：工作过程中的所有基准应统一！

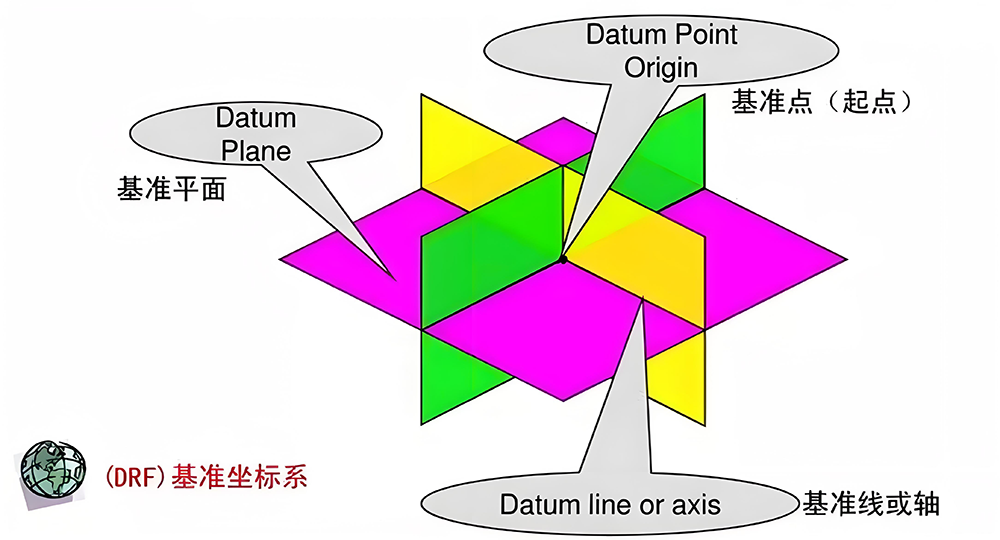

二、基准系的含义



• 基准系(Datum ReferenceFrame(DRF))由三个相互垂直的平面组成，提供了位置和方向测量的起点

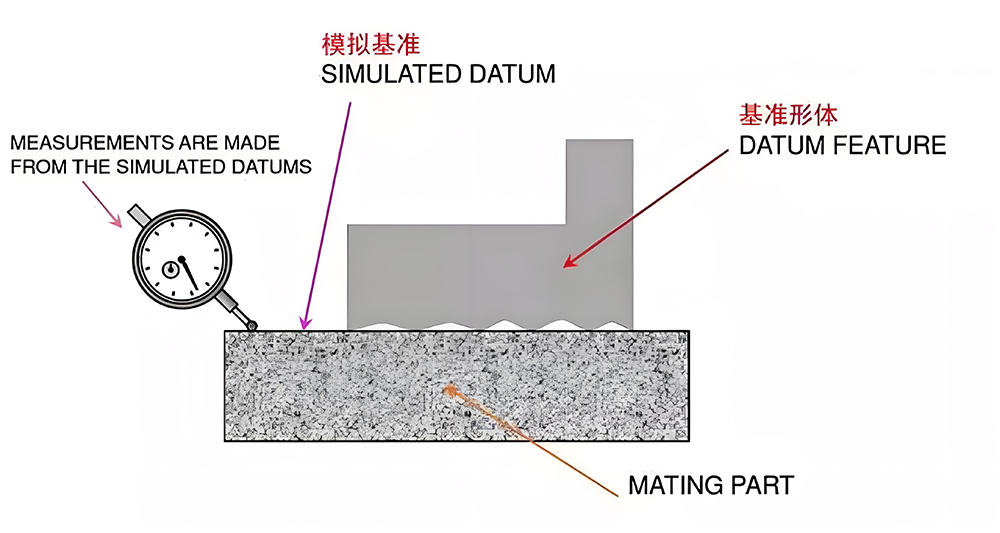

三、基准形体含义





• 零件上那个用来建立基准的形体，基准形体是在零件上。



• 基准形体的作用：基准形体用来建立基准系(DRF)，在形体控制框用字母表示。

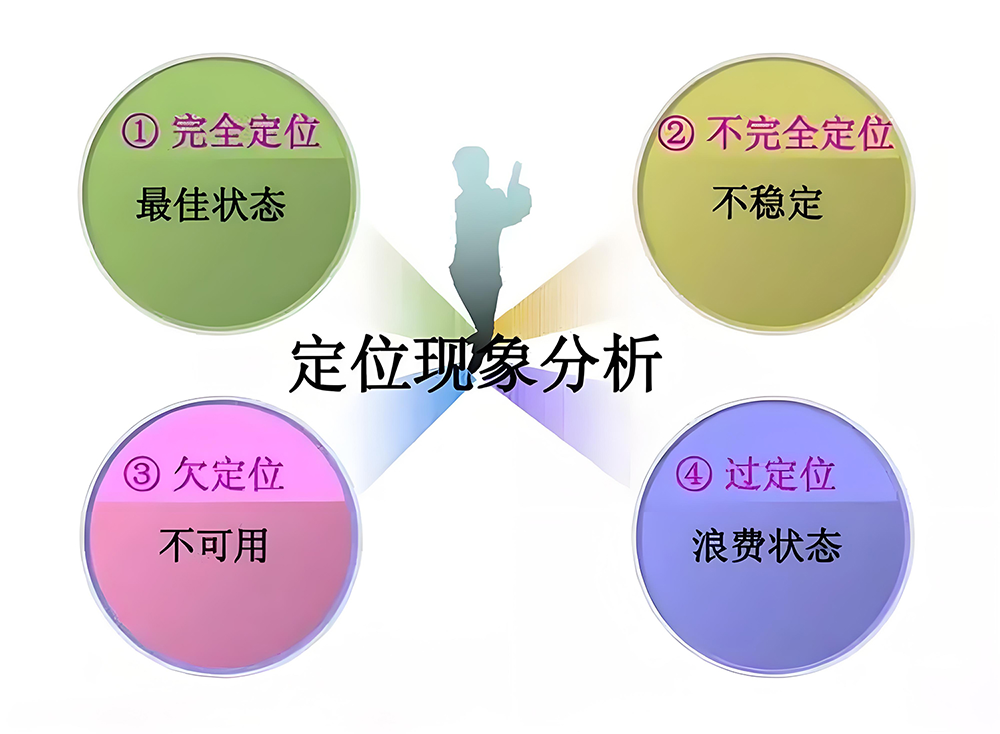

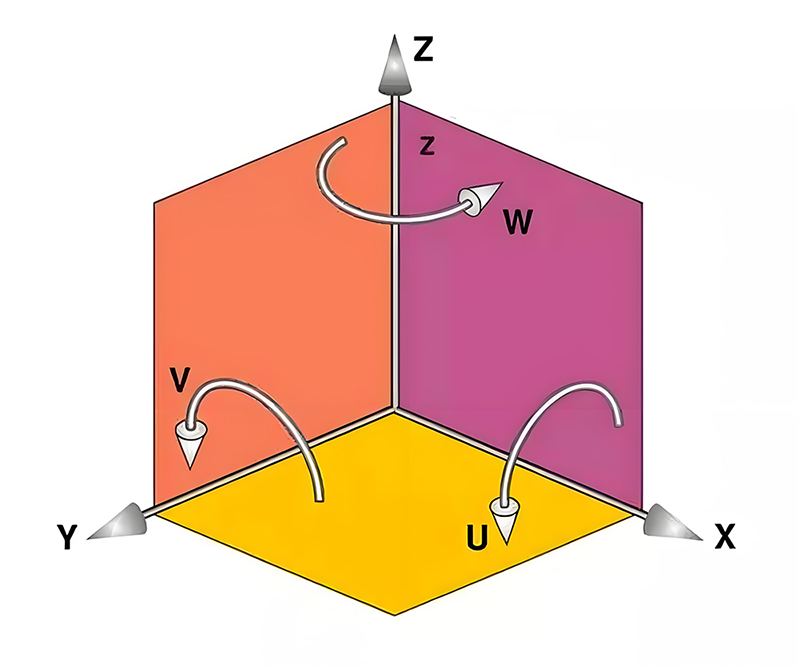

四、工件的六项约束定位原理





• 注意：

（1）定位支承点限制工件自由度时，必须使支承点与工件定位基准面始终紧密贴紧；

（2）一个支承点只限制工件的一个自由度，工件的同一自由度只能有一个支承点限制；

（3）夹紧 ≠ 定位

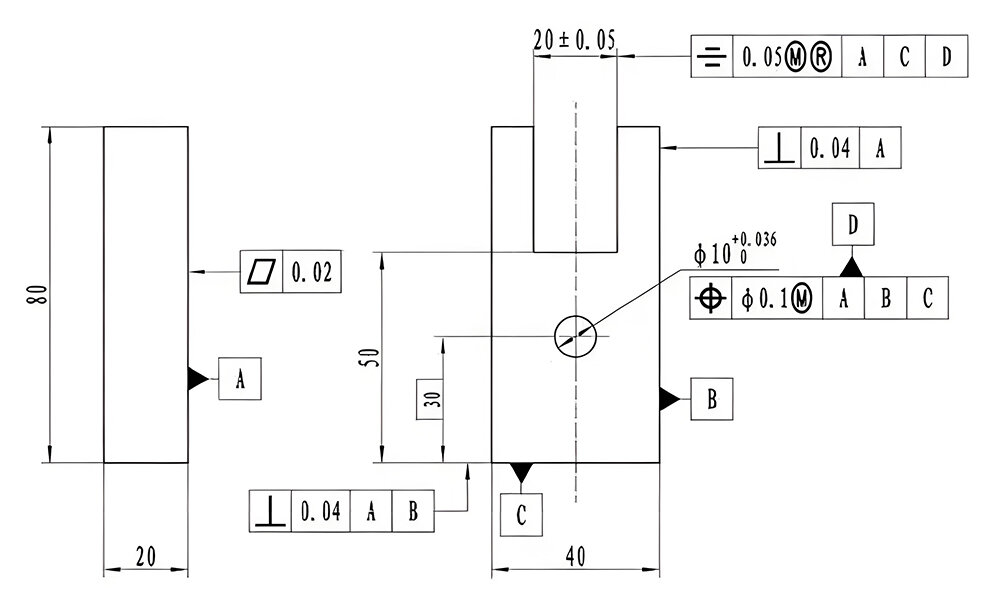

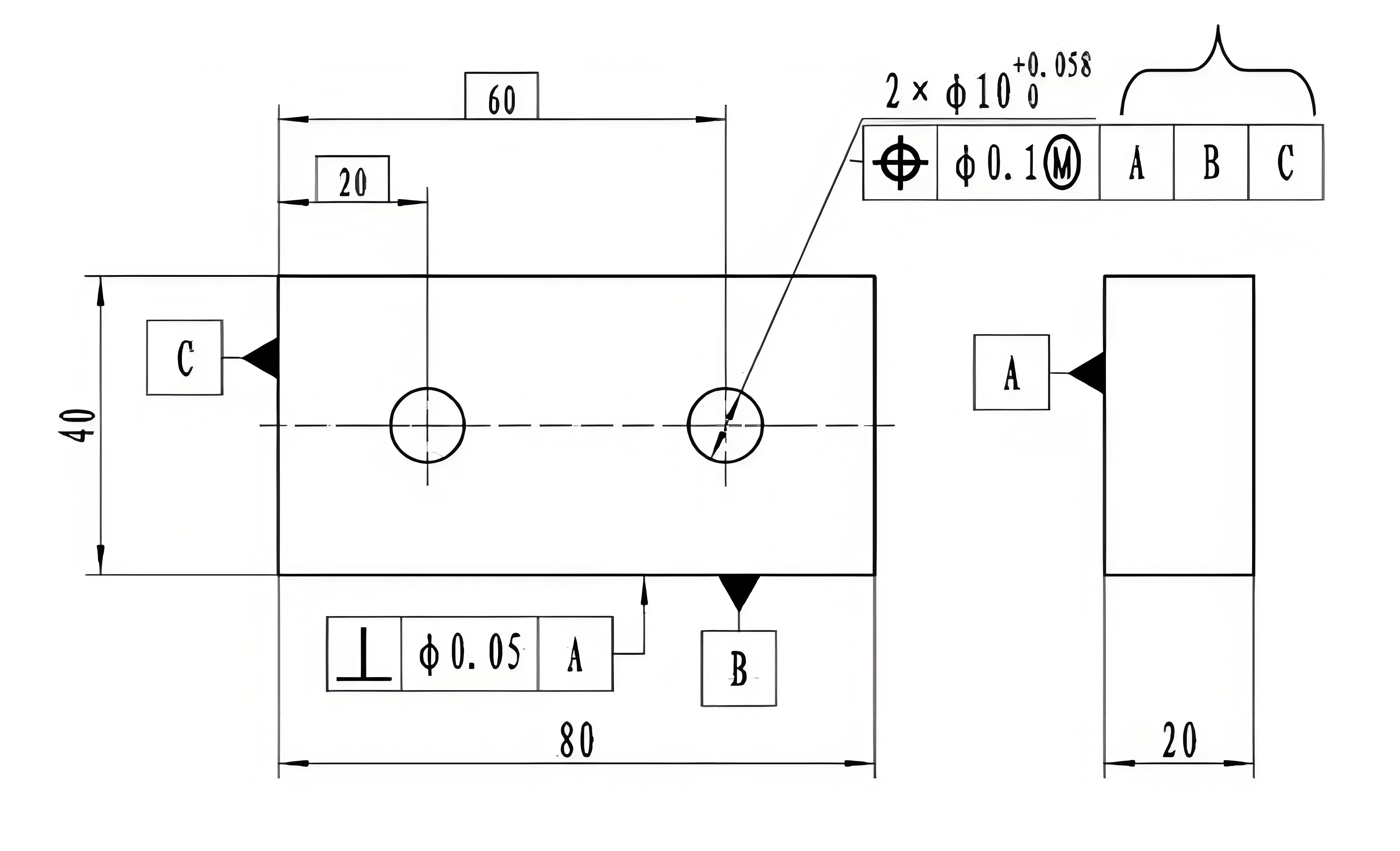

五、基准符号和标注



• 注意：

不得采用字母E I J M O P L R F（《公差配合与测量技术》黄云清机械工业出版社，2005年4月）

字母是有先后顺序的（GB/T1182-2008《几何公差形状、方向、位置和跳动公差标注》9.5）国标GBIT 1183-1996中，基准符号为
