摘要：在机械制造、管道工程等众多领域，不同类型的螺纹发挥着关键作用。NPT、PT、G、TR、S、ZG、RC螺纹是常见的几种螺纹类型，它们在应用场景、标准来源、牙型特征等方面存在显著差异。本文详细阐述了这些螺纹的定义、特点，并通过对比分析，帮助读者清晰区分它们，为实际工程应用提供参考。

关键词：螺纹类型；NPT螺纹；PT螺纹；G螺纹；应用差异

一、引言

螺纹作为机械连接和传动中不可或缺的元素，广泛应用于各种设备和管道系统中。不同类型的螺纹具有独特的结构和性能特点，适用于不同的工作环境和要求。NPT、PT、G、TR、S、ZG、RC螺纹是常见的几种，准确理解和区分它们对于正确选型、保证连接质量和系统可靠性至关重要。

二、各类螺纹的定义与特点

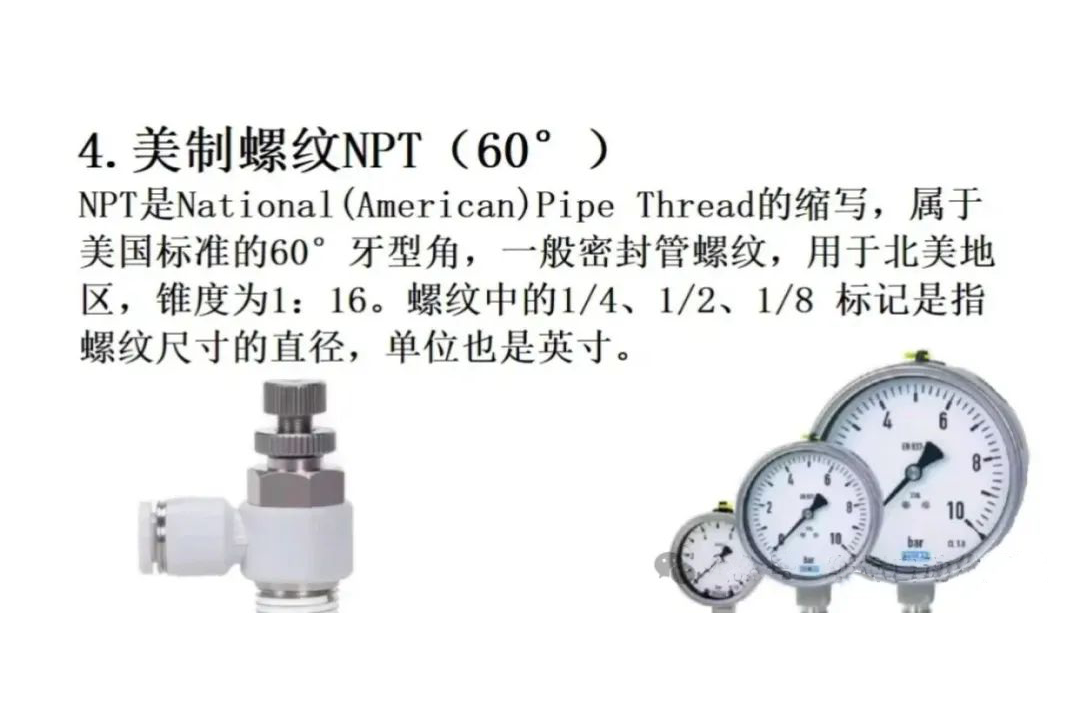

（一）NPT螺纹

 • 定义：NPT即National Pipe Taper的缩写，意为美国标准锥管螺纹，属于60度锥管螺纹。

 • 特点

     • 牙型角：牙型角为60度，这是其显著特征之一。

     • 锥度：具有1:16的锥度，即每英尺长度上直径变化1英寸。这种锥度设计使得螺纹在连接时能够通过自身的弹性变形实现密封，随着拧紧，螺纹配合越来越紧密，从而达到良好的密封效果。

     • 应用场景：主要用于北美地区的管道系统连接，如石油、天然气、水等介质的输送管道，在一些工业设备和仪器仪表的管道连接中也有应用。

（二）PT螺纹

 • 定义：PT是Pipe Thread的缩写，为英制锥管螺纹，牙型角55度，锥度1:16。

 • 特点

     • 牙型角：与NPT螺纹不同，PT螺纹的牙型角为55度。

     • 密封方式：同样依靠锥度产生的密封效果，但由于牙型角的差异，其密封性能和适用压力范围与NPT螺纹有所不同。

     • 应用场景：常见于欧洲和亚洲的一些国家，广泛应用于水、气等低压流体的管道连接，在一些旧的工业设备和建筑给排水系统中较为多见。

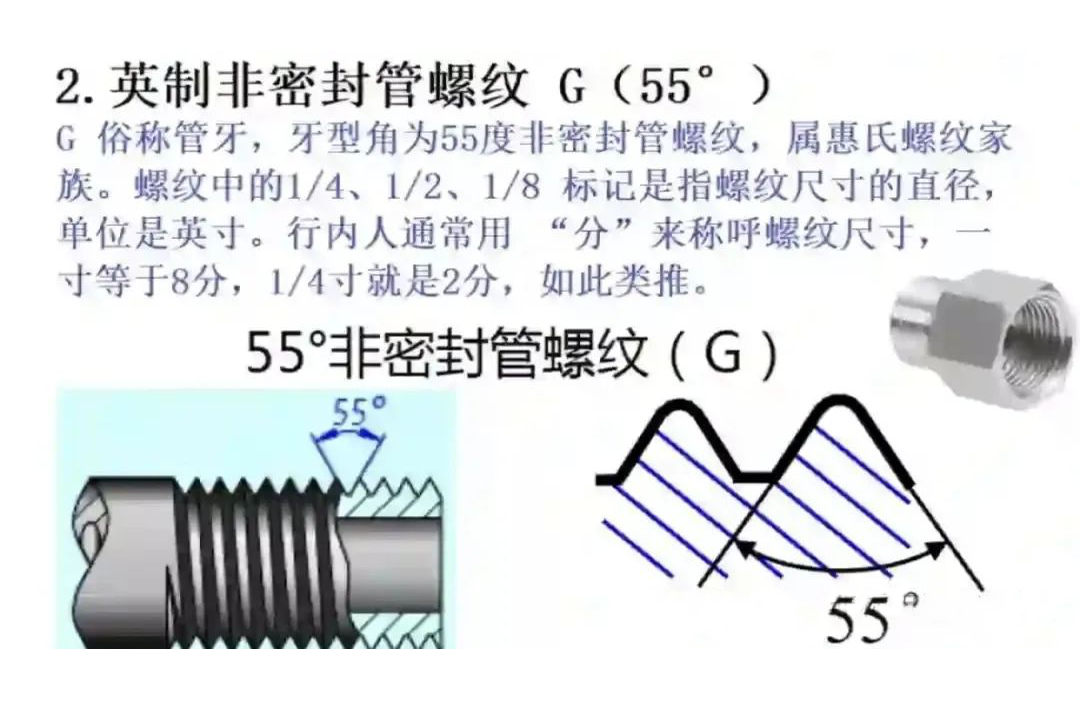

（三）G螺纹

 • 定义：G表示圆柱管螺纹，是55度非密封管螺纹。

• 特点

     • 牙型角：牙型角为55度。

     • 密封性：本身不具有密封性，它主要用于管道的连接和导向，需要配合密封材料（如生料带、密封圈等）才能实现密封。

     • 应用场景：广泛应用于各种管道系统的连接，如建筑给排水、暖通空调、消防等领域，用于连接不同直径的管道或管道与设备之间的过渡连接。

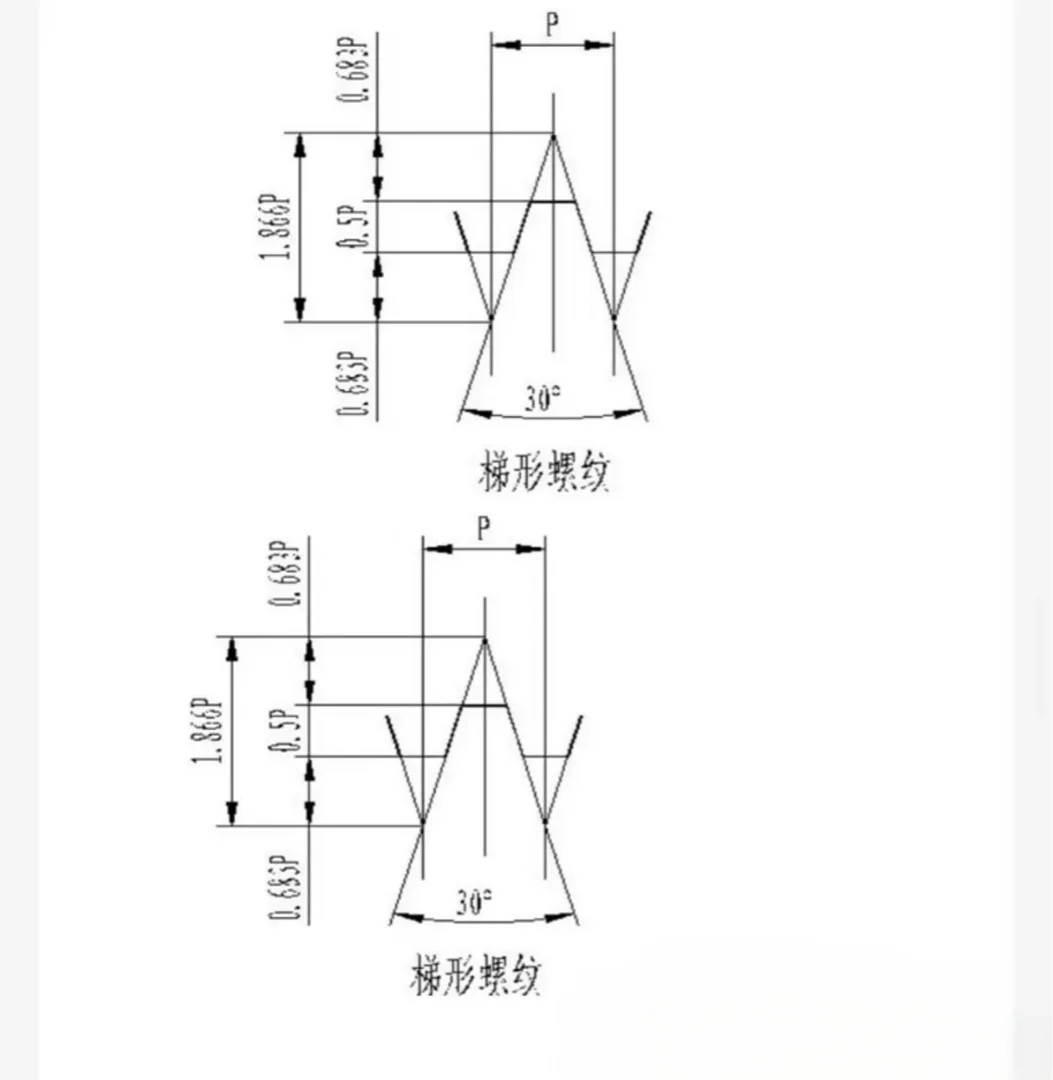

（四）TR螺纹

 • 定义：TR通常指梯形螺纹，其牙型呈等腰梯形。

 • 特点

     • 牙型角：牙型角一般为30度（也有29度的情况）。

     • 传动效率：梯形螺纹的牙型设计使其具有较高的传动效率和承载能力，能够承受较大的轴向力和扭矩。

     • 应用场景：主要用于传动场合，如机床的丝杠、千斤顶的螺旋传动等，实现将旋转运动转换为直线运动或传递动力。

（五）S螺纹

 • 定义：S螺纹一般指普通螺纹中的锯齿形螺纹，其牙型一侧为直线，另一侧为锯齿形斜线。

 • 特点

     • 牙型特点：锯齿形螺纹的牙型不对称，这种设计使其在单向受力时具有较高的承载能力和传动效率。

     • 应用场景：常用于承受单方向轴向力的螺旋传动，如压力机、千斤顶等设备中。

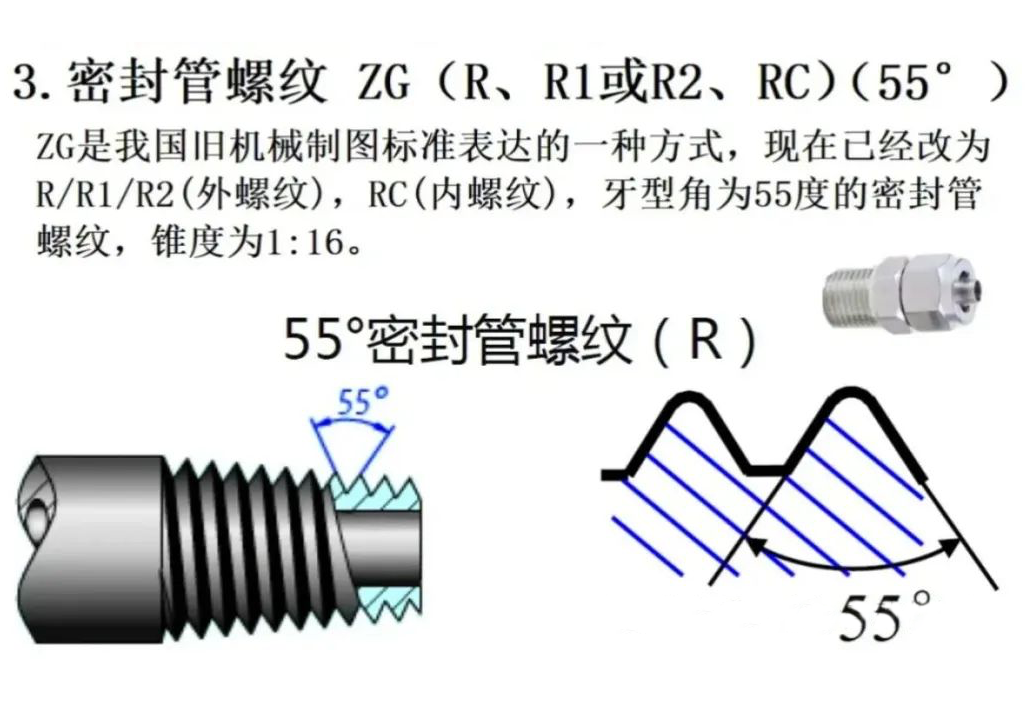

（六）ZG螺纹

 • 定义：ZG是锥管螺纹的一种旧称，现在一般用RC、RP等表示，它属于55度锥管螺纹。

 • 特点

     • 牙型角：牙型角为55度。

     • 历史应用：在过去的一些标准和工程应用中较为常见，随着标准的发展，逐渐被更明确的RC、RP等螺纹表示方法所取代。

（七）RC螺纹

 • 定义：RC表示英制密封圆锥内螺纹，是55度密封圆锥管螺纹的一种。

 • 特点

     • 牙型角：牙型角为55度。

     • 密封性：与对应的圆锥外螺纹配合使用时，能够实现良好的密封效果，适用于中低压流体管道的密封连接。

     • 应用场景：常用于建筑、化工、机械等领域的管道系统，连接需要密封的管道和管件。

三、各类螺纹的对比分析

（一）牙型角差异

NPT螺纹牙型角为60度，而PT、G、RC、ZG螺纹牙型角为55度，TR螺纹牙型角为30度左右，S螺纹为锯齿形不对称牙型。牙型角的不同直接影响螺纹的强度、密封性能和传动效率。例如，60度牙型的NPT螺纹在密封时产生的摩擦力与55度牙型的PT螺纹有所不同，适用于不同的压力和密封要求。

（二）密封性能对比

NPT、PT、RC螺纹具有自密封特性，依靠锥度和螺纹配合实现密封；G螺纹本身无密封性，需借助密封材料；TR和S螺纹主要用于传动，一般不考虑密封问题。在选择螺纹用于密封场合时，需根据工作压力、介质性质等因素选择合适的自密封螺纹或配合密封材料的螺纹。

（三）应用领域区分

NPT螺纹主要在北美地区应用；PT螺纹在欧洲和亚洲部分国家使用；G螺纹广泛应用于各种管道连接；TR螺纹用于传动场合；S螺纹用于单方向受力传动；ZG螺纹逐渐被RC等取代；RC螺纹用于中低压密封管道连接。实际应用中，需根据所在地区、工程标准和具体工作要求选择相应的螺纹类型。

四、实际选型注意事项

（一）考虑地区标准

不同地区对螺纹标准有不同的偏好和规定。在北美地区进行工程设计和设备选型时，应优先考虑NPT螺纹；在欧洲和亚洲一些遵循英制标准的地区，PT、G、RC等螺纹更为常见。

（二）根据工作压力和介质选择

对于高压、易燃易爆或腐蚀性介质，应选择密封性能好、强度高的螺纹，如NPT或RC螺纹，并确保螺纹连接的质量和密封材料的可靠性。对于低压、普通介质的管道连接，G螺纹配合适当的密封材料也能满足要求。

（三）结合传动要求

在传动场合，如机床丝杠传动，应选择传动效率高、承载能力强的TR螺纹或S螺纹，根据传动的方向和受力特点进行合理选型。

五、结论

NPT、PT、G、TR、S、ZG、RC螺纹在牙型角、密封性能和应用领域等方面存在明显差异。准确理解和区分这些螺纹类型，对于机械设计、管道安装和设备维护等工程活动至关重要。在实际应用中，应根据地区标准、工作压力、介质性质和传动要求等因素，综合考虑选择合适的螺纹类型，以确保连接的可靠性、密封性和传动效率，保障工程系统的安全稳定运行。
