刀具CVD涂层是什么？一文读懂涂层原理、优劣与行业应用
CVD涂层是刀具主流镀膜工艺，广泛应用于精密刀具制造。本文详解CVD化学气相沉积的原理、核心工艺条件，对比行业应用优势与短板，为刀具选型、加工工艺优化提供参考。
一、刀具涂层工艺概述

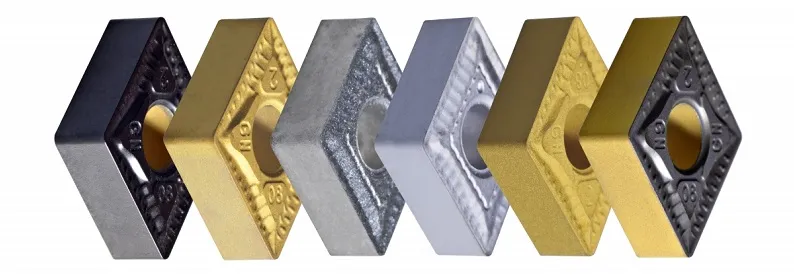

机械刀具的表面防护涂层，是提升刀具耐磨性、耐高温性、耐腐蚀性的核心工艺，主流分为PVD物理气相沉积与CVD化学气相沉积两类。其中CVD工艺适配性广、涂层质量稳定，是高端精密刀具、工业零部件镀膜的常用技术。本文重点拆解CVD涂层的工作原理、工艺条件、优缺点及实际应用场景。
二、什么是CVD化学气相沉积
CVD化学气相沉积，是在密闭反应腔室内，通过化学反应在工件基材表面沉积薄膜涂层的成熟工艺。其核心原理是利用各类挥发性气态前驱体，在加热后的基材表面发生化学反应，均匀附着形成致密、稳定的防护涂层。
工艺过程中，通常会搭配氩气、氦气等惰性气体，一方面稀释前驱体浓度，另一方面隔绝空气，避免基材、前驱体发生氧化等无效副反应，保障涂层沉积质量。例如氧化铝涂层加工中，可通过三氯化铝、氧气搭配氩气，在基材表面合成均匀的氧化铝防护层。
CVD工艺包含等离子辅助、常压沉积等多种细分类型，工艺参数略有差异，但高质量涂层沉积均需满足三大核心条件：
1. 挥发性前驱体：核心原料需具备气态挥发性，依靠气体分子反应沉积固态涂层，区别于PVD工艺的固体原子轰击沉积模式；
2. 真空腔室：低压真空环境可规避杂质干扰，减少无效反应，保障涂层厚度均匀一致；
3. 高温环境：高温可加速气体分子运动与碰撞，提升反应速率，不同前驱体对应专属沉积温度，区间多在300-750℃之间。
凭借孔隙率低、致密性好、附着力强的优势，CVD涂层广泛应用于电子、半导体、精密机械、珠宝合成等领域，可有效防护工件耐高温、耐腐蚀、防水耐磨，也可用于半导体薄膜、精密导电部件的制备。
三、CVD涂层工艺工作流程
完整的CVD镀膜工艺流程标准化、系统化，核心分为四大步骤：

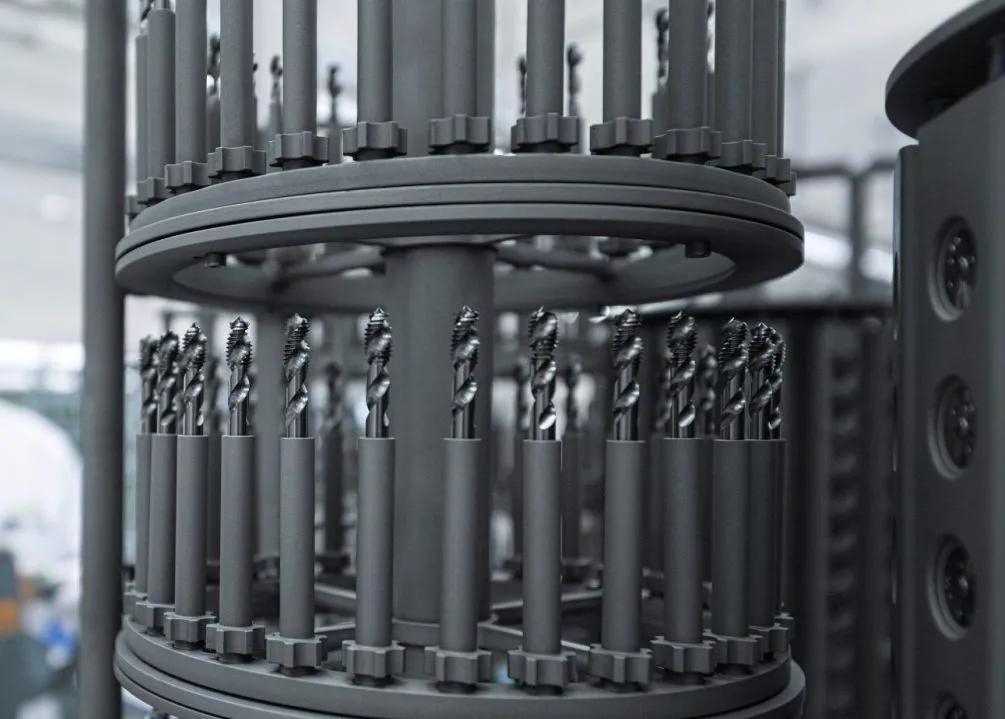

1. 基材预处理入腔：将待镀膜工件基材清理干净，放入密闭真空反应腔，配比挥发性前驱体与惰性气体的混合原料，通入腔室内部；
2. 升温加压激活反应：通过管式炉、微波、激光、等离子体等方式加热基材，同时调控腔室负压，为气体化学反应提供环境条件；
3. 薄膜沉积成型：混合气体在高温低压环境下分解、反应，在基材表面均匀沉积固态防护薄膜；
4. 尾气无害化处理：反应产生的挥发性副产物气体，统一抽取处理，避免环境污染。例如钨涂层沉积过程中，会产生氟化氢尾气，需专业净化处理。
四、CVD涂层工艺的核心优势

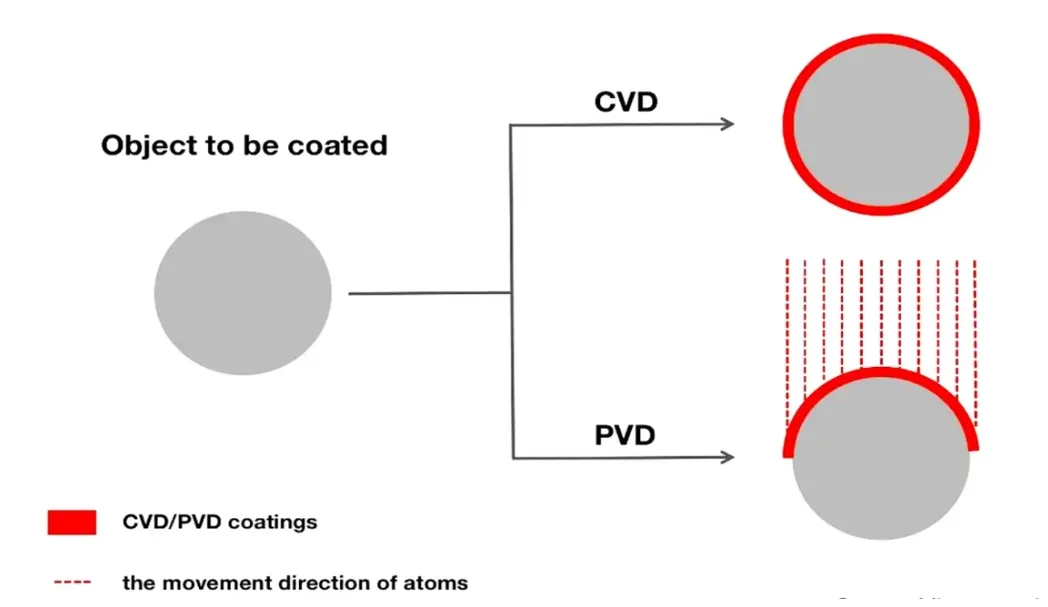

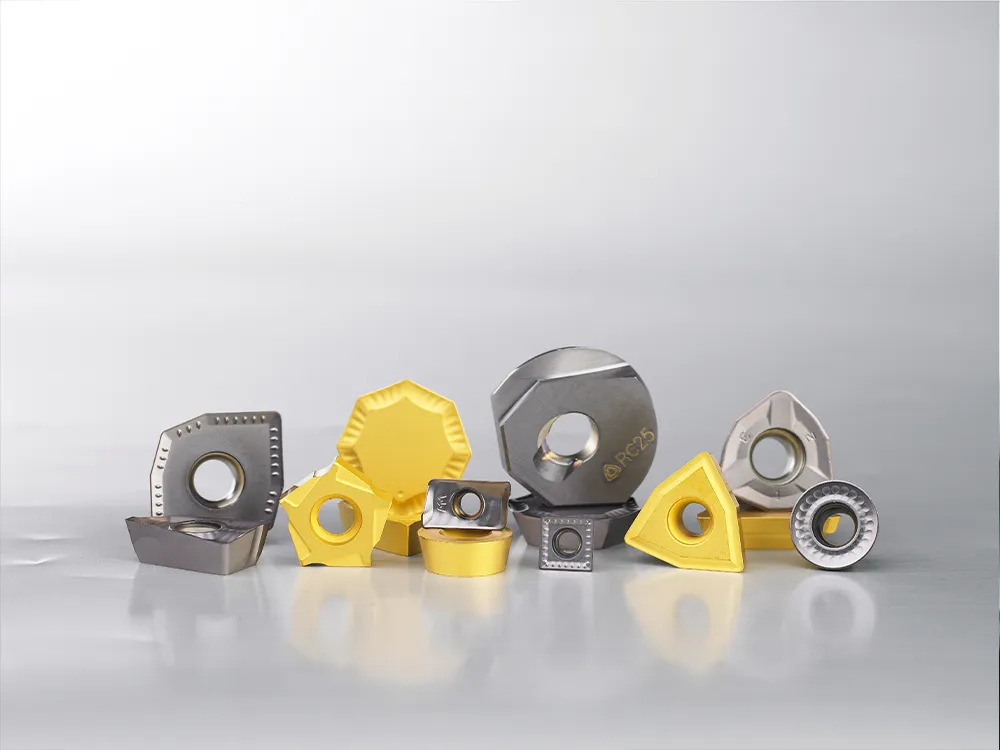

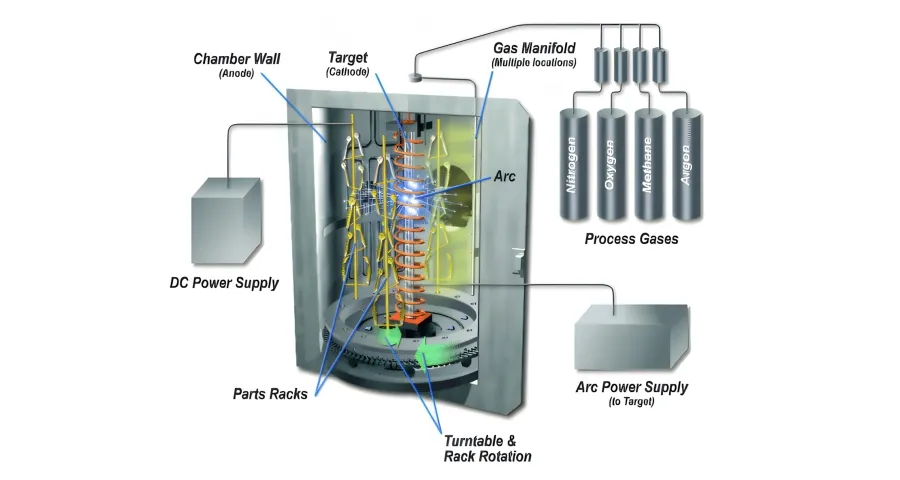

1. 复杂结构镀膜均匀：CVD依靠气体分子渗透反应，可在工件内壁、底部、深孔、异形复杂结构表面形成均匀涂层，适配各类异形刀具、精密零件镀膜，这是视线式镀膜的PVD工艺难以实现的，无需旋转基材辅助镀膜，省时高效；
2. 涂层纯度与质量高：工艺过程中融入蒸馏提纯技术，可有效去除前驱体中的杂质，涂层致密性好、颗粒细腻，防水耐磨性能优异；
3. 涂层结合力强：气态前驱体与基材发生化学反应结合，而非物理附着，涂层与基材一体性更好，不易脱落、起皮；
4. 沉积效率高：整体镀膜速率稳定可控，可通过调整工艺温度、加工时长，精准控制涂层厚度，适配批量标准化生产。
五、CVD涂层工艺的现存短板
1. 前驱体管控要求高：原料需具备适配挥发性，挥发性过强易在入腔前提前蒸发，影响镀膜配比，对原料储存、输送工艺要求严苛；
2. 原料与尾气存在安全风险：部分CVD前驱体具备毒性、腐蚀性与易燃易爆特性，反应生成的氟化氢、一氧化碳等尾气也具有危害性，需严格落实密封操作与尾气处理；
3. 基材适配性有限：工艺依赖高温反应，部分热稳定性差的基材（如铝合金）无法承受高温环境，易出现变形、腐蚀、强度下降等问题，限制了部分材质的镀膜应用。
六、工艺总结
CVD化学气相沉积是工业领域高效、成熟的镀膜工艺，可在各类工件表面制备均匀、致密、高附着力的防护涂层，广泛用于精密刀具、电子半导体零部件的防护改性。但该工艺对温度、压力、前驱体配比、基材选型要求严格，且存在一定安全环保管控需求。实际生产中，需严格遵循标准化操作流程，扬长避短，充分发挥CVD涂层的工艺价值。
