螺纹加工是机械制造中常见的精加工工序，通常安排在工艺流程后期。由于这道工序直接影响零件最终质量，操作失误可能导致整个零件报废，因此掌握正确的加工方法尤为重要。内螺纹加工主要有切削攻丝、螺纹铣削和挤压成型三种方式，其中挤压丝锥工艺由于其独特优势，在特定应用场景中表现突出。

对于不熟悉挤压丝锥的加工人员来说，可能会习惯性地选用切削丝锥。实际上，挤压丝锥是利用金属塑性变形原理来加工内螺纹，而非通过切削去除材料的方式。虽然切削丝锥应用更为普遍，但在合适的条件下，挤压丝锥能够展现出显著的技术优势。

挤压丝锥最显著的特点是实现无屑加工。在攻丝作业中，切屑处理往往是最大的挑战，尤其是深孔加工场景。由于不产生切屑，挤压丝锥能够提供更高的加工安全性与生产效率，同时尺寸精度也更容易得到保证。此外，挤压成型的螺纹结构强度通常也优于切削螺纹。

当然，挤压工艺也存在一定局限性。首先是需要更大的主轴功率；其次，在食品、医疗和航空航天等特殊领域的应用需要谨慎评估。这是因为挤压加工时，材料被挤压后会形成类似"兔耳"的轮廓，牙顶存在间隙而非平整表面，这些间隙可能积聚污染物与颗粒，在特殊行业中存在风险。

从刀具寿命来看，挤压丝锥通常可达切削丝锥的3倍甚至更长，在适配材料上的表现尤为突出。虽然前期采购成本略高，但延长的刀具寿命在多数情况下能够抵消这一成本差异。

一、螺纹底孔的技术要求

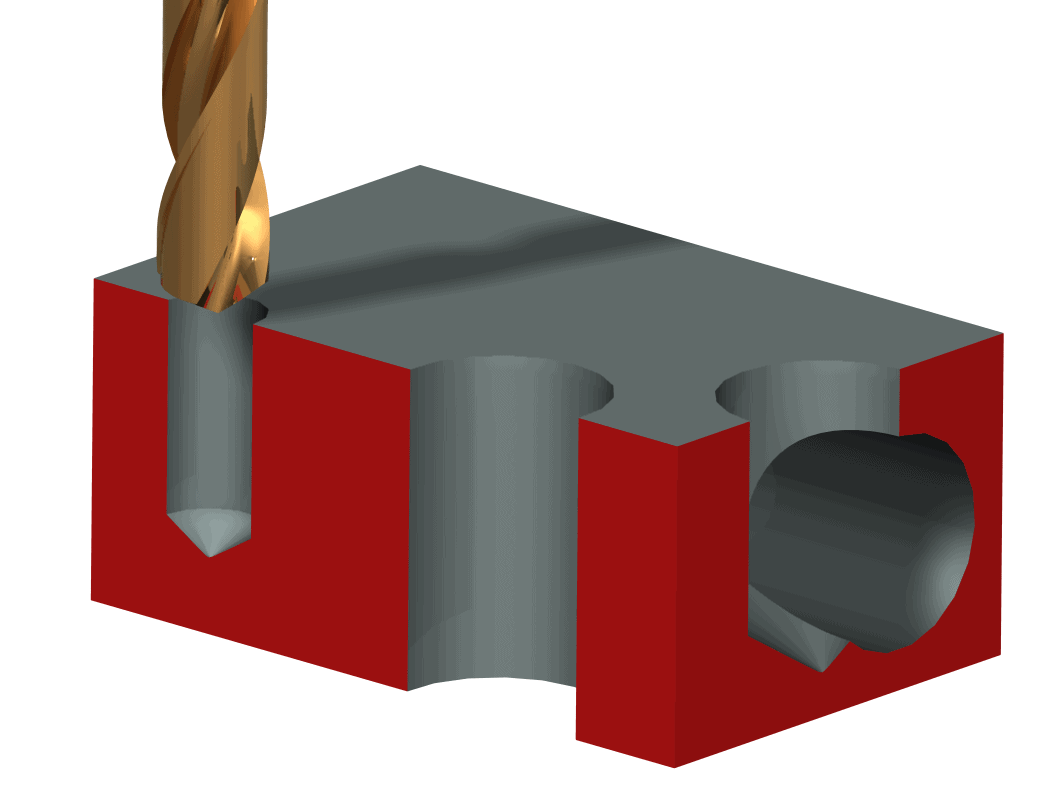

挤压丝锥工作时，预钻孔（螺纹底孔）的尺寸对螺纹最终精度影响极大。不熟悉挤压工艺的操作人员可能会参考标准切削丝锥的钻孔尺寸，这是需要特别注意的，挤压丝锥有其专门的底孔尺寸要求，各品牌丝锥样本的技术指导部分通常会有明确标注。

由于小径尺寸不建议依靠挤压丝锥来保证，因此对底孔公差要求更为严格。如果钻出的孔过大或精度不足，材料量不足以完成挤压成型；反之，如果孔过小，挤压时阻力过大，可能导致丝锥断裂。

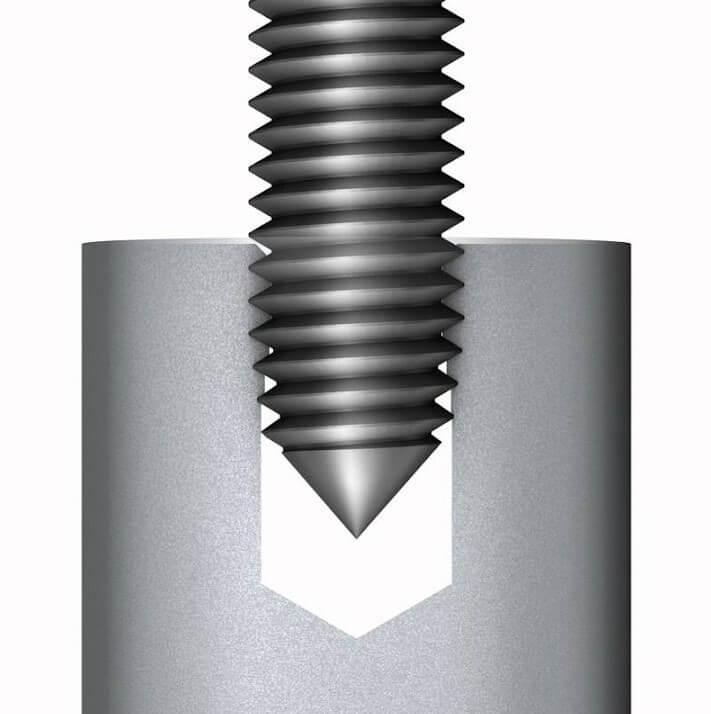

每个规格的挤压丝锥都有匹配的钻头尺寸，通常比标准切削丝锥要求的底孔尺寸更大。挤压加工需要同时控制小径和中径两个尺寸，这与切削丝锥不同——切削丝锥是在攻丝前就钻好小径的最终尺寸，切削过程中小径部位不参与接触。

为保证螺纹质量，建议选用品质较好的孔加工刀具，加工过程中及时测量底孔尺寸，特别是批量加工时要持续监控。建议在加工第一个工件后就检查孔和螺纹尺寸，及时发现问题可以避免大量的停机时间。

二、材料适配性分析

材料类型和硬度对挤压加工效果有重要影响。如果材料过脆或过硬，挤压工艺可能无法正常进行。一般来说，铝、不锈钢、碳钢以及硬度在40HRC以下的合金材料，都适合采用挤压工艺。部分丝锥厂商也在耐热超合金如Inconel 718上进行了测试，取得了较好效果。

工件材料需要具备一定的延展率，通常要求大于7%，这样才能顺利形成螺纹轮廓。对于铸铁等延展性较差的材料，建议还是采用切削丝锥加工。钛材料的加工也具有挑战性，因为其热导率很低，热量难以散发，容易造成刀具过热。

对于难加工材料中的小直径螺纹，切削丝锥常面临切屑坚硬、排屑困难导致断刀的问题，这在挤压工艺中则不存在。此外，挤压丝锥不受剪切力作用，而是压缩螺纹轮廓根部，因此螺纹侧面非常光滑，有助于提升螺纹结构强度。

涂层技术对挤压丝锥性能也有重要影响。工件材料决定了丝锥所需的涂层类型，涂层与材料成分之间的化学相互作用必须匹配。例如在6061铝合金中使用氮化钛涂层丝锥，氮化钛会与铝发生化学反应并产生粘结，导致加工效果变差和刀具寿命降低。因此，加工铝材和加工不锈钢等材料选用的涂层是不同的。

三、机床与工艺参数要求

与螺纹铣削和切削攻丝相比，挤压丝锥（尤其是大规格）需要更大的扭矩。这意味着可能需要功率更大、刚性更好的机床。不少车间容易犯的错误就是低估了带动挤压丝锥所需的功率。

一般来说，挤压丝锥需要的扭矩约为切削丝锥的两倍。随着丝锥规格增大，挤压工艺的适用性会下降，M20以上规格的挤压丝锥应用相对较少，因为需要机床能够提供足够大的扭矩才能高效运转。

挤压工艺非常适合大批量数控加工，能够实现螺纹的一致性和重复性。良好的刚性设置也很重要，包括机床动力、刀柄夹持稳定性、工件装夹牢靠性等。挤压丝锥推荐的切削速度通常比传统切削丝锥更快。

由于挤压丝锥不产生切屑，在自动化生产中能够保持良好的一致性，螺纹加工效果也更容易预判。通过了解高品质丝锥的使用寿命，可以提前进行刀具更换规划，有助于实现自动化生产流程的稳定运行。

四、冷却润滑技术要点

在螺纹加工过程中，热量通常由工件、刀具和切屑三方带走。而挤压加工由于没有切屑，热量会更快地传递到刀具和材料中，这也是冷却润滑尤为重要的原因。部分挤压丝锥设计有特殊几何形状，有助于降低切削力，从而减少热量产生。

外部冷却对于挤压工艺通常是有效的，因为大多数挤压丝锥外表面带有油槽，便于切削液对丝锥进行润滑和冷却。挤压丝锥需要具有更高润滑性能的冷却液或纯油，这是一个高摩擦过程，材料是被推动成型而非剪切去除，因此冷却液浓度需要特别注意。

一般推荐使用10%左右的冷却液浓度，以提供足够的润滑性，保证丝锥平稳运行和材料顺利成型。
