一、涂层技术基础认知

刀具涂层是一层极薄（微米级）、牢固附着于刀具表面的化合物膜层。涂层为精密刀具带来多方面增益：

延长使用寿命与提升耐磨性

工件与刀具两个运动部件间的表面摩擦会造成磨损，对刀具形成压力。涂层可缓解这种压力，从而延长刀具使用寿命。

提升切削参数

得益于涂层的保护作用，可适当提高切削速度。

防腐蚀保护

涂层可保护刀具免受环境因素的负面影响，如锈蚀等。

外观改善

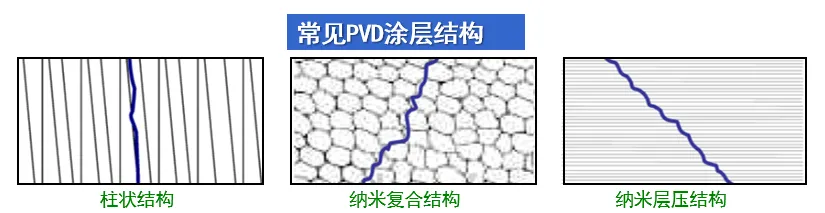

涂层厚度以微米(μm)为单位，通常不超过0.7μm，过厚的涂层易产生开裂问题。

根据加工材料和刀具类型，可综合考虑涂层选型需求，主要参考两个因素：

1. 加工应用：即工件材料特性，如低碳钢、不锈钢、铝合金等。材料硬度越高，对涂层纳米硬度的要求也相应提高。

2. 切削类型：如钻孔、铣削、螺纹加工等。例如，螺纹加工的切削速度通常低于麻花钻钻孔，可承受的最高温度也有所差异。

二、涂层对刀具寿命的提升作用

刀具使用寿命指刀具达到允许磨损极限的时长，即钻孔结果不再满足要求或刀具性能受到影响的临界时间。

除涂层外，刀具使用寿命还受以下因素影响：

1. 切削速度

2. 工件材料

3. 刀具基体材质

4. 切屑横截面尺寸

5. 冷却条件

6. 机床类型与操作方式（导向加工、手动操作等）

涂层的核心优势之一是延长精密刀具使用寿命。即便是常用的标准TiN涂层，也可将刀具寿命提升3-4倍。因此，批量生产场景下，选用带涂层刀具有助于降低刀具采购频率。冷却措施也可进一步延长刀具寿命。

三、切削速度与最高应用温度

切削速度以米/分钟(m/min)为单位。切削过程中，刀具切削刃在高温下因摩擦、破裂和扩散产生磨损，导致切削刃几何形状改变，降低刀具质量和加工精度。通过合理设定切削速度，可获得最佳加工效果并减少刀具磨损。

如前所述，螺纹加工所需切削速度通常低于钻孔加工。

最高应用温度与切削速度相关，切削速度越高，对涂层最高应用温度的要求也相应提升。

四、冷却的作用

无论采用何种涂层，冷却对刀具都有积极作用。因此加工过程中建议采用冷却措施。

冷却液的作用包括：

  减少摩擦

  带走切屑

  带走热量

  延长刀具寿命

  改善工件表面质量

  清洁工件

  防止腐蚀

五、纳米硬度特性

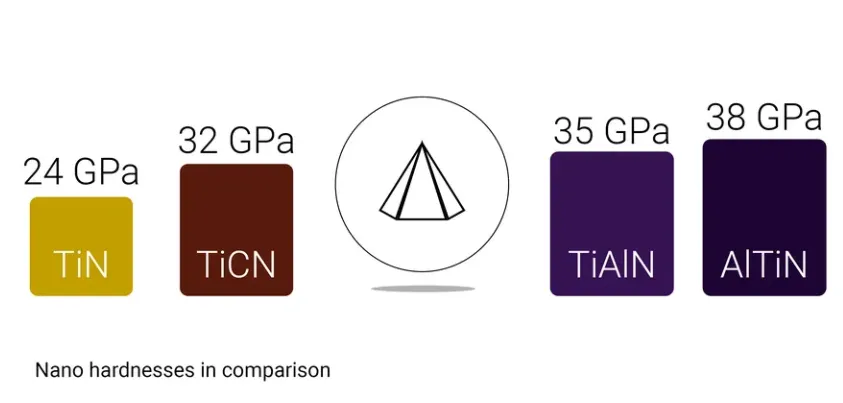

纳米硬度以千兆帕斯卡(GPa)为单位，表示单位面积承受的压力。

具备高纳米硬度的刀具，可加工更硬的材料，并实现更高的切削速度，对缩短加工时间有积极作用。

六、摩擦系数特性

孔加工过程中，运动的刀具与静止的材料接触产生摩擦和相应热量。目标是以低摩擦传递作用力。

摩擦系数用μ表示。例如，通过冷却措施，钢与钢之间的摩擦系数可从0.2降至0.07μ。

七、总结

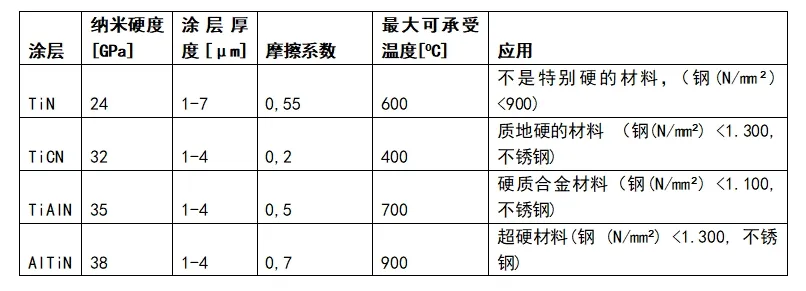

涂层对刀具性能通常有积极影响。根据不同应用领域，选用相应涂层可获得更好效果。下表展示四种涂层的技术参数和应用领域对比。
