刀具频繁更换，真就是刀片质量不行？一片刀片非正常失效，直接损失可能只有几十元，但引发的停机调机、产能损失、甚至批量工件超差报废，成本往往是刀片价格的几十倍。关键是，每一次异常磨损，都是工艺系统在发信号。看不懂这个信号，换再贵的刀片也是白花冤枉钱。

 刀具的磨损形态，就是它想告诉你的话。学会看这五种磨损，就能从被动换刀变成主动控刀。

  一、沟槽磨损

 现象：前刀面上离主切削刃一小段距离处，出现一道凹槽。初期是一条发亮的细线，放大镜下能看到凹陷。加工久了凹槽加深加宽，严重时刃口直接被削弱导致崩刃。钢材加工最常见。

 原因：这不是普通的机械摩擦，是高温下的化学扩散。切削区超过800℃时，工件中的铁和刀具硬质合金中的钨、钴会发生分子层面的迁移。切屑高速流过前刀面，像水流冲蚀河床一样带走刀具材料。另外积屑瘤反复脱落也会撕扯涂层和基体，加速沟槽形成。

 对策：

· 降温度：适当降低线速度，优先用高压内冷，把切削液精准送到刀屑接触区

· 换涂层：用含Al₂O₃涂层的CVD刀片，抗氧化抗扩散能力更强

· 改槽型：选正前角更大的锋利槽型，减少切屑接触压力和时间

 二、边界磨损

 现象：刀尖圆弧和直线切削刃的交界处出现一个缺口，深度比后刀面其他区域的磨损大几倍，边界清晰，像被挖掉一块。铸件、锻件等带硬化皮的工件最容易出现。

 原因：这个位置切削速度接近零，但暴露在高温氧化环境中，容易形成疏松的氧化层。毛坯表层的硬化皮、夹砂等硬质点像凿子一样刮擦这个区域。同时刀尖是热应力和机械应力最集中的地方，断续切削时反复冲击，加速缺口扩展。

 对策：

· 强化刃口：用钝化处理带倒棱的刀片，增强抗冲击能力

· 改接触点：适当加大刀尖圆弧半径，或调整主偏角把磨损转移到更耐用的区域

· 工艺避让：编程时让刀尖避开黑皮表面，用直线刃先切入

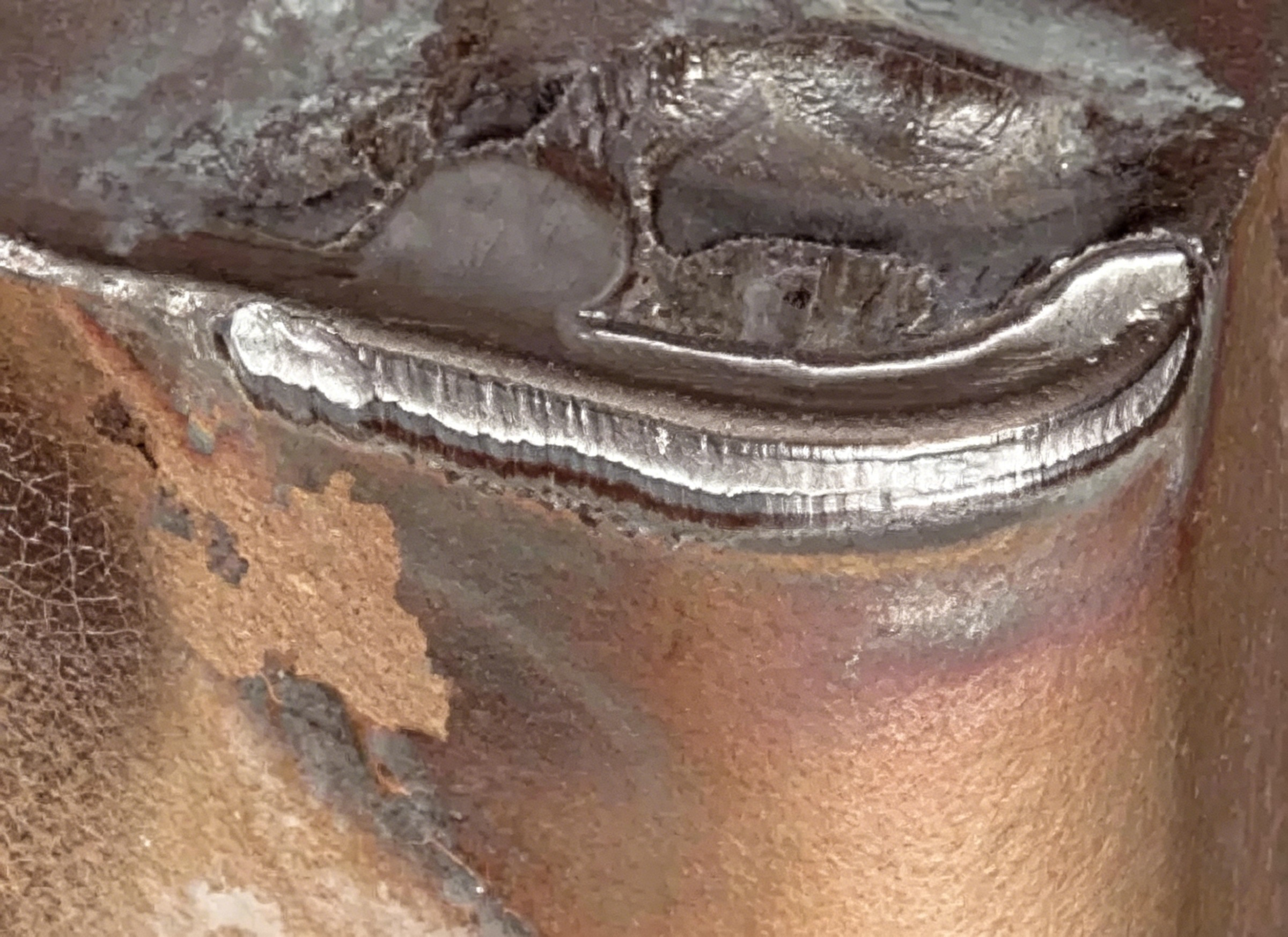

  三、塑性变形

 现象：刃口在高温高压下像被压塌了，向下凹陷或向外卷边，失去原有的几何形状。侧面看刃口不再是直线，而是蘑菇状变形。伴随后刀面剧烈磨损，工件表面粗糙度急剧恶化。

 原因：直接原因是刀具材料的红硬性不够。切削区温度超过材料能承受的临界值时，硬度和强度急速下降，切削力超过材料屈服极限，刃口就发生了塑性流动。另一种情况是机械过载：背吃刀量太大或进给太高，即使温度没超标，局部压力也能压溃刃口。

 对策：

· 降温是第一位的：大幅降低切削速度，这是最直接的手段

· 换更耐热的基体：加工高温合金、不锈钢时，用红硬性更高的S类牌号

· 减负载：减小背吃刀量或刀尖圆弧半径，选用切削更轻快的槽型

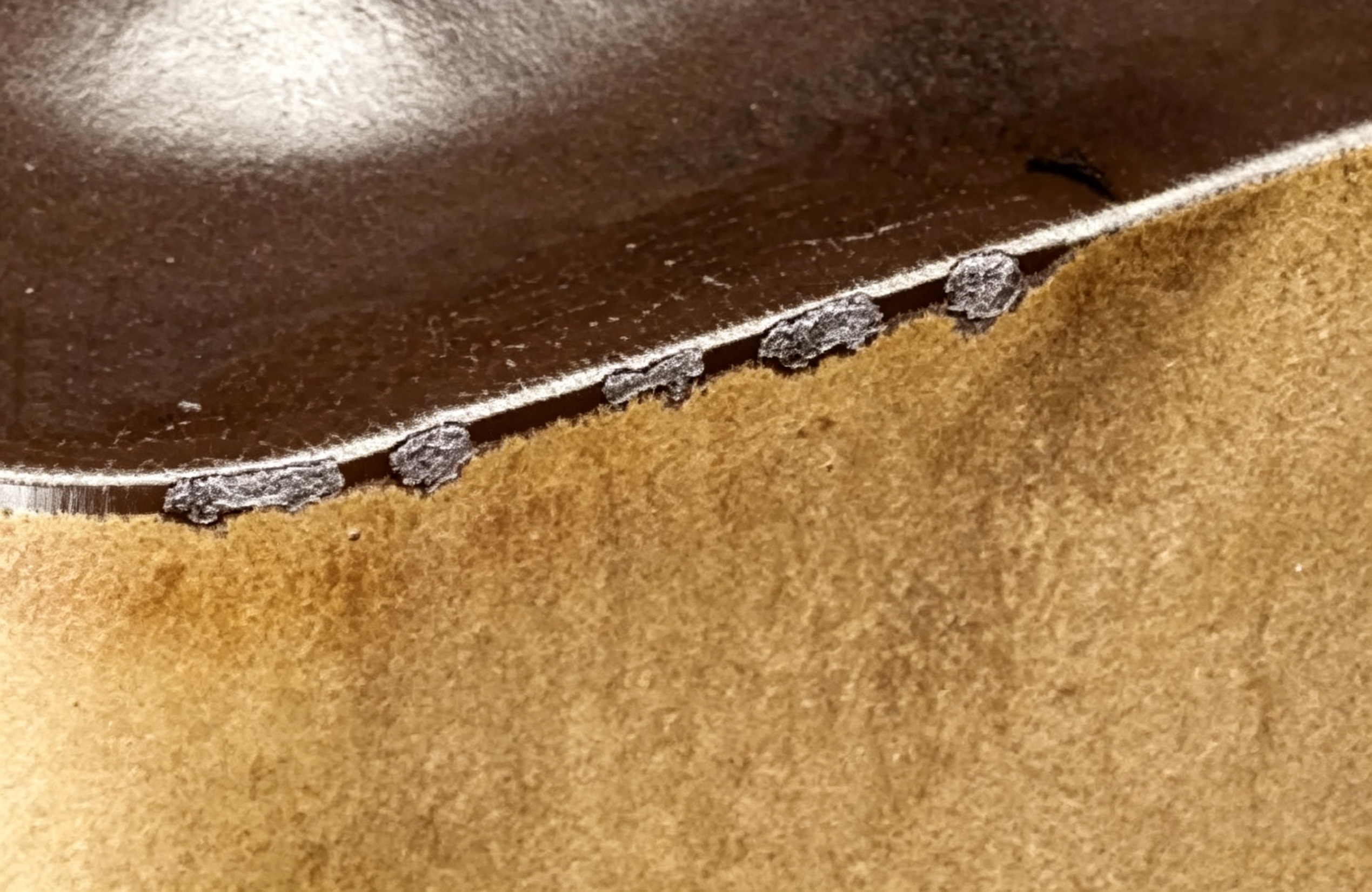

  四、积屑瘤与粘结磨损

 现象：工件材料像焊在切削刃上一样，形成一个不规则的金属瘤。这个瘤硬度很高，会代替刃口切削，但极不稳定。脱落时粘连带走涂层甚至基体颗粒，刃口上留下一个个微小剥落坑。铝合金、不锈钢、钛合金最常见。

 原因：粘性材料在切削时，高压和适当温度下容易和刀具发生冷焊。切削速度低、刃口不够锋利时，切屑底层金属流动不畅，滞留在刃口前方层层堆积，形成积屑瘤。

 对策：

· 提速度+锋利度：把线速度提高到积屑瘤临界区间以上，用大前角大后角的锋利槽型

· 阻断粘结：用摩擦系数低的涂层，配合润滑性好的切削液

· 保持稳定：避免在中低速区间长时间加工，参数定了就别频繁变

  五、热裂纹

 现象：后刀面或前刀面上出现一组细小裂纹，方向几乎垂直于切削刃，分布规则像梳子，又叫梳状裂纹。断续切削时最典型，比如铣削。不及时换刀片，裂纹会扩展成大块崩刃。

 原因：就是热冲击。铣削时刀齿切入瞬间被加热到几百度，切出空行程又被冷却液急冷。循环往复的急热急冷，表层产生交变热应力，超过疲劳极限就萌生裂纹。冷却液时断时续是最糟糕的状态，比完全不用冷却液危害更大。

 对策：

· 冷却策略要么不做要么做足：全程干切用压缩空气散热，或者全程充分冷却，不要时有时无

· 增强韧性：换韧性更好的基体牌号

· 优化切入切出：编程用圆弧切入切出，减少突加突卸的载荷

  这五种磨损常常互相关联：高温可能同时催生沟槽磨损和塑性变形；积屑瘤脱落会为沟槽磨损创造条件；热裂纹最终可能引发边界崩损。所以刀具寿命管理不是换刀降参数那么简单。

 建议建立刀具健康巡检制度：每加工一定数量或固定时间后，用10倍以上放大镜检查刀片，重点看刃口前刀面、刀尖圆弧、后刀面磨损带这三个区域。每次发现异常拍照存档，记录当时参数、材料批次和冷却条件，慢慢积累出自己的故障案例库。再遇到问题按"参数-刀具-机床-夹具-材料-冷却"的链条排查。

 最好的成本控制不是买最便宜的刀，而是让每把刀都完整释放设计寿命。从看懂磨损开始。

 本文所述五种异常磨损是独立现象，但实际加工中常会复合出现。精准诊断需结合具体加工条件，建议作为现场排查起点，复杂情况寻求专业平台技术支持。
