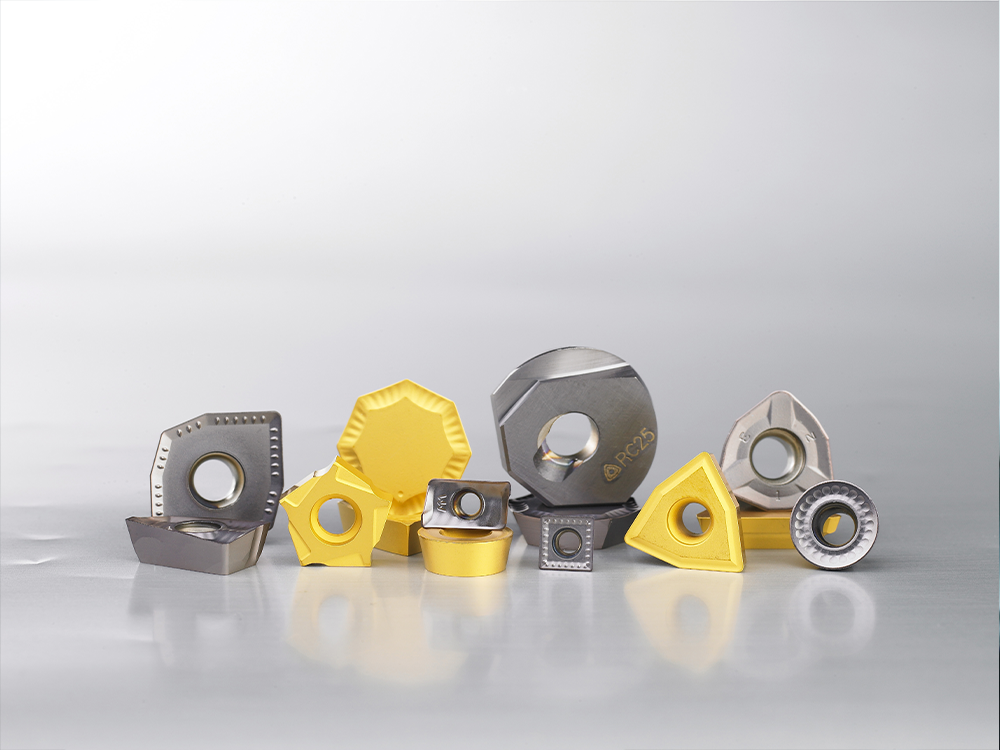

刀具表面的保护涂层可通过多种方式制备，其中物理气相沉积（PVD）和化学气相沉积（CVD）是应用最广泛的两种技术。在这两种方法中，CVD技术因能沉积高质量覆盖层，成为当下流行且用途广泛的涂层工艺。

本期内容，我们将从定义、工作机制、优缺点等方面，为大家全面拆解CVD涂层技术，助力大家深入了解其核心特性与应用价值。

一、什么是化学气相沉积（CVD）？

化学气相沉积（CVD）是一种在反应室内，于物体（即“基材”）表面形成高质量涂层的常用方法。该技术的核心是利用一种或多种挥发性前体，与加热后的基材发生化学反应，从而在基材表面沉积薄膜涂层。

在化学领域，挥发性前体指的是气态或蒸汽态的物质。为防止这些前体因不必要的表面反应（如氧化）而降解，通常会将其与氩气（Ar）、氦气（He）等惰性气体混合，这些惰性气体不参与反应，仅起到安全输送前体至反应室的作用。

举个例子，铝粉供应商可通过三氯化铝（AlCl₃）、氧气（O₂）和氩气合成氧化铝（Al₂O₃），其中氩气仅用于稀释氧气并将其输送至反应器，不参与生成化合物的化学反应。

CVD工艺种类多样，比如等离子辅助CVD、常压CVD等，尽管不同工艺的操作条件存在差异，但要成功沉积块状材料，通常需要满足三个核心条件：

\1. 挥发性前体：CVD工艺依赖气体分子沉积固体涂层，因此前体必须具备挥发性。这一点与物理气相沉积（PVD）不同，PVD是将固体源材料轰击成原子后沉积在基材上。

\2. 真空室：真空环境压力较低，既能减少不必要的副反应，还能保证基材上沉积的涂层厚度均匀一致。

\3. 高温环境：CVD工艺需要高温来驱动反应，不同前体的沉积温度不同，例如硅烷（SiH₄）的沉积温度为300-500℃，TEOS（Si(OC₂H₅)₄）则为650-750℃。高温不仅能激活反应，还能提高反应速率——高温下气体分子运动更快、碰撞更频繁，反应效率会相应提升。

由于CVD涂层具有高质量、低孔隙率的特点，其应用范围十分广泛，尤其在电子行业中作用突出。例如，CVD涂层可保护电子元件免受水、高温和腐蚀的影响；半导体行业常用其制造高性能薄膜和导电部件（如触点、插件）；在珠宝行业，CVD技术还可通过沉积前体气体中的碳原子，合成钻石。

二、CVD涂层的工作流程

CVD涂层的制备过程可分为以下四个基本步骤，操作逻辑清晰且可控：

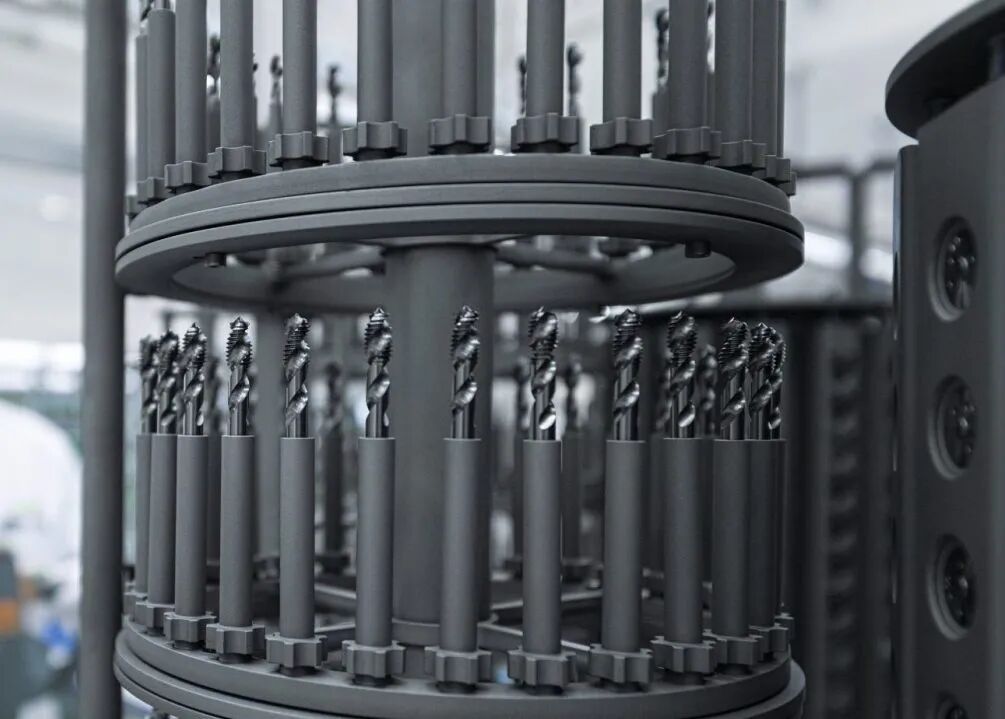

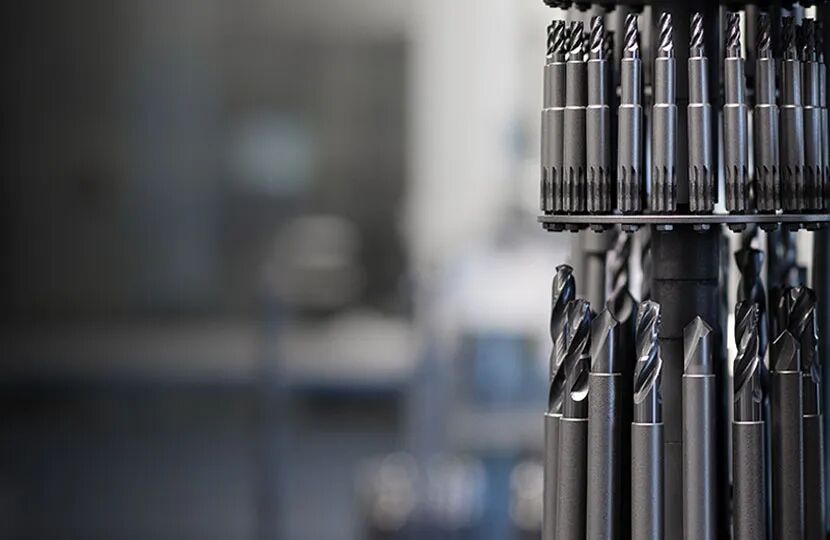

第一步，将需要镀膜的基材放入反应室内，随后向反应室中通入挥发性前体与惰性气体的混合气体。

第二步，通过电阻加热（如管式炉）、微波功率、激光或等离子体等方式加热基材，同时降低腔室内的压力，激活混合气体的化学反应。

第三步，混合气体在高温、低压环境下发生分解，或与基材材料发生反应，最终在基材表面沉积形成薄膜涂层。

第四步，化学反应会产生挥发性副产品，例如六氟化钨（WF₆）与氢气（H₂）反应沉积钨（W）后，会生成氟化氢（HF）气体，反应式为：WF₆ + 3H₂ → W + 6HF。这些气态副产品需从真空室中排出，并进行妥善处理，避免污染环境。

三、CVD涂层的核心优点

相较于其他涂层工艺，CVD涂层具有诸多显著优势，尤其在复杂基材涂层制备上表现突出：

\1. 涂层均匀性佳，适配复杂形状：CVD技术可在形状极为复杂的基材表面沉积厚度均匀的涂层，无论是基材内部、底部，还是高纵横比孔等复杂特征部位，都能均匀覆盖。这是PVD工艺无法实现的——PVD属于视线涂层工艺，涂层粒子从固体源定向移动到基材，需旋转基材才能勉强覆盖所有表面，既耗时又耗力。

\2. 涂层纯度极高：CVD工艺中会采用蒸馏技术，将气态前体中的杂质分离，从而确保沉积的涂层纯度达标，满足高端应用需求。

\3. 涂层质量优异：CVD涂层具有防水、颗粒细密的特点，且硬度高于传统工艺生产的同类材料，这是因为挥发性前体与基材之间能形成更强的结合力。

\4. 沉积效率高：CVD工艺的沉积速率较高，只需调整反应温度和持续时间，就能精准控制基材表面的涂层厚度，适配不同场景的需求。

四、CVD涂层的主要缺点

尽管CVD涂层优势显著，但受工艺特性限制，也存在一些不可忽视的缺点，主要集中在材料、安全和基材适配性上：

\1. 前体挥发性难以控制：前体必须具备挥发性才能参与反应，但如果前体挥发性过强，可能在送入真空室之前就发生蒸发，因此前体的选择和保存至关重要，需严格控制其蒸发速度。

\2. 前体具有安全风险：部分CVD前体（如Cu(acac)₂、B₂H₆、Ni(CO)₄等）具有毒性、腐蚀性或爆炸性，若保存不当、运送不谨慎，会对环境和操作人员的健康造成不利影响。

\3. 副产品需妥善处理：反应产生的气态副产品（如HF、H₂、CO等）毒性较强，从真空室排出后必须进行专业处理，否则会造成环境污染和安全隐患。

\4. 对基材热稳定性要求高：CVD工艺需在极高温度下进行，而部分基材热稳定性较差，无法承受反应温度。例如，铝合金在150℃时会开始变弱，若使用需300-500℃沉积的硅烷作为前体，会导致基材被腐蚀，因此需根据基材热稳定性选择合适的前体。

五、总结

化学气相沉积（CVD）是电子元件、半导体部件等产品保护涂层的核心制备方法之一，其工艺原理简单易懂，但要确保涂层质量，需严格控制温度、前体用量、基材选择、腔室压力和反应持续时间等关键参数。

CVD涂层的核心优势在于涂层均匀、纯度高、质量优、沉积效率高，尤其适合复杂形状基材的涂层制备；但其缺点也较为明显，前体和副产品的毒性、高温要求对操作安全和基材适配性提出了较高要求。

因此，从事CVD工艺操作的人员，必须严格遵守标准操作程序（SOP），既要保障自身健康和环境安全，也要确保涂层制备的稳定性和合格率。
