曲轴作为发动机的核心关键部件，承担着传递动力、驱动附件运转的重要职责，其加工精度与质量直接决定发动机的运行稳定性和使用寿命。它需承受多种复杂载荷，因此对强度、刚度、耐磨性和平衡性有着极高要求，其加工工艺也具备较强的专业性和复杂性。今天，我们就全方位拆解曲轴加工工艺，从材料到流程、从刀具到热处理，一文读懂其中精髓。

一、曲轴的核心作用与结构特点

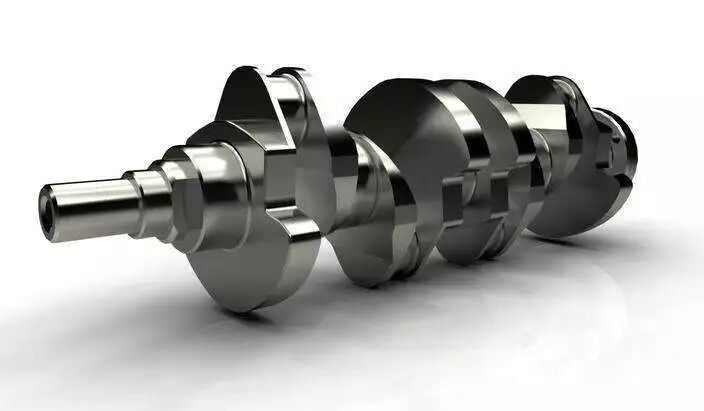

曲轴的核心功能是承受连杆传递的作用力，并将其转化为转矩输出，进而驱动发动机各类附件正常工作。工作过程中，它需同时承受旋转质量的离心力、周期性变化的气体惯性力和往复惯性力，长期处于弯曲扭转载荷状态，因此必须具备足够的强度、刚度，轴颈表面需耐磨、运转均匀且平衡性优良。

为优化性能，曲轴轴颈通常设计为中空结构，既能减轻自身质量，又能降低运动时的离心力；每个轴颈表面均设有油孔，用于引入或导出机油，实现轴颈表面的润滑；主轴颈、曲柄销与曲柄臂的连接处采用过渡圆弧设计，有效减少应力集中，延长使用寿命。

此外，曲轴上的平衡重（又称配重）用于平衡旋转离心力及其力矩，部分情况下还可平衡往复惯性力及其力矩，同时减轻主轴承的负荷。平衡重的数量、尺寸和安装位置，需根据发动机气缸数、排列形式及曲轴形状综合确定，通常与曲轴一体铸造或锻造而成，大功率柴油机的平衡重则采用分体制造、螺栓连接的方式。

二、曲轴毛坯材料选择：钢制与球墨铸铁两大主流

曲轴毛坯的材料直接决定其核心性能，目前行业内主要采用两种类型：钢制曲轴和球墨铸铁曲轴，两者在加工工艺和性能上各有侧重，具体如下：

1. 钢制曲轴

钢制曲轴的质量主要由钢材本身决定，同时受加工工艺和精度的影响，其核心加工工艺之一是圆角滚压，可有效提升曲轴的疲劳强度。值得注意的是，曲轴的加工精度肉眼无法辨别，需借助专业设备检测。

2. 球墨铸铁曲轴

球墨铸铁曲轴除需采用圆角滚压工艺外，还需进行氮化处理，经过氮化处理的曲轴表面会呈现乌色。对于普通使用者而言，建议选择发动机厂家原装曲轴，质量更有保障；挑选时需重点检查曲径部分，确保无砂眼、拉痕等缺陷即可。

核心材料规格

锻钢材料主要选用中碳钢和中碳低合金钢，常见牌号有45钢、53钢、35CrMo、40Cr等；球墨铸铁曲轴的常见牌号包括QT600-3、QT700-2、QT800-2、QT900-2、QT900-5，可根据曲轴的使用场景和性能要求灵活选择。

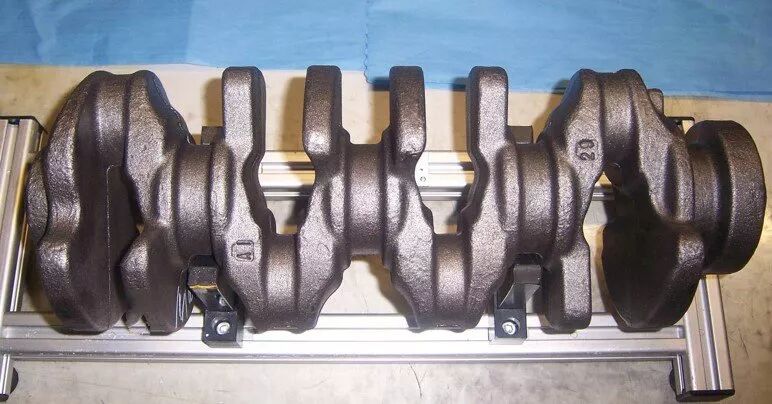

三、曲轴毛坯铸造技术：熔炼与造型核心流程

曲轴毛坯的铸造质量是后续加工的基础，核心分为熔炼和造型两大环节，采用先进的铸造技术可有效提升毛坯精度，减少后续加工余量。

1. 熔炼工艺

对于高牌号铸铁的熔炼，通常采用大容量中频炉或变频中频炉，同时配备直读光谱仪检测铁水成分，确保成分精准。球墨铸铁的处理采用转包方式，搭配新型球化剂，并运用随流孕育、型内孕育及复合孕育等先进孕育方法，熔炼过程中的各项参数实现微机控制和屏幕显示，保障熔炼质量稳定。

2. 造型工艺

消失模铸造技术因精度高、效率高的优势，在曲轴毛坯铸造中得到逐步发展和推广。在砂型铸造中，无箱射压造型和挤压造型因其高效、精准的特点，受到行业重视，广泛应用于新建或改建工厂；原有高压造型线继续投入使用，部分关键元件进行升级改进，实现自动组芯和下芯，提升造型自动化水平。

左图：组芯 | 右图：涂料喷涂 | 下图：检芯

四、曲轴加工工艺及刀具选型：核心要素解析

曲轴的加工工艺需结合加工精度、曲轴结构、机床特性及生产纲领综合确定，刀具选型则直接影响加工效率和质量，以下是核心要素详解：

1. 加工精度对比

CNC车拉（含车－车拉）及CNC车削的加工精度，高于CNC高速外铣及CNC内铣，这四种加工工艺均能满足曲轴粗加工的基本要求，可根据具体需求选择。

2. 曲轴结构适配性

CNC内铣无法加工轴颈有沉割槽的曲轴；CNC高速外铣不能加工轴向沉割槽；而车拉（含车－车拉）工艺可加工带有沉割槽的轴颈。若曲轴轴颈无沉割槽，四种工艺均可适用。

当曲轴平衡块侧面无需加工时，CNC车拉（含车－车拉）的加工循环时间与CNC内铣相差不大；若平衡块侧面需要加工，CNC内铣的加工效率远优于CNC车拉（含车－车拉），且车拉工艺加工平衡块侧面时属于断续切削，曲轴转速较高（约1000r/min），易出现打刀现象，合理性较差。

3. 机床特性考量

CNC车削主要用于加工主轴颈，连杆轴颈加工通常采用CNC内铣或外铣；CNC内铣及CNC高速外铣加工时，以主轴颈中心为回转中心，可同时加工主轴颈和连杆轴颈。在设备成本方面，CNC内铣（正体多刀盘）价格最昂贵，CNC车削最便宜。

4. 其他关键要素

主轴颈加工：仅当年产纲领在150,000件以下，且平衡块侧面不加工时，采用CNC车削才是合理方案；若平衡块侧面需加工、轴颈无沉割槽，且年产纲领为150,000件，CNC车削与CNC内铣（双刀盘）的设备价格接近，可灵活选择。

连杆轴颈加工：仅当平衡块侧面需加工且轴颈无沉割槽时，采用CNC内铣最为合理。

成本与效率平衡：平衡块侧面需加工且轴颈无沉割槽时，CNC内铣比CNC车拉（含车－车拉）更经济；平衡块侧面无需加工且轴颈有沉割槽时，CNC车拉（含车－车拉）更具优势；当年产纲领达到300,000台且平衡块侧面需加工时，主轴颈和连杆轴颈粗加工采用CNC高速外铣方案最经济。

延伸解析：曲轴车－车－拉工艺

车－车－拉工艺的加工精度高于CNC高速外铣及CNC内铣，但在平衡块侧面需加工的场景中，由于属于断续切削且曲轴转速较高，易出现打刀现象，因此不适合用于加工平衡块侧面。

当曲轴平衡块侧面无需加工，且轴颈有沉割槽时，CNC车拉（含车－车拉）是最适配的加工工艺；若平衡块侧面无需加工，车－车－拉的加工循环时间与CNC内铣相差无几。

五、曲轴加工完整工艺路线

曲轴加工流程复杂，需经过多道工序层层打磨，才能达到最终精度要求，以下是完整工艺路线拆解：

A. 中心孔加工

B. 主轴颈加工

C. 连杆径加工

D. 中清洗（水溶性）

E. 热处理加工

F. 滚压校直

G. 磨削止推面+法兰径

H. 磨削主轴颈/连杆颈（精磨+粗磨）

I. 孔系加工（各螺纹孔径/铰孔等）

J. 动平衡孔加工

K. 连杆颈+主轴颈+法兰（抛光加工）

L. 终清洗（油性）

M. 终检（成品打标下线）

六、曲轴刀具深度分析：内铣、外铣与油孔加工

曲轴加工中，刀具的选择直接影响加工效率和精度，其中内铣、外铣刀具及油孔加工刀具应用最为广泛，以下是详细解析：

1. 曲轴内外铣刀具发展与特点

早期传统铣削工艺因加工精度低、柔性差，已被20世纪60-70年代开发的CNC车削、CNC外铣和CNC内铣逐步淘汰；CNC外铣面世后不久，因CNC内铣的技术经济指标更优，在80年代中期被逐步替代；1983年车拉工艺问世，5年内快速发展为车－车拉工艺，成为曲轴粗加工的主流工艺之一；90年代中期，CNC高速外铣推出，针对平衡块侧面需加工的曲轴，生产效率远超此前三种工艺。

（1）内铣刀盘特点

与外铣相比，内铣方式占地面积小、系统刚性好、加工效率更高，但CNC内铣的柔性较差，设备价格最昂贵。CNC内铣以主轴颈中心为回转中心，可同时加工主轴颈和连杆轴颈；当曲轴平衡块侧面需加工且轴颈无沉割槽时，其加工循环时间远优于CNC车拉、车－车拉；但轴颈有径向或轴向沉割槽时，CNC内铣无法加工。通常主轴颈加工采用CNC车削，连杆轴颈加工采用CNC内铣。

（2）外铣刀盘特点

CNC高速外铣（双刀盘）及CNC内铣（双刀盘）的柔性，优于CNC车削、CNC车拉（含车－车拉）（双刀盘）；若曲轴有轴向沉割槽，CNC高速外铣无法加工，但可通过CNC车削加工。当曲轴平衡块侧面需加工时，CNC内铣的加工循环时间远优于CNC车拉（含车－车拉）。CNC内铣及CNC高速外铣加工时，以主轴颈中心为回转中心，可同时加工主轴颈和连杆轴颈；当年产纲领达到300,000台且平衡块侧面需加工时，主轴颈和连杆轴颈粗加工采用CNC高速外铣方案最经济。

2. 曲轴油孔加工刀具与工艺

注：图片中1P（1连杆）、2P（2连杆）、3P（3连杆）、4P（4连杆）的含义源于德语“pleuel（连杆）”。

油孔加工流程

在连杆颈和主轴颈表面铣平面工序完成后，开始油孔引导孔加工，具体步骤如下：

A部：进入引导孔，转速N＝500～600min⁻¹，进给量F＝300～700mm/min；

B部：深穴加工，切换至正常转速，停顿1秒后，以正常进给量加工至C点；若为斜面贯通场景，进给量降至0.05mm/rev；

C部：降低转速，N＝500～600min⁻¹；

D部：返回加工原点，快速进给F＝1000～2000mm/min。

MQL工艺建议

油孔加工中，MQL（最小量润滑）工艺的参数建议：流量大于20ml/hr，空气压力推荐0.5~0.8MPa。

七、曲轴热处理工艺：淬火与回火核心流程

热处理是提升曲轴强度、硬度和耐磨性的关键工序，核心包括淬火、回火两大环节，采用感应加热表面淬火技术，具体如下：

1. 核心热处理环节

曲轴的热处理主要针对连杆轴径、法兰轴径和主轴轴径，核心流程为表面淬火和回火，具体分为淬火和低温回火两步：

（1）淬火工艺及目的：将工件加热至奥氏体化温度并保持一定时间，然后以大于临界冷却速度冷却，获得马氏体组织；核心目的是提高工件硬度和耐磨性。

（2）低温回火工艺及目的：将淬火后的钢加热至250℃保温后冷却；核心目的是保持淬火工件的高硬度和耐磨性，同时降低淬火残留应力和脆性。

2. 感应淬火原理

感应加热表面淬火利用电磁感应原理，使工件表层产生涡流并迅速加热，进而实现淬火。具体过程为：将钢制工件放入紫铜管制成的感应器内，通入交变电流产生交变磁场；由于电磁感应，工件内会产生与感应器电流频率相同、方向相反的涡流；受趋肤效应影响，涡流主要集中在工件表层，电流密度从表面向中心递减，交变电流频率越高，趋肤效应越显著，加热深度越浅；涡流产生的电阻热使工件表层迅速达到淬火温度，芯部温度基本不变，随后通过喷水（合金钢浸油）冷却，使工件表层淬硬。

3. 淬火与未淬火产品区分方法

区分曲轴是否经过淬火，可通过表面颜色判断，核心原理是铁在不同条件下与氧气反应生成不同物质：

（1）未淬火产品：铁在常温下与空气中的氧气、水等物质反应，生成三氧化二铁（锈的主要成分），表面呈红色；

（2）已淬火产品：铁在高温下与空气中的氧气反应，生成黑色的四氧化三铁，表面呈黑色。

化学反应方程式：

铁在氧气中加热：3Fe+2O₂ ===加热===Fe₃O₄

铁在空气中生锈：4Fe+ 3O₂ =========2Fe₂O₃

曲轴加工工艺涵盖材料选择、毛坯铸造、机械加工、刀具选型、热处理等多个环节，每个环节的精度控制都直接影响曲轴的最终性能。掌握上述核心工艺要点，能帮助从业者更好地把控加工质量、优化加工流程、提升生产效率。收藏本文，作为曲轴加工技术参考，助力日常工作高效开展！
