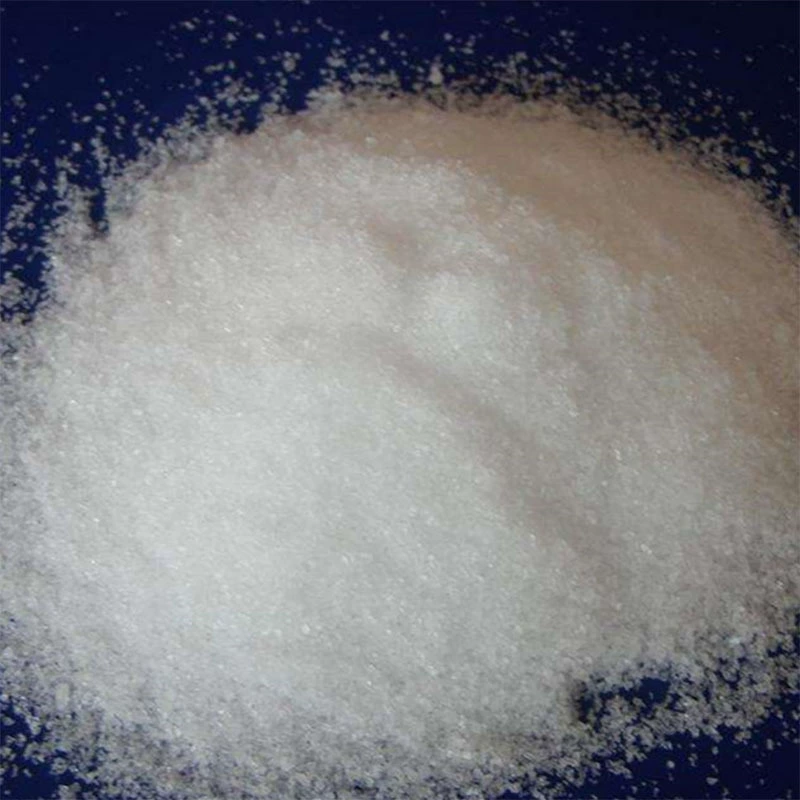

仲钨酸铵（Ammonium Paratungstate，简称APT）是一种无机化合物，化学式通常表示为 $(NH_4)10W{12}O_{41} \cdot xH_2O$（

通常为5、7或11）。它是钨工业中最重要的中间产物，外观为白色结晶，形态有片状、针状或粉末状，酷似白砂糖。仲钨酸铵微溶于水，水溶液呈弱酸性，不溶于乙醇，具有较差的热稳定性，受热易分解失去氨和结晶水转化为氧化钨。

作为连接钨精矿与最终钨制品的关键纽带，仲钨酸铵的质量直接决定了硬质合金、钨丝、钨材等下游产品的性能。它主要通过黑钨矿或白钨矿的湿法冶金工艺制得，核心流程包括高压碱煮、净化除杂（如离子交换或溶剂萃取）以及蒸发结晶4。除了在冶金领域的主导地位，仲钨酸铵还广泛应用于石油化工（催化剂）、陶瓷（着色剂）及生物化工等领域。中国是全球最大的仲钨酸铵生产国，拥有完善的产业链标准和庞大的产能5。基本信息中文名：仲钨酸铵2外文名：Ammonium Paratungstate2别名：APT2学科类型：无机化学2应用领域：冶金、化工、石油1理化性质物理性质仲钨酸铵在常温常压下为白色半透明结晶，相对密度约为2.3 g/cm³。其结晶形态主要受生产工艺影响，常见的有片状和针状两种，也可能呈现为粉末状。作为一种多水酸盐，其结晶水含量会影响其物理形态和部分化学性质，常见的水合物形式包括五水合物（

）、七水合物（

）和十一水合物（

）16。仲钨酸铵微溶于水，在20℃时的溶解度小于2%，且随着温度升高，溶解度缓慢增加。它不溶于乙醇等有机溶剂。当溶解于水中时，溶液呈弱酸性（pH值小于7）23。化学性质仲钨酸铵的热稳定性较差，受热易发生分解反应，这一特性是其转化为氧化钨的基础。其热分解过程通常分阶段进行。首先在100℃以下开始失去部分结晶水。随着温度升高至220~280℃，部分氨分子逸出，同时失去结晶水，转化为偏钨酸铵（AMT）或其他中间态化合物。当温度超过600℃时，会彻底失去全部氨分子和结晶水，最终分解为黄色的三氧化钨（

）粉末37。其热分解的总反应方程式可大致表示为：

其中

代表结晶水的数量6。此外，仲钨酸铵在酸性或碱性溶液中会发生分解。它与酸性溶液反应生成钨酸沉淀，与碱性溶液反应生成相应的钨酸盐溶液。它也能与过氧化氢（双氧水）反应，生成可溶性的过氧钨酸盐28。制备方法仲钨酸铵的工业制备主要基于钨精矿（黑钨矿或白钨矿）的湿法冶金，核心流程包括原料分解、钨液净化转型和蒸发结晶三个主要步骤。目前主流的净化转型技术主要是离子交换法和溶剂萃取法4。碱煮-离子交换法这是目前工业上应用最广泛的工艺，尤其适用于处理黑钨精矿。首先利用氢氧化钠（烧碱）在高温高压下分解黑钨矿，得到粗钨酸钠溶液。随后利用强碱性阴离子交换树脂（如717#树脂）吸附钨酸根离子，从而实现与杂质（如磷、硅、钼等）的分离。解吸过程中使用氯化铵溶液，得到高纯度的钨酸铵溶液。最后将钨酸铵溶液控制在特定温度和pH值下进行蒸发浓缩，使仲钨酸铵结晶析出，经过滤、洗涤、干燥后得到APT产品910。溶剂萃取法该方法主要用于处理白钨矿（需先分解为钨酸，再转化为钨酸钠）或杂质含量较高的原料。首先用碳酸钠（苏打）压煮白钨矿，制得粗钨酸钠溶液。然后利用有机萃取剂（如季铵盐）从碱性溶液中萃取钨，实现与杂质的分离，再用氨水反萃得到钨酸铵溶液。后续的蒸发结晶过程与离子交换法类似11。主要用途冶金加工仲钨酸铵是钨冶金产业链的核心中间产品。它主要用于生产三氧化钨、蓝色氧化钨，进而还原制备金属钨粉。金属钨粉是制造钨条、钨丝等电真空材料的基础，也是生产硬质合金（如碳化钨）的关键原料。硬质合金广泛应用于切削工具、矿山钻头、模具等耐磨耐压部件12。石油化工在石油化工行业，仲钨酸铵是制造含钨催化剂的重要原料。含钨催化剂具有优异的加氢裂化活性和抗中毒性能，广泛用于原油深加工，有助于提高油品质量113。其他应用在陶瓷工业中，仲钨酸铵用于制造氧化钨陶瓷，或作为陶瓷釉料的着色剂，赋予陶瓷特殊的颜色和性能。此外，它还可用于制备锂离子电池的正极材料、光催化剂（如处理废水废气）以及生物化工中的某些添加剂114。安全信息毒理学数据仲钨酸铵的毒性较低，但仍需注意防护。吞咽有害，接触皮肤可能有害，可引起严重的眼损伤。对水生生物有害，可能对水体环境造成长期不良影响。职业接触限值方面，ACGIH建议时间加权平均浓度（TWA）为3 mg/m³，NIOSH建议TWA为1 mg/m³，短时间接触限值（STEL）为3 mg/m³1415。储存运输应储存在阴凉、干燥、通风良好的库房中，保持容器密封，防止受潮结块。应与酸类、碱类、食用化学品分开存放。操作时应佩戴防尘口罩、化学安全防护眼镜、防毒物渗透工作服和橡胶手套，避免产生粉尘，防止吸入粉尘或皮肤接触。如发生泄漏，应隔离泄漏污染区，切断火源，操作人员佩戴自给式呼吸器和防护服进行清理，将污染废弃物收集后运至废物处理场所处置1516。质量标准中国国家标准 GB/T 10116-2007《仲钨酸铵》 规定了仲钨酸铵的技术要求、试验方法、检验规则及标志包装等17。标准将仲钨酸铵分为两个牌号：APT-0（零级品）和APT-1（一级品）。APT-0 主要用于生产高性能硬质合金和超细钨粉，对杂质含量控制极为严格。例如，钼（Mo）含量要求≤0.002%，磷（P）≤0.0007%，锡（Sn）≤0.0002%，铜（Cu）≤0.0003%。APT-1 主要用于生产普通硬质合金、钨材及其他钨化合物，杂质指标相对APT-0略宽。产品的物理性能方面，要求呈白色结晶，颜色均匀一致，无目视可见的夹杂物和结块。粒度需通过250 μm筛网，费氏平均粒度根据不同级别（粗、中、细、超细）有具体规定17
