随着加工行业朝着更快速度、更难加工材料、更严格公差和更高运营成本的方向发展，持续优化变得至关重要。机床、刀具、工艺、自动化技术和操作人员培训都在其中发挥作用。但再好的机床和操作，其效果都取决于主轴、刀柄与刀具之间的衔接界面。

在本文中，我们将从头开始，全面探讨从刀柄的基本结构，到选型标准和维护方法等所有相关知识。

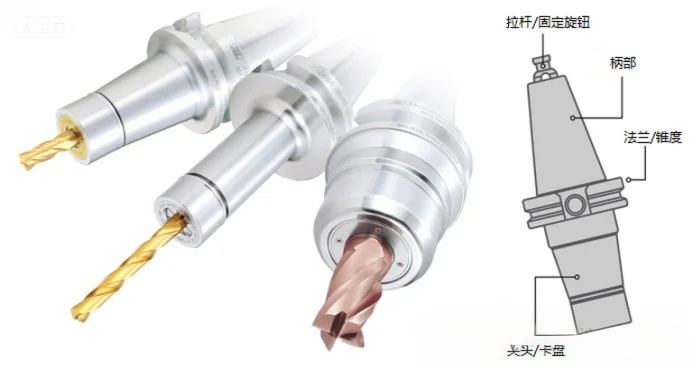

刀柄结构图





刀柄由哪些部件组成？

若你具备基础的机械加工知识，就会知道刀柄正如其名：在主轴旋转、切屑飞溅的过程中，将切削刀具牢固固定在机床内的部件。下面我们来深入剖析刀柄的结构。



拉钉

拉钉有时也被称为固定旋钮，是位于刀柄顶部的紧固件，在切削加工过程中能将刀柄牢牢固定在机床拉刀杆上。它往往是刀柄装夹设置中容易被忽略的元素，但这个关键部件所承受的压力正不断增大。随着主轴转速和切削力的提高，拉钉所承受的夹持压力也会随之增加。质量有缺陷、磨损严重或廉价制造的拉钉，最好的情况是导致加工精度问题，最坏则可能引发严重事故。

原因如下：机床的夹爪组件通常由叠层的碟形弹簧组成，这些弹簧在负载作用下会压缩。如果拉钉表面存在偏差，固定力就会不稳定；即便几何形状或接触表面仅有 0.004 的偏差，也会对刀柄的夹持力和定位精度产生显著影响。

也就是说，随意从货架上拿一个固定旋钮来使用是绝对不可行的。正如我们的刀柄专家常说的：“精度取决于精度最低的部件。”



务必选择专为所连接机床设计的拉钉，检查其磨损情况，并按照制造商的建议进行更换。最后，正确安装固定旋钮（使用扭矩扳手）至关重要，要确保旋钮不会使锥度小端发生变形。



刀柄 / 锥度（Shank/Taper）

刀柄的柄部，即锥度部分，负责将刀柄与机床主轴连接起来。紧密、牢固的配合对加工精度至关重要。柄部的类型、锥角和尺寸必须与机床的主轴类型相匹配。例如，CAT 和 BT 系统采用大锥度柄部；HSK 刀柄采用短空心锥度，通过端面接触实现高速精密加工；而 CAPTO 则采用多边形锥面接口，旨在实现模块化设计和高刚性。

传统的大锥度刀柄适用于重型加工应用，非常适合大型刀具和低速运行的机床。另一方面，HSK 圆柱形刀柄则可能更适用于微加工和高速加工场景。

与刀柄的所有部件一样，刀柄的柄部也应无缺陷，且按照严格标准制造，以确保获得最佳加工效果。需对柄部进行目视检查和触感检查，它应表面光滑、无毛刺，且具有镜面般的光洁度。



法兰

法兰是刀柄上可见的 “边缘” 部分，用于确保刀柄在主轴上的安装和对中，从而提供额外的稳定性。

仅仅依靠刀柄锥度与主轴之间的紧密接触是不够的，优质的刀柄还应确保法兰与主轴之间也能实现接触。通过这种双接触方式，由于法兰端面的接触直径更大，加工刚性会显著提高。但需注意：并非所有双接触刀柄的性能都相同。

对于 CAT 型刀柄，V 型法兰的完整性至关重要，尤其是在与自动换刀装置配合使用时。经过精细研磨的法兰不仅能确保更高的刚性，还能实现更精准、可重复的换刀操作。



夹头 / 卡盘

根据刀柄类型的不同，夹头或卡盘是将刀具固定并在切削过程中保持其稳定的部件。夹头就像环绕刀具的套环，拧紧时会产生夹持力；卡盘则通过液压、热缩或机械夹持的方式固定刀具。虽然钻夹头可能会使用卡爪，但大多数用于铣削的高性能卡盘并不采用这种设计。

卡盘的通用性更强，使用更简便，但精度会有所牺牲。对于对微米级精度要求不高的重型加工应用，卡盘可能是合适的选择。而夹头由于能更均匀地夹持刀具，可实现更高的精度和最小的径向跳动。但缺点是，夹头必须根据特定应用选择对应尺寸，这就需要储备更多库存，且在更换加工任务时需多次更换夹头。



刀柄选型考量因素

在上一部分中，我们提及了一些影响刀柄选型的因素，包括主轴系统以及夹头与卡盘的选择。但确定刀柄类型只是完成了一半的工作，接下来还需判断哪家刀柄供应商是最佳选择。

由于刀柄对机械加工的成功起着至关重要的作用，因此投资于优质刀柄是合理的选择，优质刀柄有助于提高精度、零件质量和刀具寿命，而非产生负面影响。但如何判断哪些刀柄符合要求呢？以下是一些需要考虑的问题：



所选的刀柄供应商是否提供真正的双接触刀具？

双接触刀柄不仅能实现主轴与刀柄锥度之间的接触，还能实现刀柄法兰与主轴端面之间的接触。这种更高的刚性有利于改善表面光洁度、提高尺寸精度、延长刀具寿命、提升自动换刀装置的重复精度等。

如上所述，一些供应商声称其刀柄具备双接触功能，但需注意，BIG-PLUS 主轴系统（原始的双接触设计）只有在获得 BIG-PLUS 授权的情况下，才能实现锥面和法兰的同时接触。若未获得授权，这些刀柄就缺乏实现关键配合所需的专用量规和公差标准。



刀柄的 AT 公差是多少？

AT 公差指的是由机床制造商规定的主轴锥度公差等级。大多数机床主轴按照 AT1 公差制造，而将刀柄研磨至 AT2 公差通常是理想选择。然而，许多制造商仅将刀柄研磨至 AT3 公差，这会导致存在接触间隙，从而影响刚性和精度。



如何维护刀柄以实现最佳性能

你已掌握了为特定加工任务选择理想刀柄所需的全部信息，此时切不可忽视维护和清洁工作，这两项工作对确保刀柄的长期性能至关重要。



刀柄清洁

随时准备好用于清洁主轴、锥度和内孔的工具，以清除切屑、冷却液残留物和其他污染物。这能防止部件损坏和腐蚀，延长刀具和刀柄的使用寿命，并确保部件之间实现最佳配合。



刀柄检查

定期检查可防止小问题演变成大故障。检查刀柄是否存在凹痕和划痕，即使是锥面上看似微小的划痕，也可能降低加工精度，导致零件返工或报废。



润滑

对刀柄的关键部件（包括夹头和螺母）进行润滑，可降低生锈和腐蚀的风险，确保部件运转顺畅。请遵循制造商的建议，使用优质润滑剂。



妥善存储

闲置时的刀柄存储方式会影响其性能。灰尘、碎屑和湿气会缩短刀柄的使用寿命。应将刀柄存放在封闭、有序的存储系统中，并按类型和尺寸分类，以便于识别和防止损坏。

在精密制造中，刀柄选型绝不应是事后才考虑的环节。选择合适的刀柄，它们将为你提供加工所需的刚性、低径向跳动和精度。刀柄是决定零件质量、生产效率、刀具寿命和整体加工成败的关键因素之一。
